광주 벤츠 E350 엔진 경고등, 코드 16개 중 엔진은 2개였습니다 (광주 H모터스)

엔진 경고등이 떴다며 벤츠 E350 4MATIC이 들어왔습니다. 진단기를 물려 전체 모듈을 훑으니 고장코드가 16개 나왔는데요, 이 중 엔진 제어장치에 직접 걸린 건 2개였습니다. 공회전 때 1번 실린더 혼합비가 희박하다는 코드와, 연료 레일압력 센서 신호가 허용 범위를 넘었다는 코드입니다. 나머지 14개는 변속기·ESP·타이어 압력·전조등 같은 다른 모듈에 남아 있던 기록이라, 경고등의 원인과 섞어서 보면 안 되는 것들이었습니다.

이 글에서 다루는 내용

1. 어떤 차가 들어왔나

2. 경고등은 하나인데 코드는 왜 16개나 나오나요?

3. 엔진에 직접 걸린 코드 2개

4. 「저장됨」과 「현재에도 나타남」, 뭐가 다른가요?

5. 변속기와 ESP에 왜 같은 코드가 뜨나요?

6. 타이어 공기압 센서는 왜 통째로 갈아야 하나요?

7. 전조등 높이 제어장치는 좌우 둘 다 걸렸습니다

8. 48V 계통과 도어미러, 엔진 사운드

9. 그래서 다음 단계는 이렇게 갑니다

10. 엔진 경고등이 떴다면

어떤 차가 들어왔나

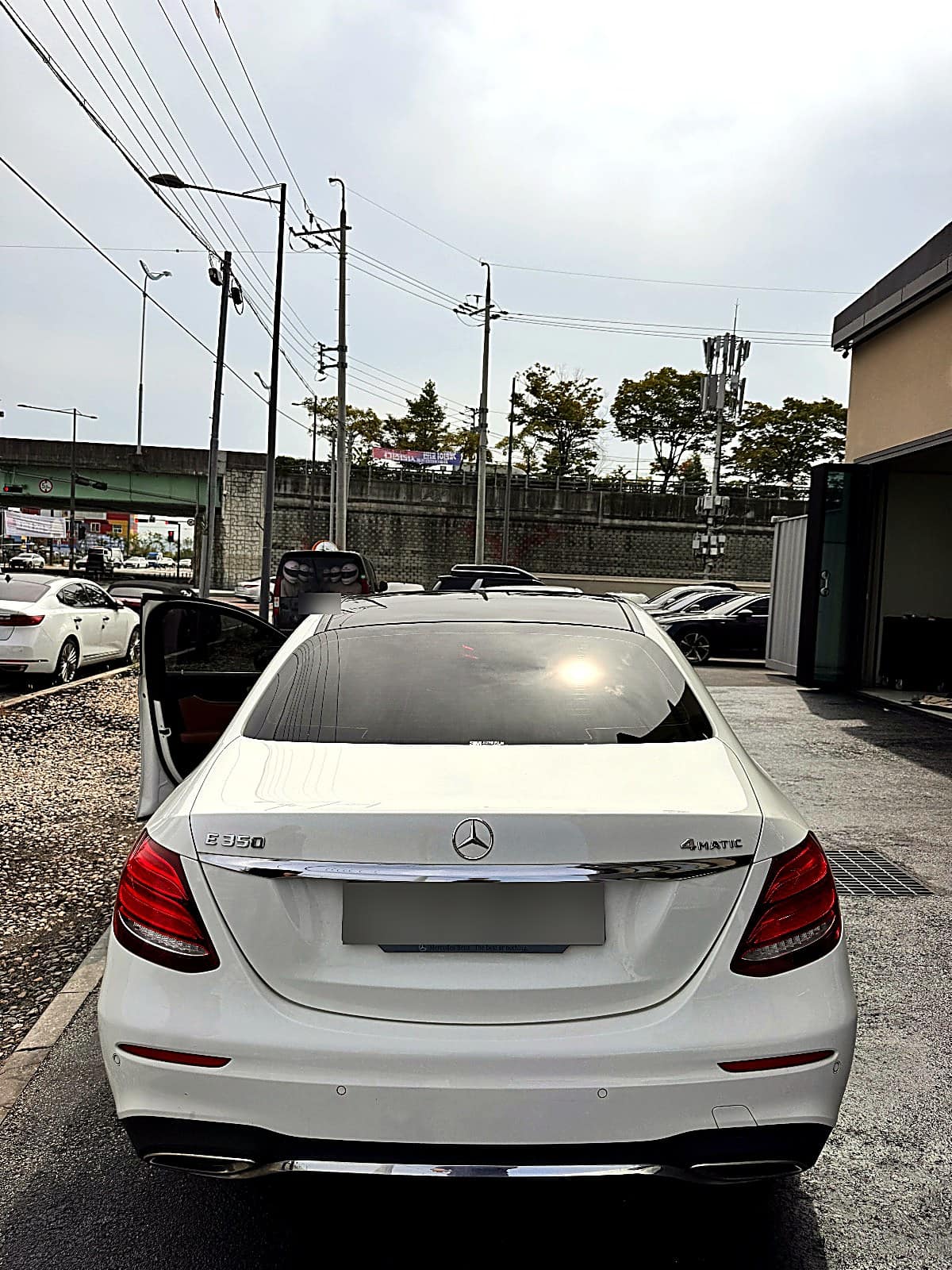

흰색 벤츠 E350 4MATIC입니다. 트렁크 오른쪽에 4MATIC 배지가 붙은 사륜구동 모델이고, 접수 내용은 엔진 경고등이었습니다. 실제로 저희 광산점에 들어와 점검한 차량입니다.

차를 받으면 바로 뜯지 않습니다. 경고가 어느 계통에서 올라오는 건지부터 정리하고 시작해요. 그래서 이 차도 엔진만 보지 않고 진단기를 물려 전체 모듈을 한 번에 훑었습니다.

경고등은 하나인데 코드는 왜 16개나 나오나요?

화면 위쪽에 「고장코드들: 16」이라고 떠 있습니다. 경고등 하나 켜졌는데 왜 16개냐 하면, 진단기가 엔진만 읽는 게 아니라 차에 들어 있는 제어장치를 전부 순서대로 물어보기 때문입니다.

요즘 차는 엔진, 변속기, 제동, 도어, 계기판, 오디오까지 각자 컴퓨터를 하나씩 들고 있습니다. 그 컴퓨터들은 저마다 이상을 겪으면 기록을 남겨 두는데요, 한 번 남은 기록은 지우지 않으면 계속 그 자리에 있습니다.

그래서 이 목록은 「지금 고장 난 것 16개」가 아니라 「지금까지 기록이 남은 것 16개」로 읽어야 합니다. 여기서 경고등의 범인을 골라내는 게 진단입니다.

엔진에 직접 걸린 코드 2개

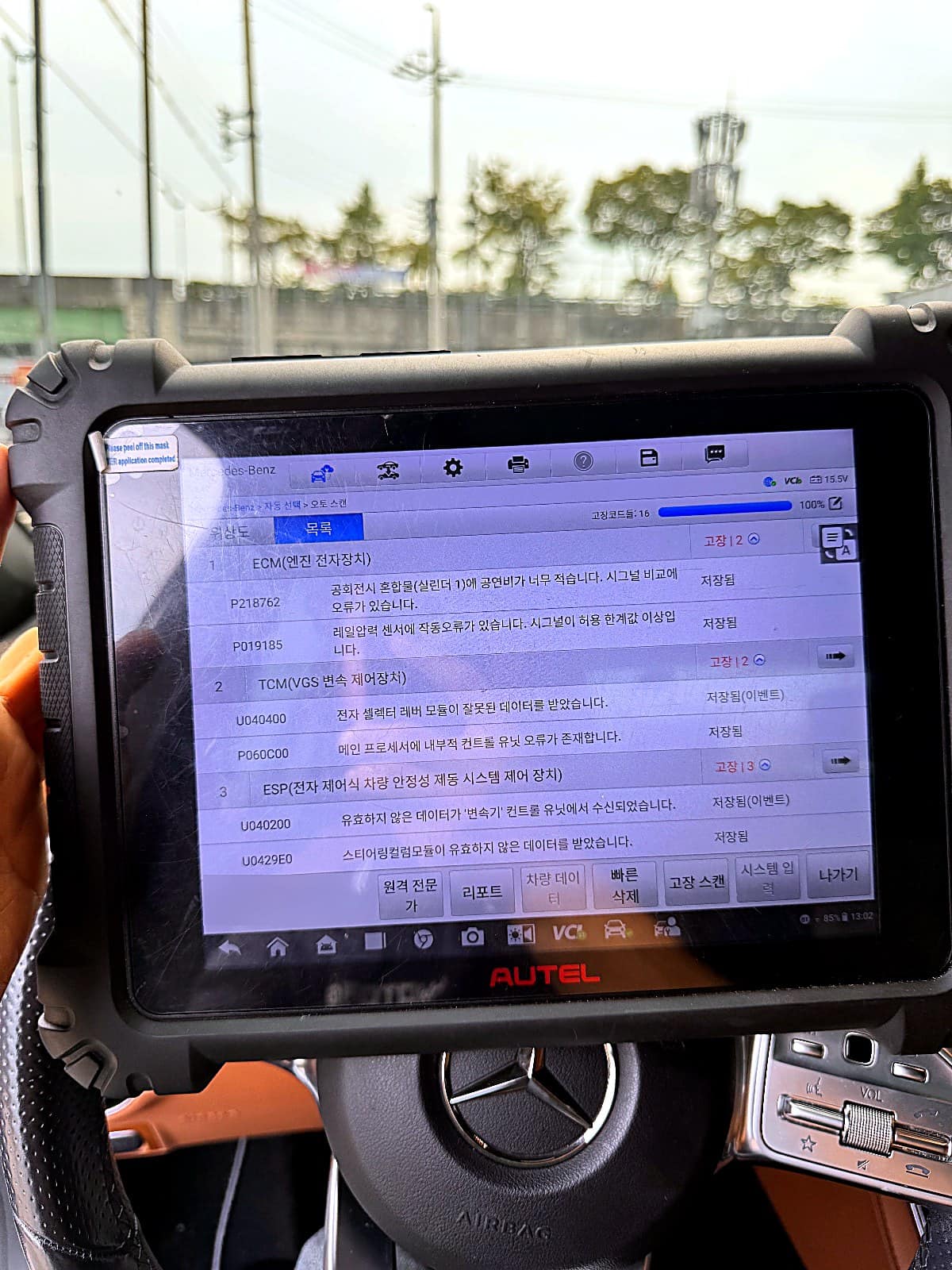

목록 맨 위 1번이 ECM, 엔진 전자장치입니다. 엔진을 직접 제어하는 컴퓨터고 여기에 코드가 2개 있었습니다.

하나는 P218762, 「공회전시 혼합물(실린더 1)에 공연비가 너무 적습니다」입니다. 공연비는 엔진에 들어가는 공기와 연료의 비율인데, 이게 너무 적다는 건 연료가 묽다는 뜻입니다. 1번 실린더만 지목한 것도 눈여겨볼 점이고요.

다른 하나는 P019185, 「레일압력 센서에 작동오류가 있습니다. 시그널이 허용 한계값 이상입니다」입니다. 레일압력 센서는 연료가 분사되기 직전에 모여 있는 통(커먼레일)의 압력을 재서 엔진 컴퓨터에 알려 주는 부품입니다.

두 코드가 나란히 있는 게 의미가 있습니다. 둘 다 연료가 얼마나, 어떤 압력으로 들어가는지에 관한 이야기라서 서로 다른 계통이 아니에요. 그래서 이 차는 연료 공급 쪽을 우선 확인 대상으로 잡았습니다.

「저장됨」과 「현재에도 나타남」, 뭐가 다른가요?

코드 오른쪽 칸을 보시면 어떤 건 「저장됨」, 어떤 건 「이미 저장되어 있으며, 현재에도 나타남」이라고 적혀 있습니다. 이 한 줄 차이가 진단에서 제일 쓸모 있는 정보입니다.

「저장됨」은 과거에 한 번 그런 일이 있었다는 기록입니다. 지금은 그 상태가 아닐 수 있어요. 반대로 「현재에도 나타남」은 진단기를 물린 이 순간에도 같은 이상이 살아 있다는 뜻입니다.

이걸 구분하지 않으면 지나간 기록까지 다 고쳐야 할 것처럼 보입니다. 앞서 나온 엔진 코드 2개는 둘 다 「저장됨」이었고, 아래에 나올 타이어 압력과 전조등 코드는 「현재에도 나타남」이었습니다.

변속기와 ESP에 왜 같은 코드가 뜨나요?

2번 TCM은 변속기를 제어하는 컴퓨터입니다. 여기엔 전자식 셀렉터 레버(기어를 넣는 레버)가 잘못된 데이터를 받았다는 코드와, 내부 프로세서 오류 코드가 하나씩 남아 있었습니다.

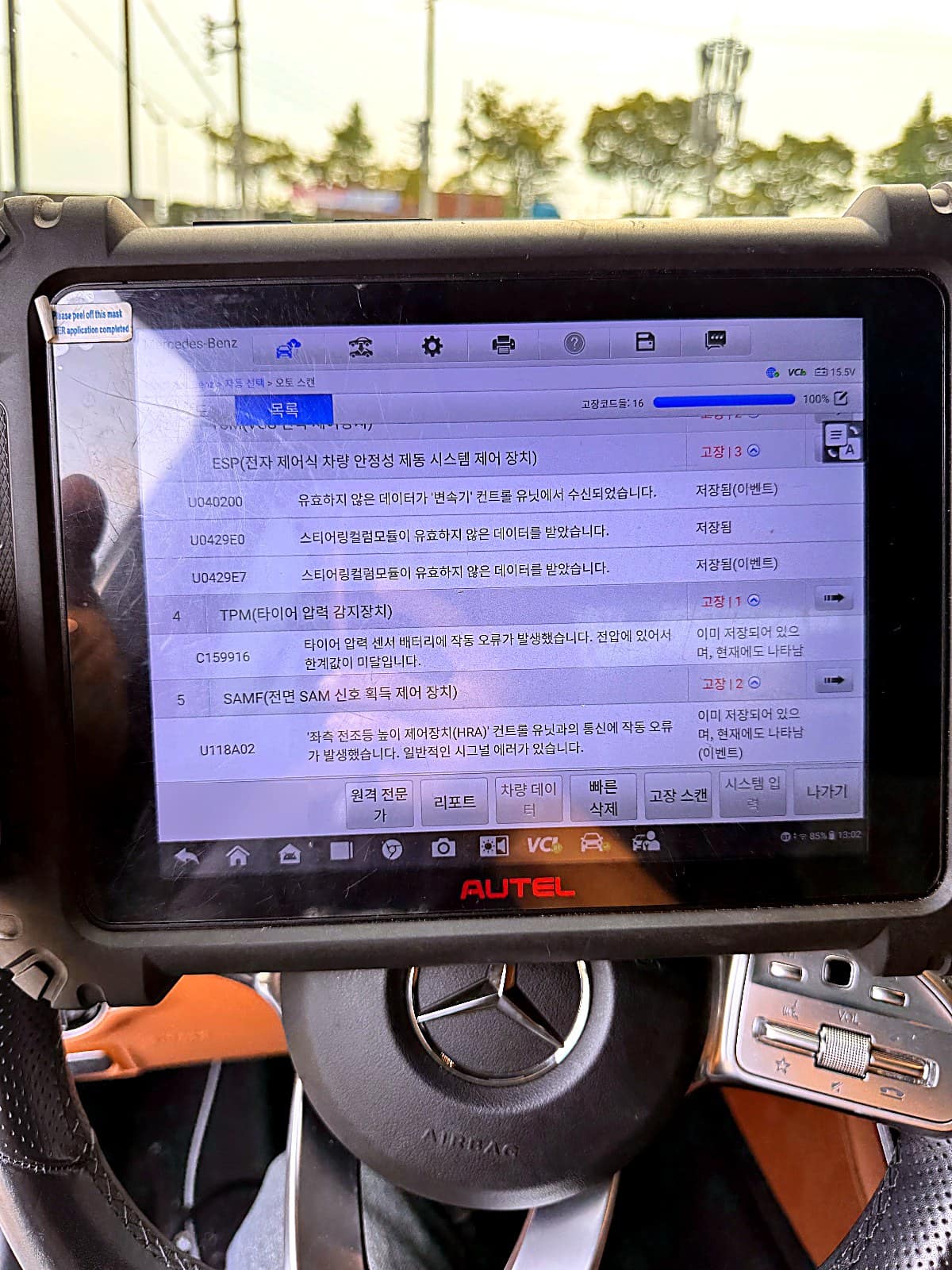

3번 ESP는 차가 미끄러질 때 브레이크를 바퀴별로 잡아 자세를 잡아 주는 장치인데요, 여기 코드 3개 중 하나가 「유효하지 않은 데이터가 변속기 컨트롤 유닛에서 수신되었습니다」였습니다. 나머지 2개는 스티어링컬럼 모듈에서 온 데이터가 유효하지 않다는 내용이었고요.

같은 내용이 여러 모듈에 흩어져 뜨는 건 흔한 일입니다. 차 안의 컴퓨터들은 서로 통신선으로 묶여 있어서, 한 곳이 잠깐 엉뚱한 값을 보내면 그 값을 받은 쪽도 「이상한 데이터를 받았다」고 각자 기록을 남깁니다.

그래서 이런 코드는 개수로 세면 안 됩니다. 셀렉터 레버 쪽에서 한 번 신호가 튄 것 때문에 변속기와 ESP, 파워 스티어링에 각각 기록이 남을 수 있어요. 갈아야 할 부품이 셋이 아니라 하나일 수 있다는 말입니다.

타이어 공기압 센서는 왜 통째로 갈아야 하나요?

4번 TPM이 타이어 압력을 감시하는 장치입니다. 코드는 C159916, 「타이어 압력 센서 배터리에 작동 오류가 발생했습니다. 전압에 있어서 한계값이 미달입니다」이고 상태는 「현재에도 나타남」이었습니다.

이 센서는 바퀴 안쪽에 들어 있고 작은 배터리를 품고 있습니다. 배터리가 통째로 봉인된 구조라 따로 갈 수 없어서, 수명이 다하면 센서를 교체합니다. 보통 한참 타고 나면 한 짝씩 순서대로 신호가 약해집니다.

엔진 경고등과는 상관없는 항목이지만, 이렇게 「지금도 살아 있는」 코드는 따로 적어 두고 고객님께 말씀드립니다.

전조등 높이 제어장치는 좌우 둘 다 걸렸습니다

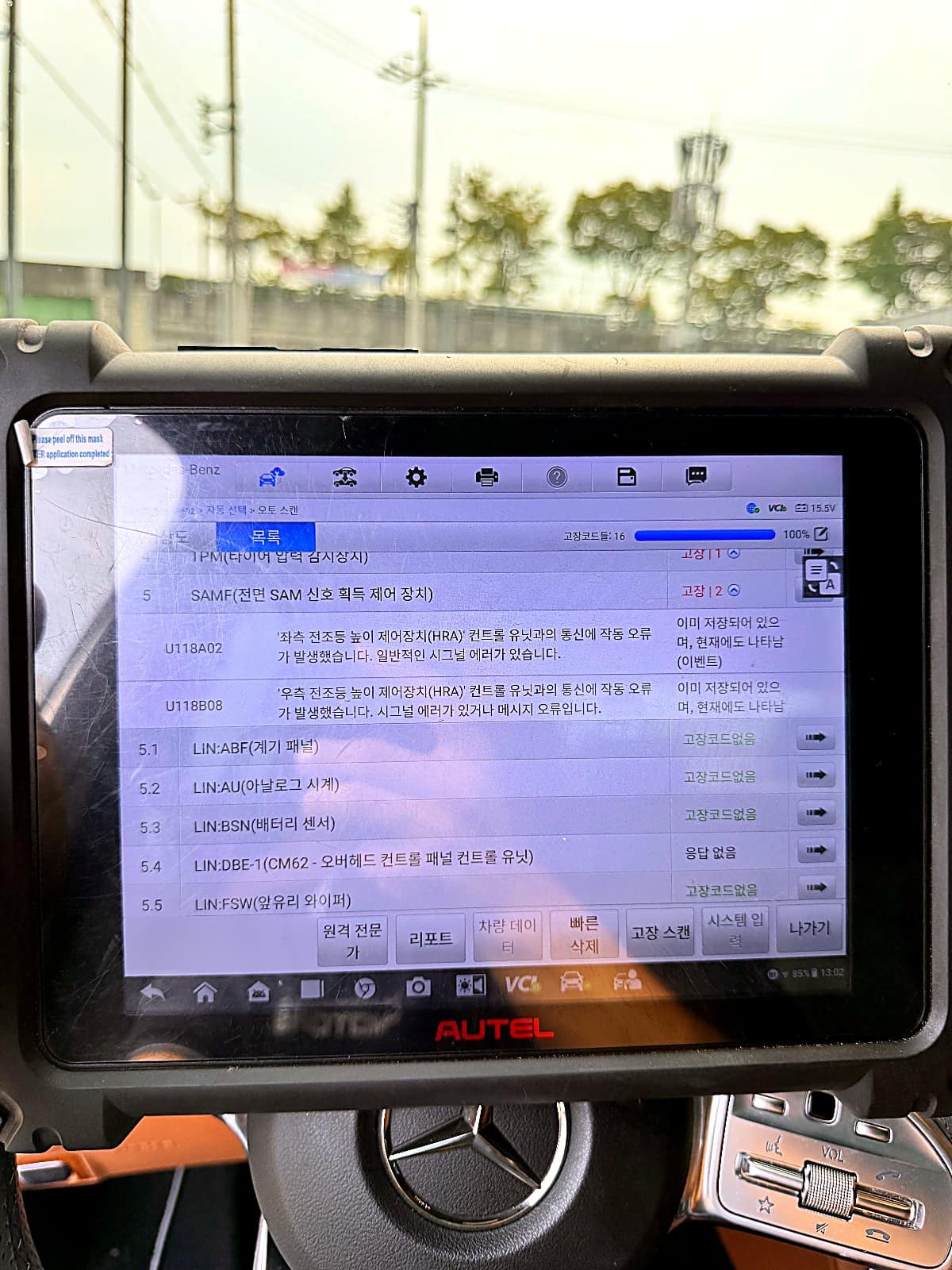

5번 SAMF는 차 앞쪽의 전기 신호를 모아 처리하는 장치입니다. 여기 코드 2개가 각각 「좌측 전조등 높이 제어장치(HRA) 컨트롤 유닛과의 통신에 작동 오류」, 「우측 전조등 높이 제어장치(HRA) 컨트롤 유닛과의 통신에 작동 오류」였고 둘 다 「현재에도 나타남」이었습니다.

HRA는 헤드램프의 각도를 자동으로 맞춰 주는 장치입니다. 짐을 실어 차 뒤가 가라앉으면 헤드램프가 위로 들려 마주 오는 차 눈을 찌르게 되는데, 그걸 막으려고 램프 각도를 스스로 내려 줍니다.

좌우가 나란히 같은 증상이면 램프 두 개가 동시에 망가졌다고 보기보다, 둘에게 공통으로 가는 통신선이나 전원 쪽을 먼저 의심하는 게 순서입니다.

같은 화면 아래쪽 5.4번에는 오버헤드 컨트롤 패널(천장 실내등·선루프 스위치가 모인 판)이 「응답 없음」으로 나옵니다. 코드가 남은 게 아니라 진단기가 물어봤는데 대답이 없었다는 뜻이라, 이건 배선·전원부터 확인할 항목입니다.

48V 계통과 도어미러, 엔진 사운드

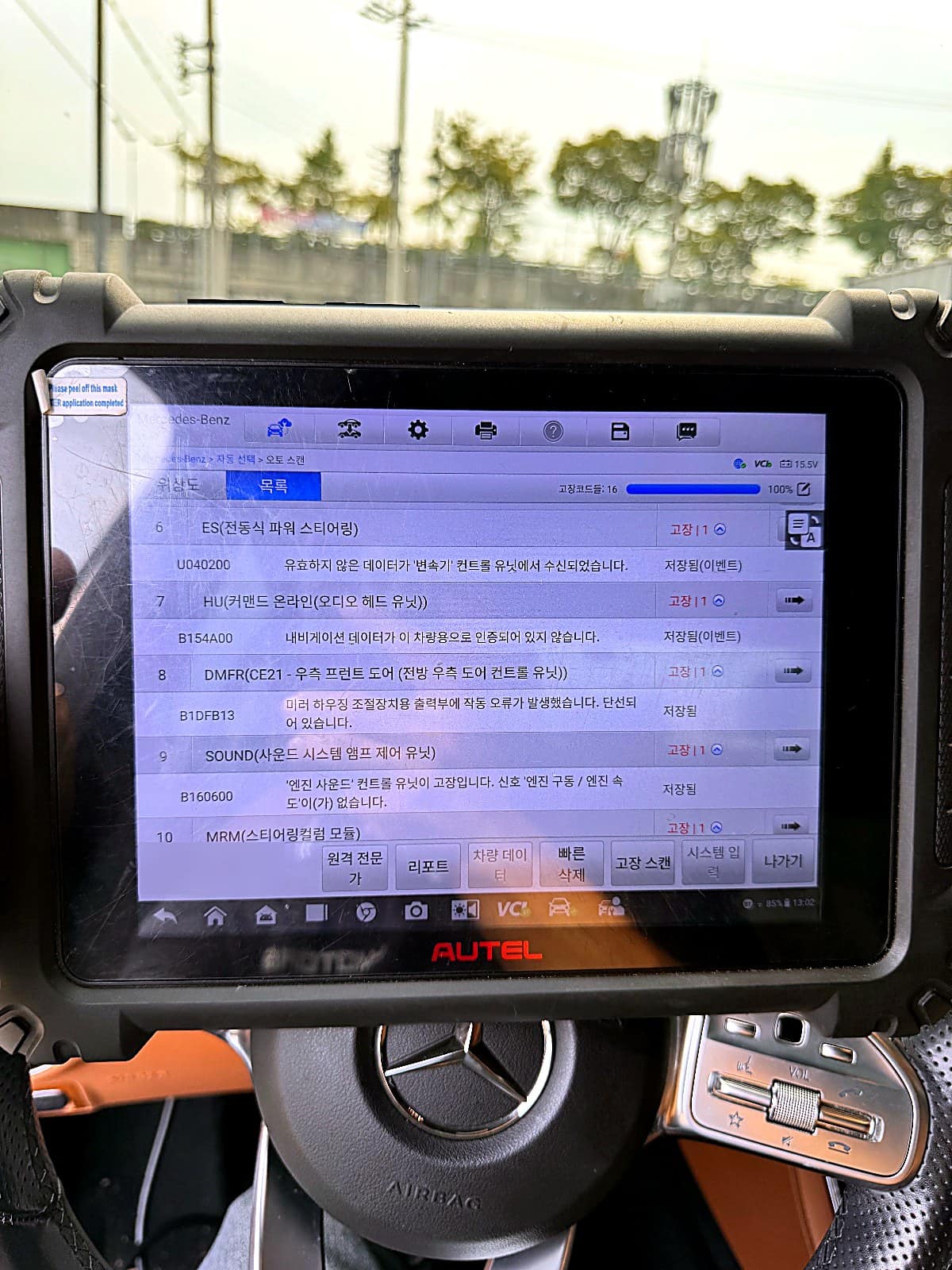

8번 DMFR은 조수석 앞 도어를 담당하는 컴퓨터입니다. 「미러 하우징 조절장치용 출력부에 작동 오류가 발생했습니다. 단선되어 있습니다」라고 적혀 있었습니다. 접히고 펴지는 사이드미러를 움직이는 부분의 선이 끊겼다는 기록입니다.

9번 SOUND에는 「'엔진 사운드' 컨트롤 유닛이 고장입니다. 신호 '엔진 구동 / 엔진 속도'이(가) 없습니다」가 남아 있었습니다. 요즘 차는 실내에 엔진음을 스피커로 보정해 넣는 기능이 있는데, 그 장치가 엔진 회전수 신호를 못 받았다는 내용입니다.

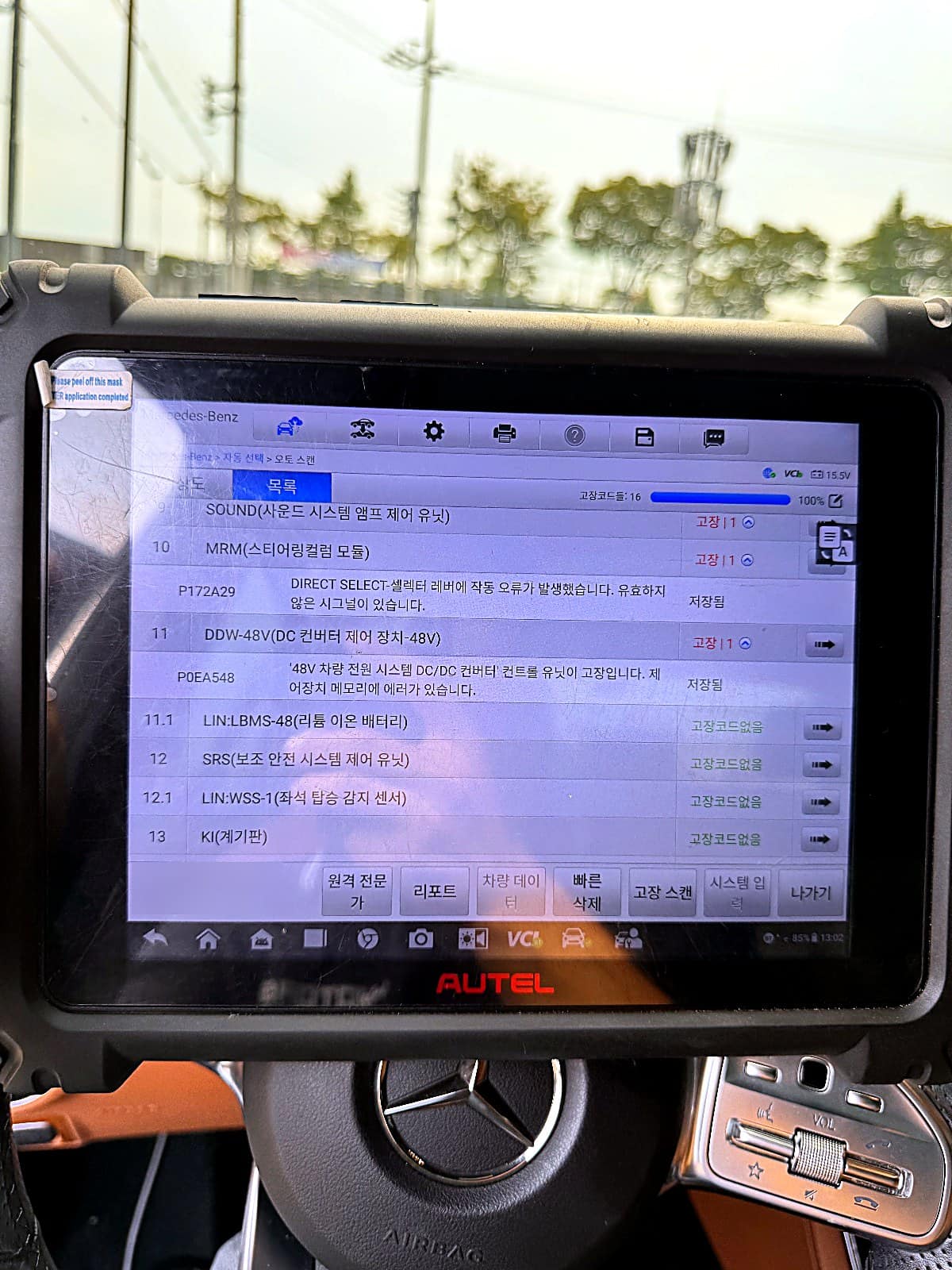

11번 DDW-48V에는 「'48V 차량 전원 시스템 DC/DC 컨버터' 컨트롤 유닛이 고장입니다」가 있었습니다. 이 차는 12V 말고 48V 전기 계통을 따로 쓰는데, DC/DC 컨버터는 그 48V와 12V 사이에서 전압을 바꿔 주는 부품입니다.

바로 아래 11.1번 리튬 이온 배터리는 「고장코드없음」입니다. 48V 계통에서 배터리 쪽은 깨끗했다는 뜻이라, 이 코드도 컨버터와 그 주변만 좁혀 보면 되는 항목이었습니다.

그래서 다음 단계는 이렇게 갑니다

이 차는 진단기로 읽고 정리하는 단계까지 진행했습니다. 사진으로 남긴 게 그 점검 내역이고, 부품을 교체한 작업은 아직 하지 않았습니다.

다음 순서는 엔진 코드 2개부터입니다. 공연비 희박과 레일압력 센서 신호는 실제로 시동을 걸어 둔 상태에서 연료압력을 재 보고, 흡기 쪽으로 공기가 새는 곳이 있는지 확인해 봐야 원인이 좁혀집니다. 코드만 지우고 돌려보내면 며칠 뒤 같은 경고등이 다시 뜹니다.

그리고 연료 쪽 이상은 오래 끌면 손해가 커집니다. 묽게 타는 상태로 계속 달리면 힘이 빠지고 연료도 더 먹는데, 미연소된 연료가 배기 쪽으로 넘어가 촉매를 망가뜨리면 수리 금액의 자릿수가 달라집니다. 경고등이 켜졌을 때 바로 오시는 게 제일 싸게 끝나는 방법입니다.

엔진 경고등이 떴다면

엔진 경고등은 「엔진이 망가졌다」는 뜻이 아니라 「기록을 남겼으니 읽어 보라」는 신호입니다. 이 차처럼 코드가 16개 나와도 그중 경고등의 원인은 두어 개뿐인 경우가 많습니다.

저희는 코드 개수로 겁을 드리지 않습니다. 지금도 살아 있는 코드와 지나간 기록을 갈라서 보여 드리고, 어디부터 확인해야 하는지 순서를 말씀드립니다.
