광주 BMW 520i 엔진 경고등, 원인은 엔진이 아니라 라디에이터 셔터였습니다 (광주 H모터스)
BMW 520i가 계기판 엔진 경고등 때문에 입고됐습니다. 진단기로 읽어보니 엔진 자체가 아니라 앞 그릴 뒤에서 공기 흡입을 여닫는 라디에이터 셔터가 걸려 있다는 고장코드가 저장돼 있었고, 냉각 열관리 모듈 쪽 코드는 없었습니다. 셔터 교체가 필요하다고 안내드린 점검 사례입니다.…
BMW 520i가 계기판 엔진 경고등 때문에 입고됐습니다. 진단기로 읽어보니 엔진 자체가 아니라 앞 그릴 뒤에서 공기 흡입을 여닫는 라디에이터 셔터가 걸려 있다는 고장코드가 저장돼 있었고, 냉각 열관리 모듈 쪽 코드는 없었습니다. 셔터 교체가 필요하다고 안내드린 점검 사례입니다. 주행거리는 100,396km였습니다.
이 글에서 다루는 내용
1. 어떤 증상으로 입고됐나
2. 엔진 경고등인데 왜 엔진이 아니라 라디에이터 셔터일까요?
3. 라디에이터 셔터가 하는 일이 뭔가요?
4. 다른 모듈은 어떤 상태였나
5. 그래서 어떻게 진행하나요?
6. 엔진 경고등을 미루면 어떻게 되나요?
7. 이런 증상이 있으면 점검해보세요
어떤 증상으로 입고됐나

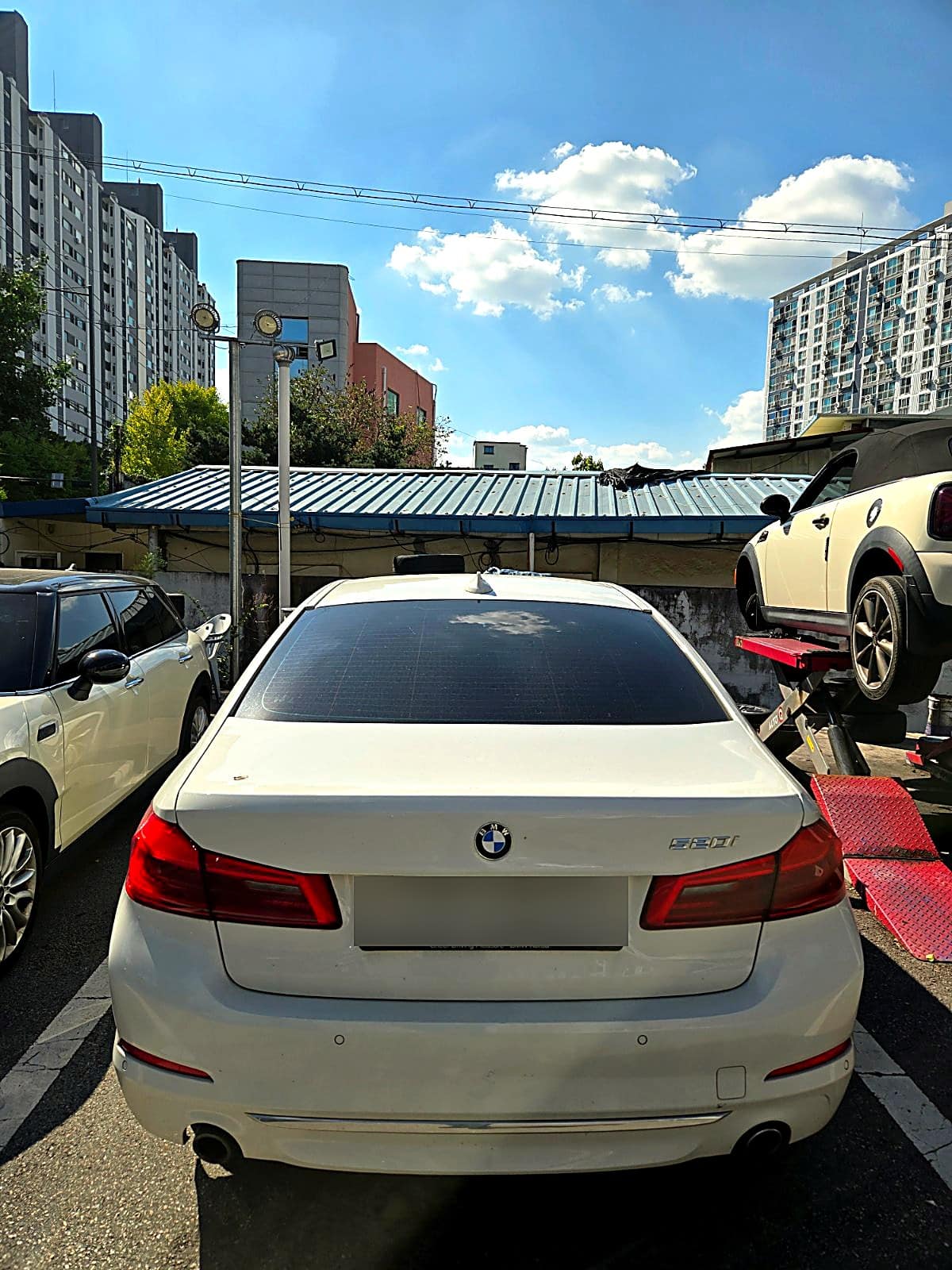

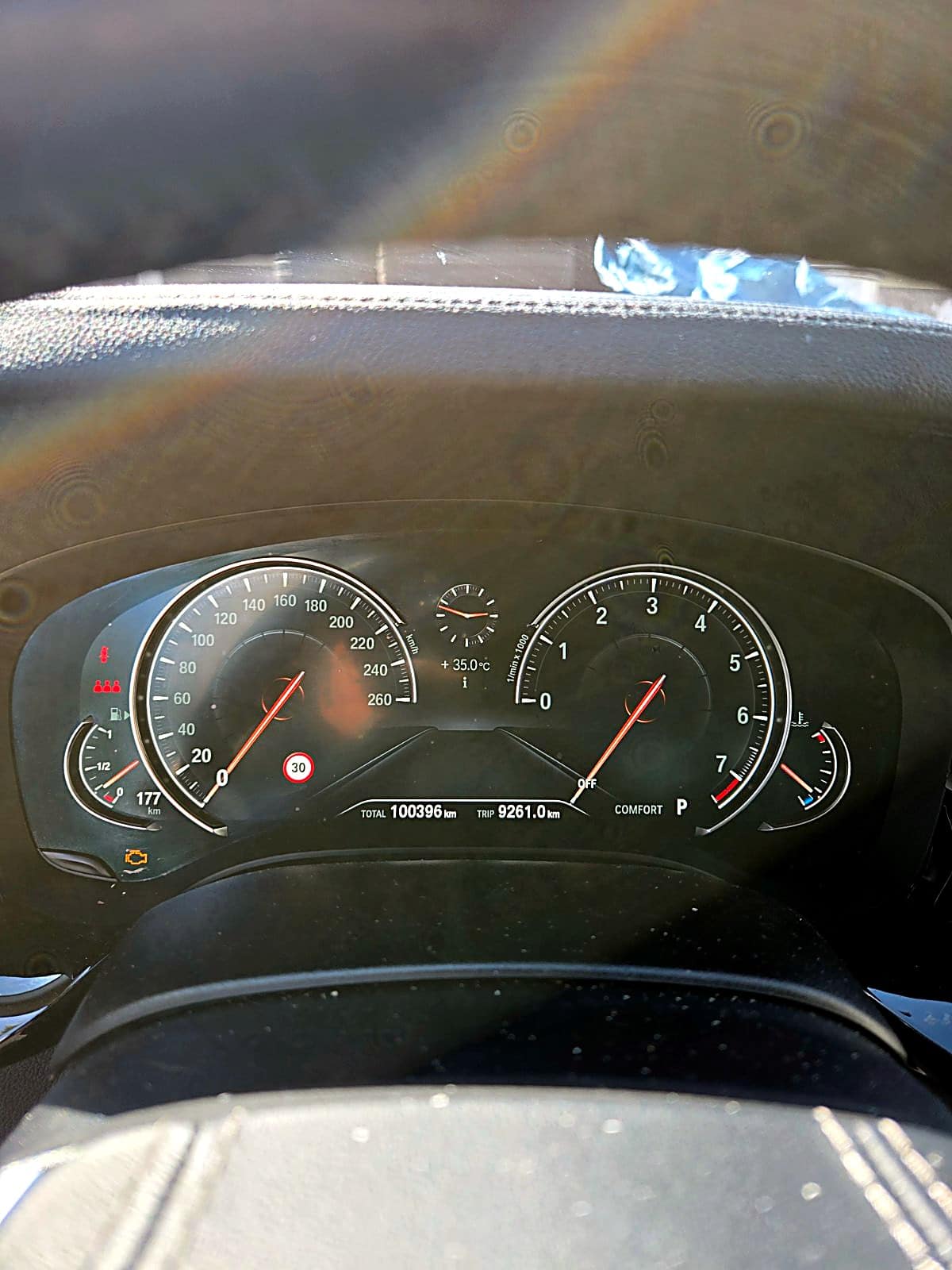

2018년식 BMW 520i가 엔진 경고등이 켜졌다며 들어왔습니다. 계기판을 보니 누적 주행거리 100,396km, 그날 바깥 기온은 35.0℃였고 왼쪽 아래에 주황색 엔진 모양 경고등이 켜져 있었습니다.
엔진 경고등은 이름 때문에 오해가 많은 경고입니다. 엔진이 망가졌다는 뜻이 아니라, 엔진을 관리하는 컴퓨터(DME)가 담당하는 부품 어딘가에 이상 신호가 잡혔다는 뜻이거든요. 그래서 이 경고는 눈으로 보고 판단할 수 없고 진단기를 물려 어느 부품이 신호를 보냈는지부터 읽어야 합니다.
엔진 경고등인데 왜 엔진이 아니라 라디에이터 셔터일까요?

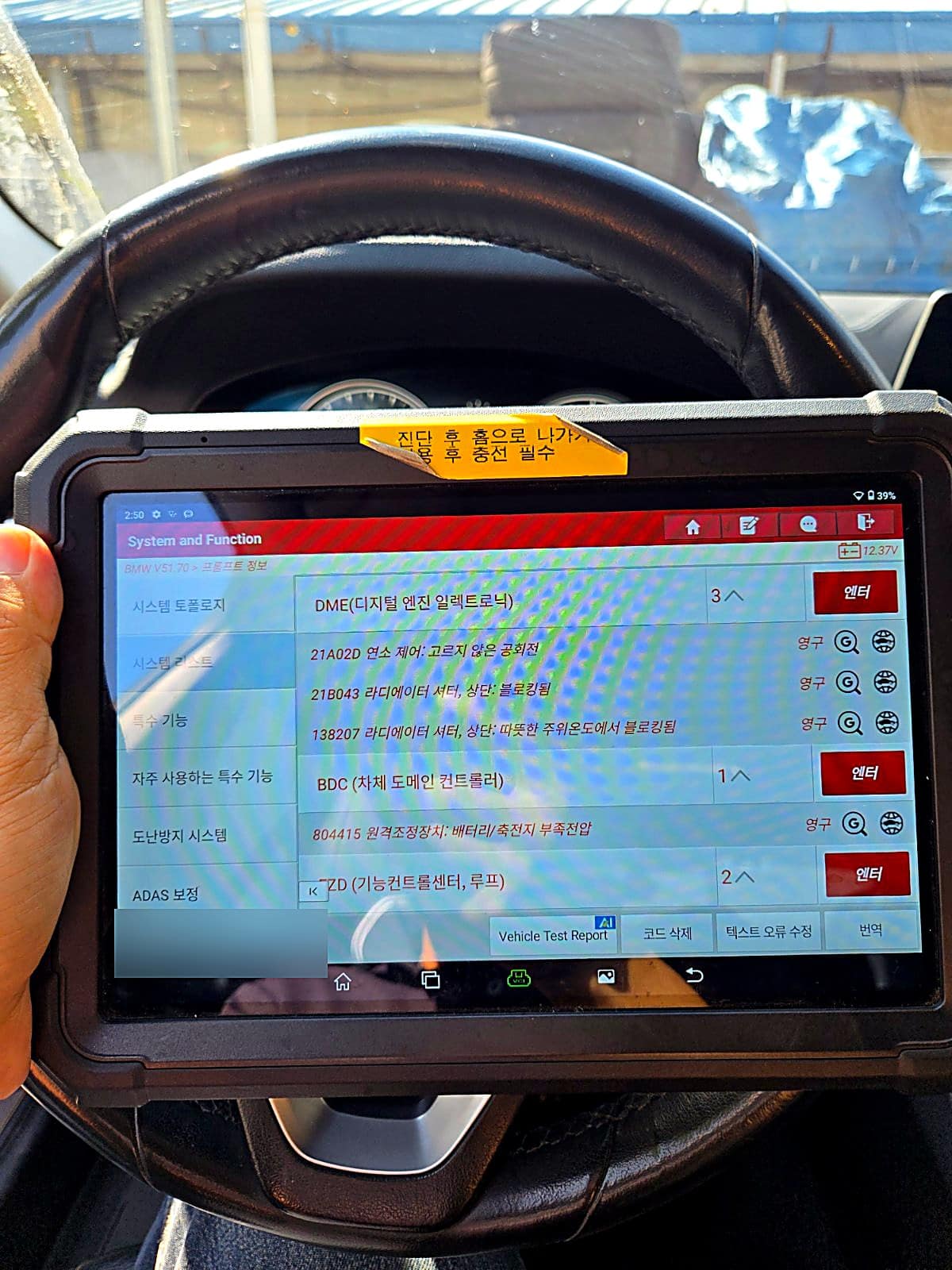

BMW 전용 진단기로 전체 모듈을 훑었습니다. 엔진 컴퓨터인 DME에 고장코드 3건이 저장돼 있었는데, 그중 2건이 라디에이터 셔터 상단이 블로킹됐다는 내용이었습니다. 코드 21B043 '라디에이터 셔터, 상단: 블로킹됨'과 138207 '라디에이터 셔터, 상단: 따뜻한 주위온도에서 블로킹됨', 둘 다 영구 저장 상태였습니다.
'블로킹됨'은 셔터가 움직여야 할 때 움직이지 못하고 걸려 있다는 뜻입니다. 특히 두 번째 코드는 바깥 기온이 높을 때 걸렸다는 조건까지 붙어 있는데, 이날 기온이 35℃였으니 상황이 맞아떨어집니다. 엔진 컴퓨터가 셔터를 열라고 지시했는데 응답이 없으니 그 결과가 엔진 경고등으로 올라온 것입니다.
여기서 하나 더 확인한 게 있습니다. 냉각수 온도를 관리하는 열관리 모듈 쪽 코드가 같이 있는지였는데요, 그쪽은 코드가 하나도 없었습니다. 써모스탯이나 냉각 계통이 아니라 셔터 자체의 문제로 좁혀진 근거가 이겁니다.
라디에이터 셔터가 하는 일이 뭔가요?

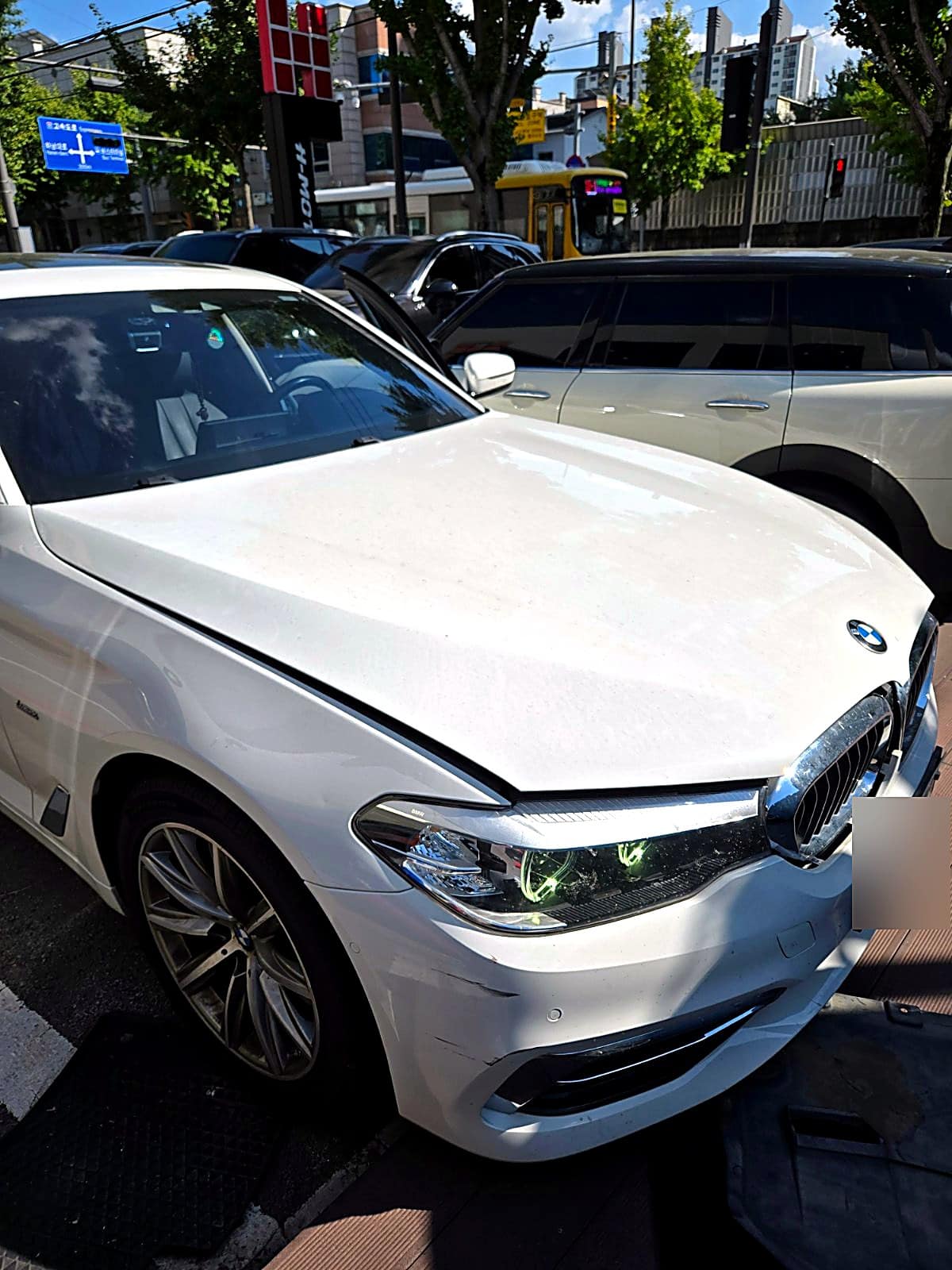

앞 범퍼 그릴 뒤에는 블라인드처럼 생긴 플랩이 여러 장 달려 있습니다. 이걸 라디에이터 셔터, 또는 액티브 에어 플랩이라고 부르는데요, 엔진이 뜨거우면 열어서 라디에이터로 바람을 보내고 시동 직후나 고속 주행 때는 닫아서 공기 저항을 줄이고 엔진이 빨리 데워지게 돕는 부품입니다.
작은 모터가 이 플랩을 여닫는데, 모터나 연결 부위가 굳어버리면 컴퓨터가 지시해도 플랩이 안 움직입니다. 최근 BMW는 이 셔터를 상단과 하단으로 나눠 따로 제어하기 때문에 코드에도 '상단'이라는 위치가 함께 찍힙니다.
다른 모듈은 어떤 상태였나

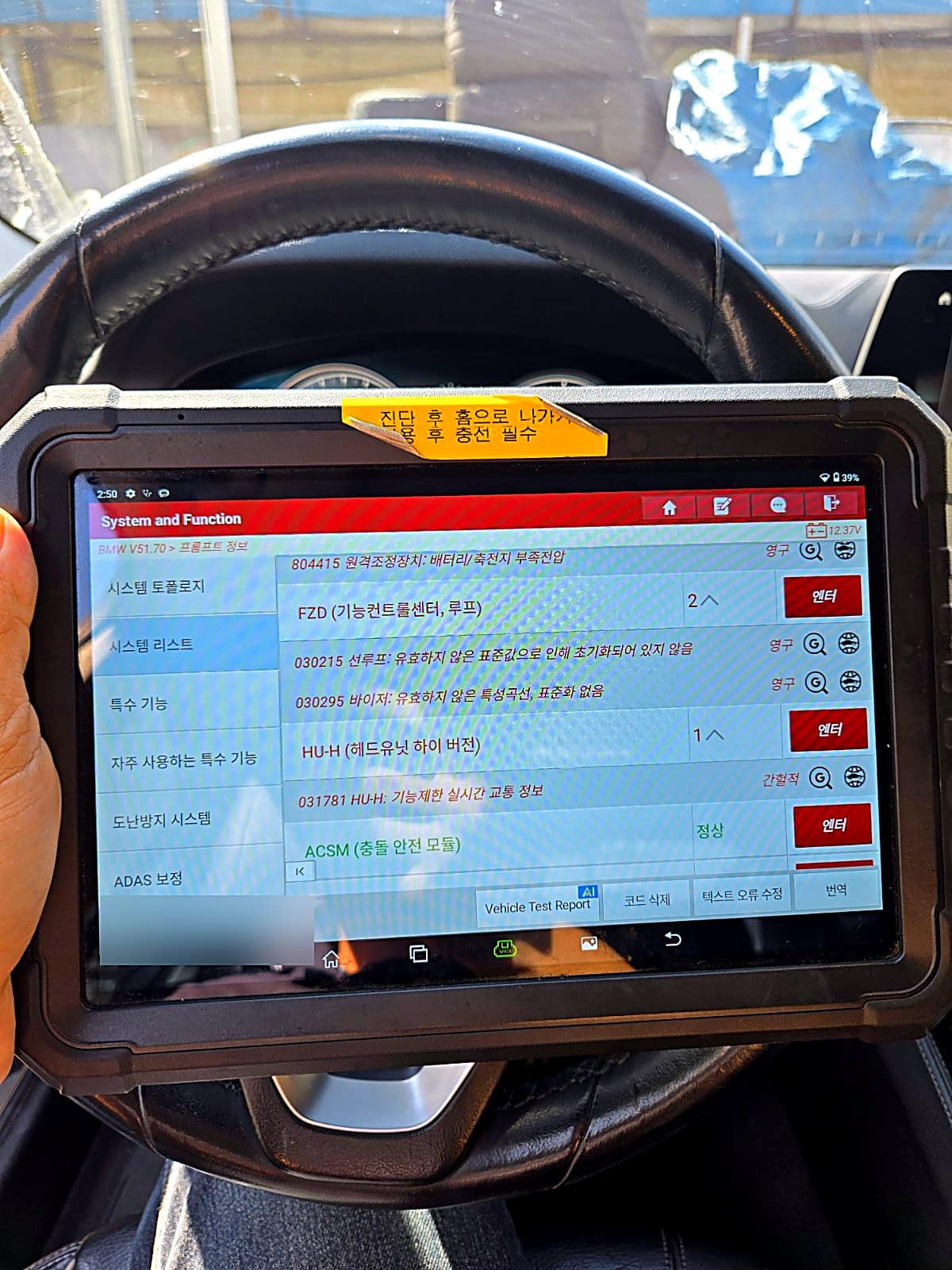

셔터 코드만 보고 끝내지 않고 나머지 모듈도 같이 읽었습니다. 사진처럼 선루프 모듈(FZD)에 초기화 관련 코드 2건, 헤드유닛에 실시간 교통정보 기능 제한 코드 1건이 있었고 충돌 안전 모듈(ACSM)은 정상이었습니다. 차체 도메인 컨트롤러(BDC)에는 배터리 전압 부족 코드가 남아 있었는데, 진단 당시 전압은 12.37V로 표시됐습니다.
이 코드들은 엔진 경고등과는 별개 계통이라 이번 판단에는 넣지 않았습니다. 다만 DME에 남아 있던 세 번째 코드인 '연소 제어: 고르지 않은 공회전'은 셔터를 교체한 뒤 다시 읽어서 남는지 확인해야 하는 항목으로 정리해 뒀습니다.
그래서 어떻게 진행하나요?
이번 점검의 결론은 라디에이터 셔터 교체입니다. 셔터는 범퍼 안쪽 부품이라 부품을 준비한 뒤 교체하고, 교체 후에 고장코드를 지우고 다시 진단해서 공회전 코드가 함께 사라지는지까지 보기로 했습니다. 고객님께도 그렇게 안내드렸습니다.

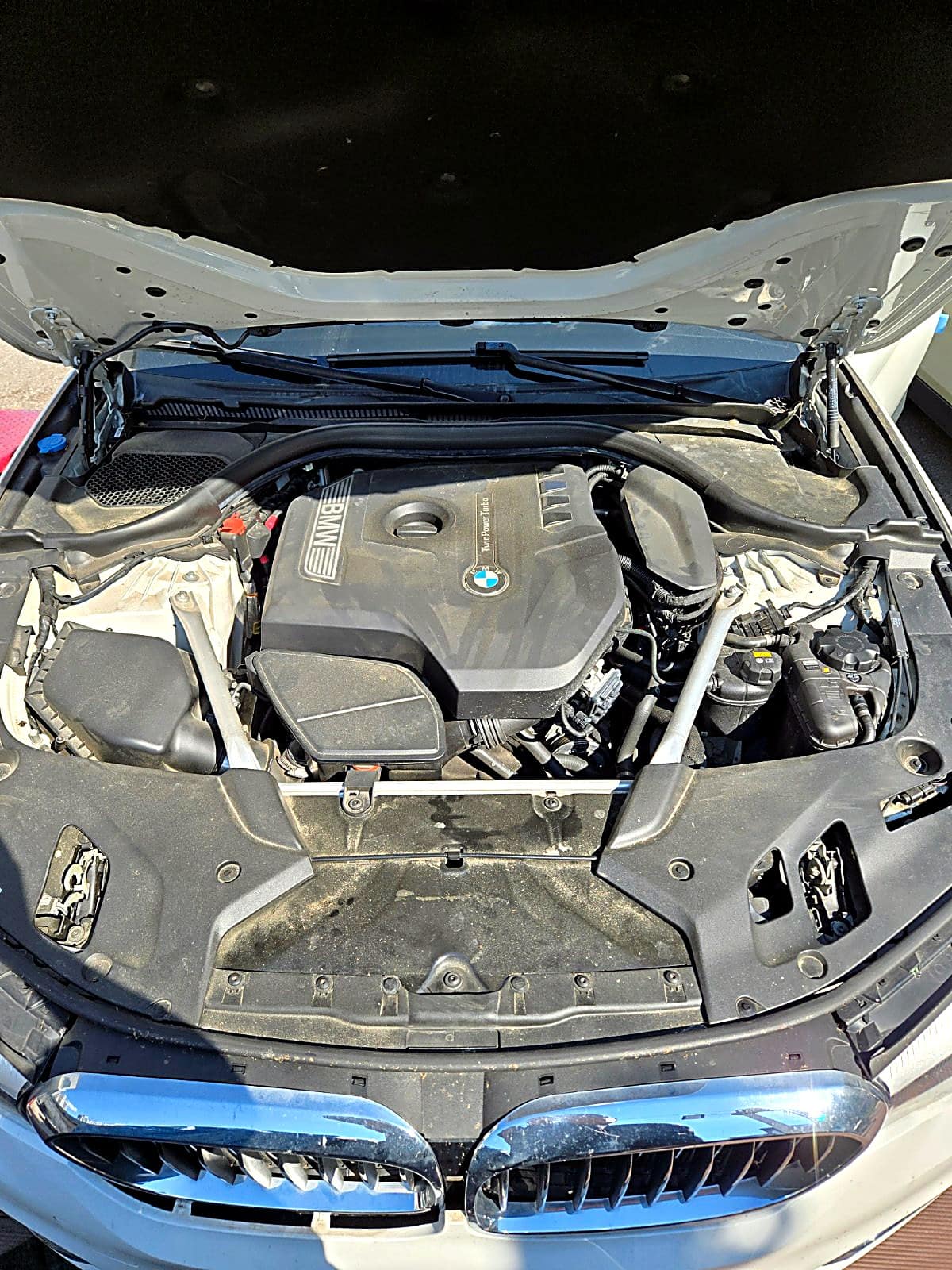

엔진룸을 열어봤을 때 냉각수 보조통 주변에 새거나 흘러내린 흔적은 보이지 않았습니다. 코드가 가리키는 대로 셔터만 갈면 되는 건이라, 이것저것 같이 손대자고 말씀드리지 않았습니다.
엔진 경고등을 미루면 어떻게 되나요?
셔터가 닫힌 채로 걸리면 라디에이터로 들어가는 바람이 줄어듭니다. 시내 정체나 여름 오르막처럼 엔진 열이 많이 나는 상황에서 냉각수 온도가 오르기 쉽고, 심하면 과열 경고까지 갈 수 있습니다. 반대로 열린 채 걸리면 겨울에 엔진이 늦게 데워지고 연비가 나빠집니다.
어느 쪽이든 셔터 하나로 끝날 일이 냉각 계통 전체 문제로 번질 수 있습니다. 경고등이 켜졌는데 차가 잘 나간다고 그냥 타는 분들이 많은데요, 진단기로 코드만 읽어도 어느 계통인지 금방 정리가 됩니다.
이런 증상이 있으면 점검해보세요
엔진 경고등이 켜졌는데 주행에는 별 차이가 없는 경우, 더운 날 정체 구간에서 냉각수 온도계가 평소보다 올라가는 경우, 겨울에 히터가 예전보다 늦게 따뜻해지는 경우라면 라디에이터 셔터 쪽을 한번 의심해볼 만합니다.
광주 서구·상무지구에서 BMW를 비롯한 수입차 엔진 경고등이 켜지셨다면 H모터스로 편하게 문의해주세요.
자주 묻는 질문
엔진 경고등이 켜지면 엔진에 큰 문제가 생긴 건가요?
꼭 그렇지는 않습니다. 엔진 경고등은 엔진 컴퓨터(DME)가 관리하는 부품 어딘가에서 이상 신호가 잡혔다는 표시입니다. 이번 BMW 520i처럼 엔진 본체가 아니라 앞 그릴의 라디에이터 셔터가 원인인 경우도 있어서, 진단기로 코드를 읽어보기 전에는 단정할 수 없습니다.
라디에이터 셔터는 어떤 부품인가요?
앞 범퍼 그릴 뒤에서 블라인드처럼 여닫히는 플랩입니다. 엔진이 뜨거우면 열어서 라디에이터로 바람을 보내고, 시동 직후나 고속 주행 때는 닫아서 공기 저항을 줄이고 엔진이 빨리 데워지게 돕습니다. 작은 모터로 움직이며, 액티브 에어 플랩이라고도 부릅니다.
셔터가 걸린 채로 계속 타면 어떻게 되나요?
닫힌 채 걸리면 라디에이터로 가는 바람이 줄어 더운 날 정체 구간에서 냉각수 온도가 오르기 쉽고, 심하면 과열로 이어질 수 있습니다. 열린 채 걸리면 겨울에 엔진이 늦게 데워지고 연비가 나빠집니다. 셔터 하나로 끝날 일이 냉각 계통 문제로 번지기 전에 점검받는 게 낫습니다.
열관리 모듈 코드가 없다는 건 무슨 뜻인가요?
BMW는 냉각수 온도를 조절하는 열관리 계통을 따로 감시합니다. 이쪽에 코드가 없었다는 건 써모스탯이나 냉각수 순환 자체의 문제가 아니라는 근거가 됩니다. 이번 차량은 셔터 코드만 있었기 때문에 셔터 교체로 판단을 좁혔습니다.
다른 고장코드도 같이 있었는데 전부 수리해야 하나요?
아닙니다. 선루프 초기화나 실시간 교통정보 기능 제한처럼 엔진 경고등과 관계없는 계통의 코드는 이번 판단에서 뺐습니다. DME에 함께 있던 공회전 불규칙 코드는 셔터를 교체한 뒤 다시 진단해서 남아 있는지 확인하는 순서로 안내드렸습니다.
점검만 받고 수리는 나중에 해도 되나요?
가능합니다. 이번 사례도 진단기로 원인을 확인하고 셔터 교체가 필요하다는 점을 먼저 안내드린 뒤 부품을 준비해 진행하는 순서였습니다. 어느 부품이 문제인지 알고 나면 수리 시기와 비용을 미리 계획하실 수 있습니다.
엔진 경고등이 켜졌다면 H모터스로 문의하세요
엔진 경고등은 원인이 수십 가지라 눈으로는 알 수 없습니다. 저희는 전체 모듈을 진단기로 읽어 어느 계통에서 올라온 경고인지 먼저 정리하고, 관계없는 코드는 걸러낸 뒤 필요한 부품만 말씀드립니다.
광주에서 BMW 엔진 경고등이나 냉각 계통 점검을 고민 중이시라면 편하게 문의해주세요. 코드 확인부터 교체 후 재진단까지 꼼꼼하게 봐드리겠습니다.
이 정비는 H모터스 광주 쌍촌본점에서 진행했습니다. (광주광역시 서구 칠성로 37 (구주소: 쌍촌동 1113번지) / 예약 010-2663-5182)
