광주 BMW 530i 엔진경고등, 캠축센서 배선단선이 원인이었던 이유 (광주 H모터스)

BMW 530i가 엔진경고등이 간헐적으로 켜진다는 증상으로 입고됐습니다. 진단기에는 흡기캠축센서 신호 단락 코드가 잡혔는데, 정작 원인은 센서 자체가 아니라 센서로 가는 배선 피복이 벗겨져 구리선이 노출된 것이었습니다.

이 글에서 다루는 내용

1. 어떤 증상으로 입고됐나

2. 진단기가 잡은 코드는 무엇이었나

3. 왜 센서부터 의심하지 않았을까요?

4. 배선을 따라가 보니

5. 왜 하필 이 자리가 벗겨졌을까요?

6. 센서를 갈아도 다시 뜨는 이유

7. 간헐적 경고등, 이렇게 접근해야 하는 이유

어떤 증상으로 입고됐나

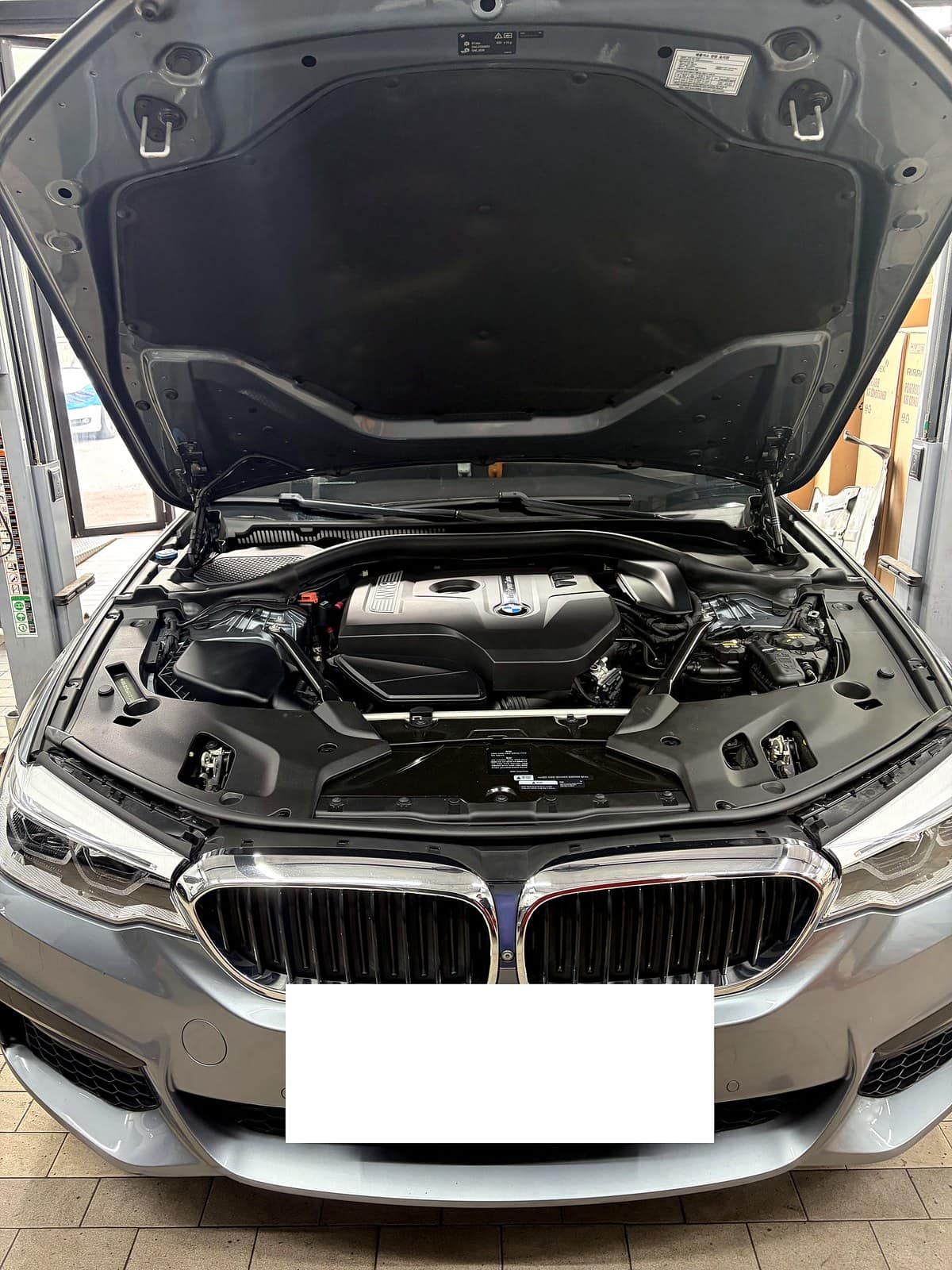

BMW 530i가 계기판에 엔진경고등이 간헐적으로 들어온다는 말씀과 함께 입고됐습니다. 주행 중 갑자기 들어왔다가 재시동을 걸면 꺼지기를 반복해서, 정확한 원인을 찾지 못하고 계셨습니다.

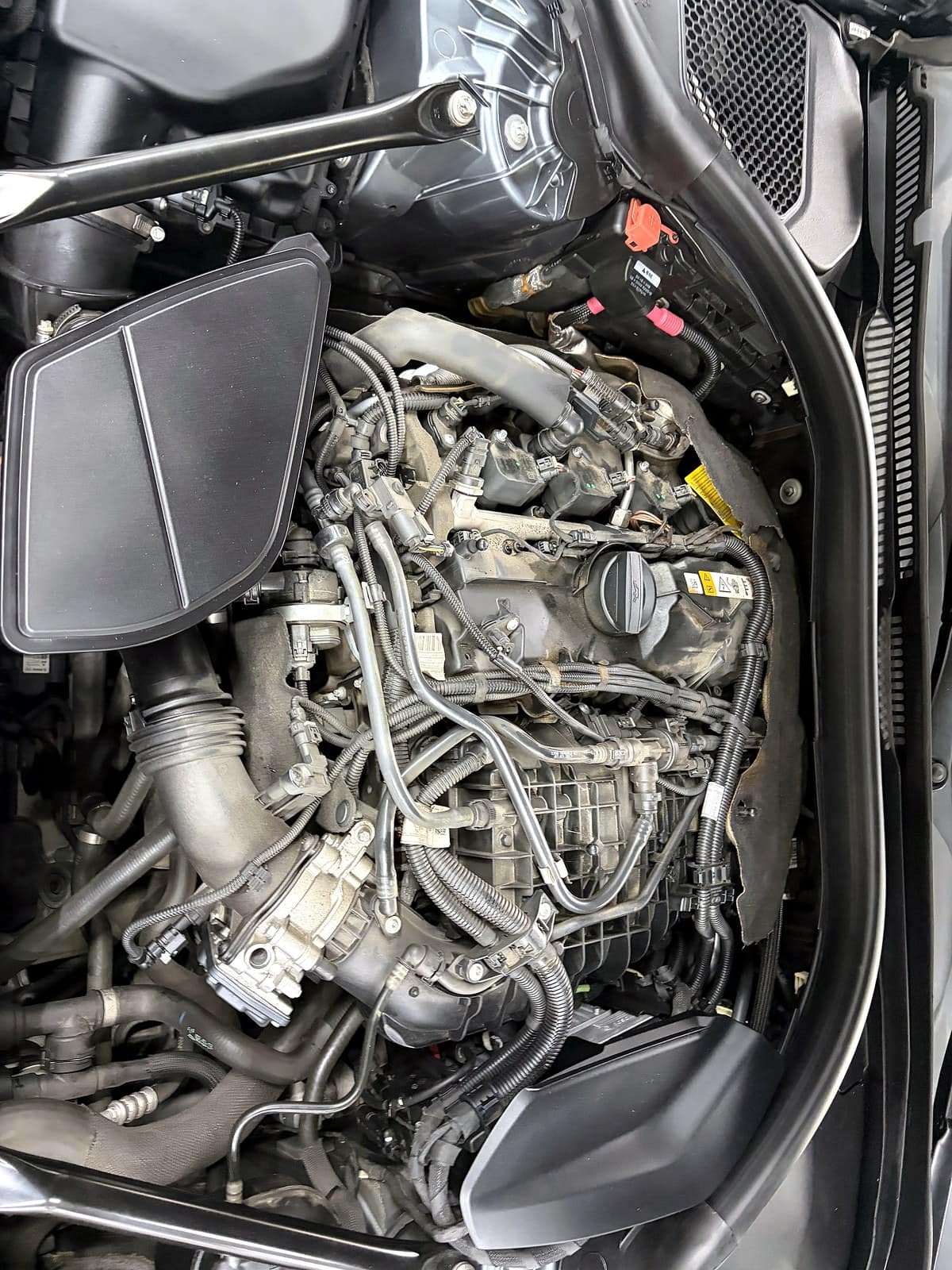

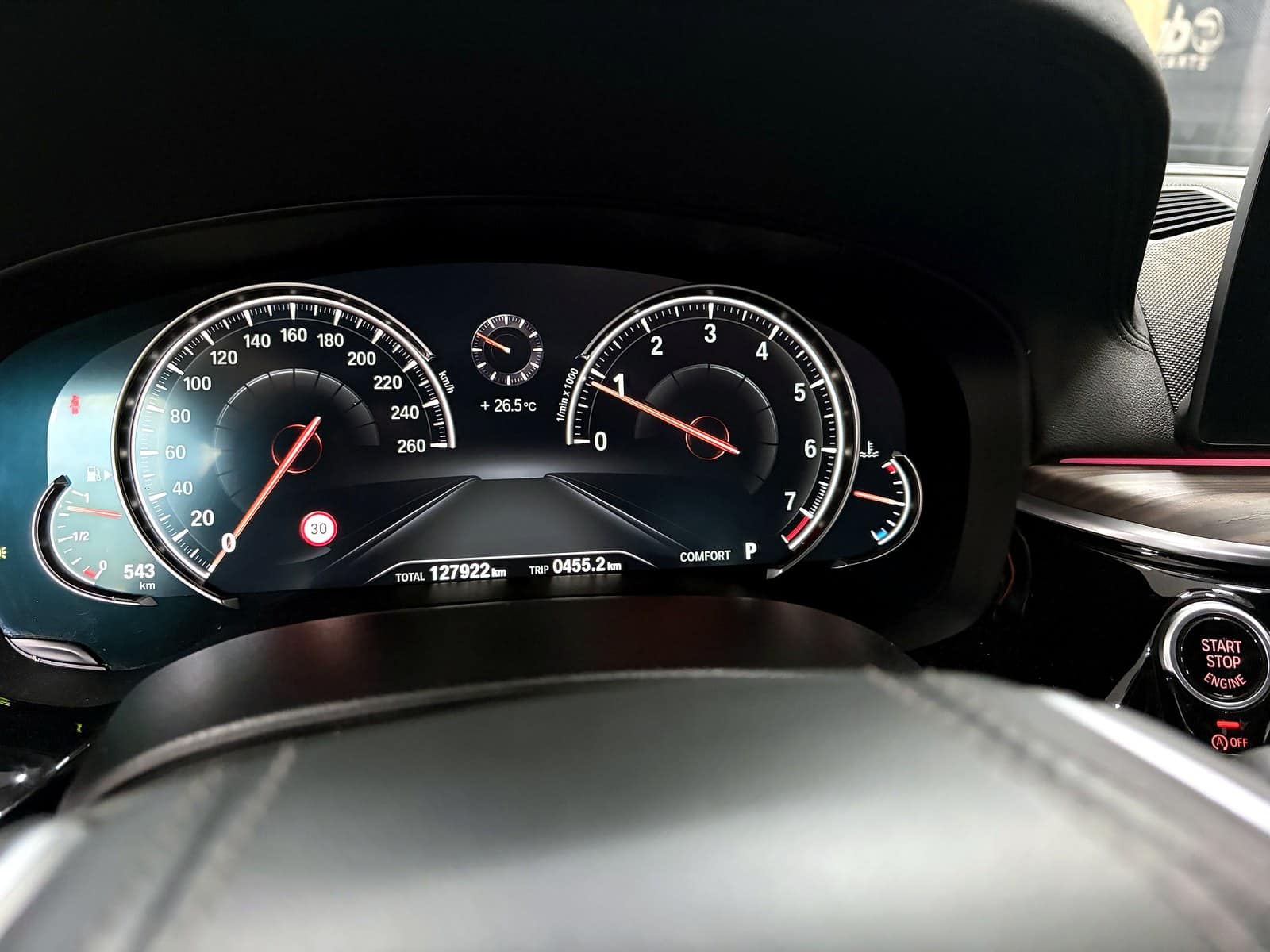

입고 당시 주행거리는 12만 7천km대였습니다. 기본 상태부터 기록해두고 진단기를 연결했습니다.

진단기가 잡은 코드는 무엇이었나

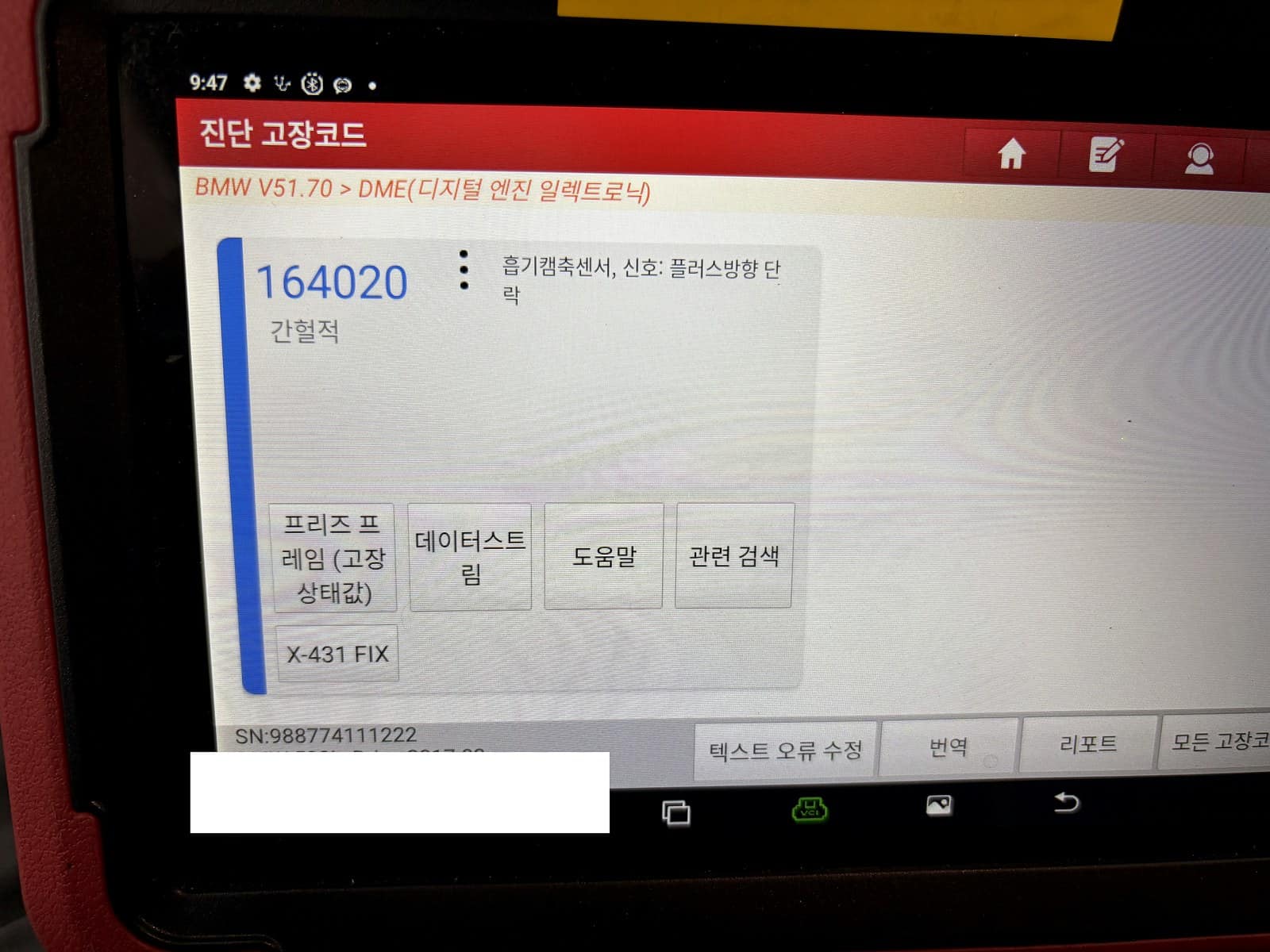

진단기에는 164020번, '흡기캠축센서 신호 플러스방향 단락' 코드가 간헐적으로 기록돼 있었습니다. 상시가 아니라 간헐적으로 뜬 코드라는 점이 이번 진단의 핵심이었습니다.

상시 코드라면 센서나 배선이 완전히 끊어졌다는 뜻이지만, 간헐적 코드는 흔들리거나 온도가 바뀔 때만 순간적으로 신호가 끊긴다는 뜻입니다. 그래서 접점이나 배선 쪽 문제일 가능성을 먼저 열어두고 점검을 시작했습니다.

왜 센서부터 의심하지 않았을까요?

코드 이름만 보면 캠축센서 자체를 먼저 갈아 끼우기 쉽습니다. 하지만 간헐적 단락은 센서 내부보다 센서까지 이어지는 배선 쪽에서 더 자주 나옵니다.

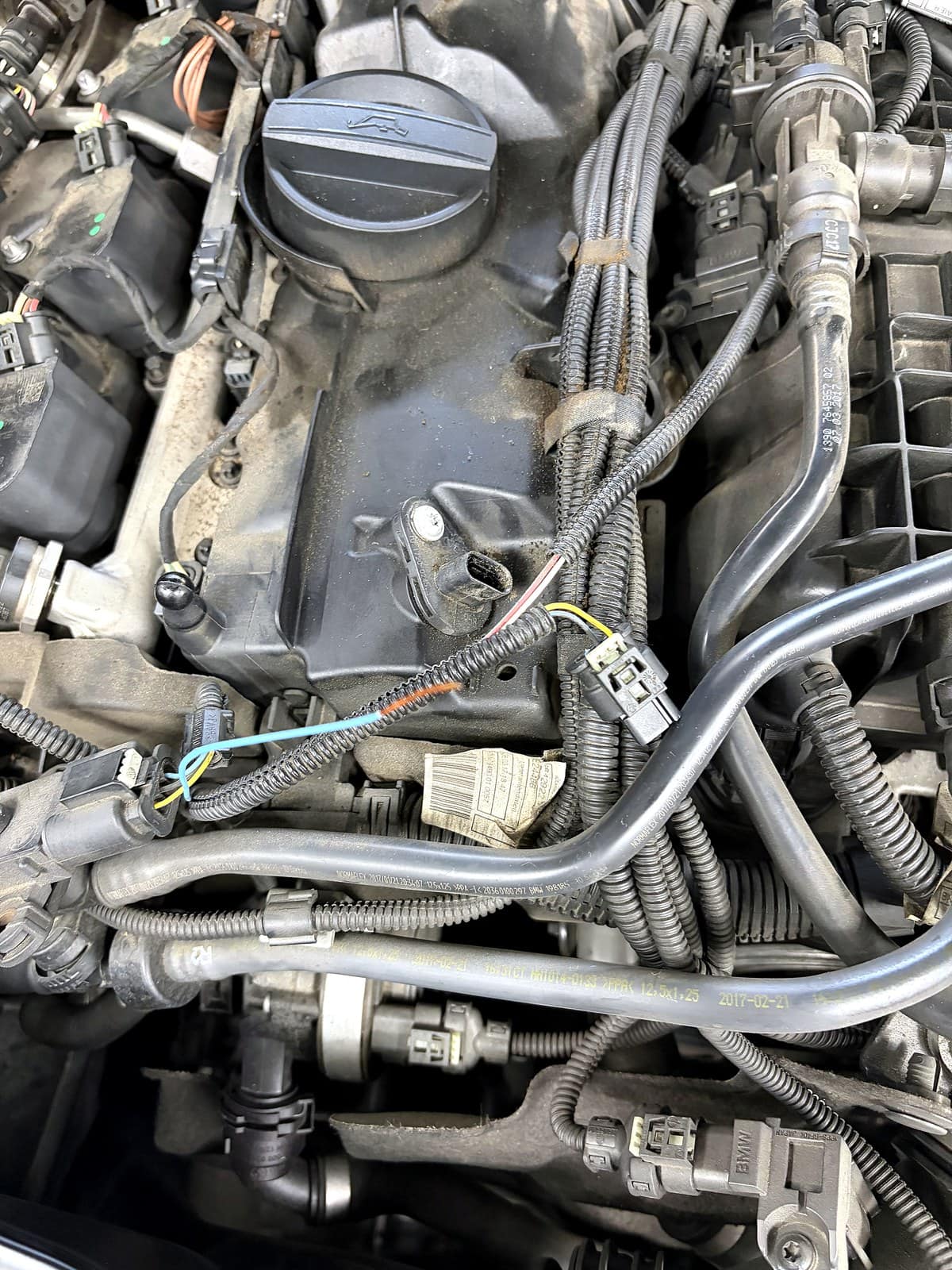

센서를 새것으로 바꿔도 배선이 원인이면 증상은 똑같이 재발합니다. 그래서 센서를 분리하기 전에 커넥터와 배선 상태부터 눈으로 먼저 확인했습니다.

배선을 따라가 보니

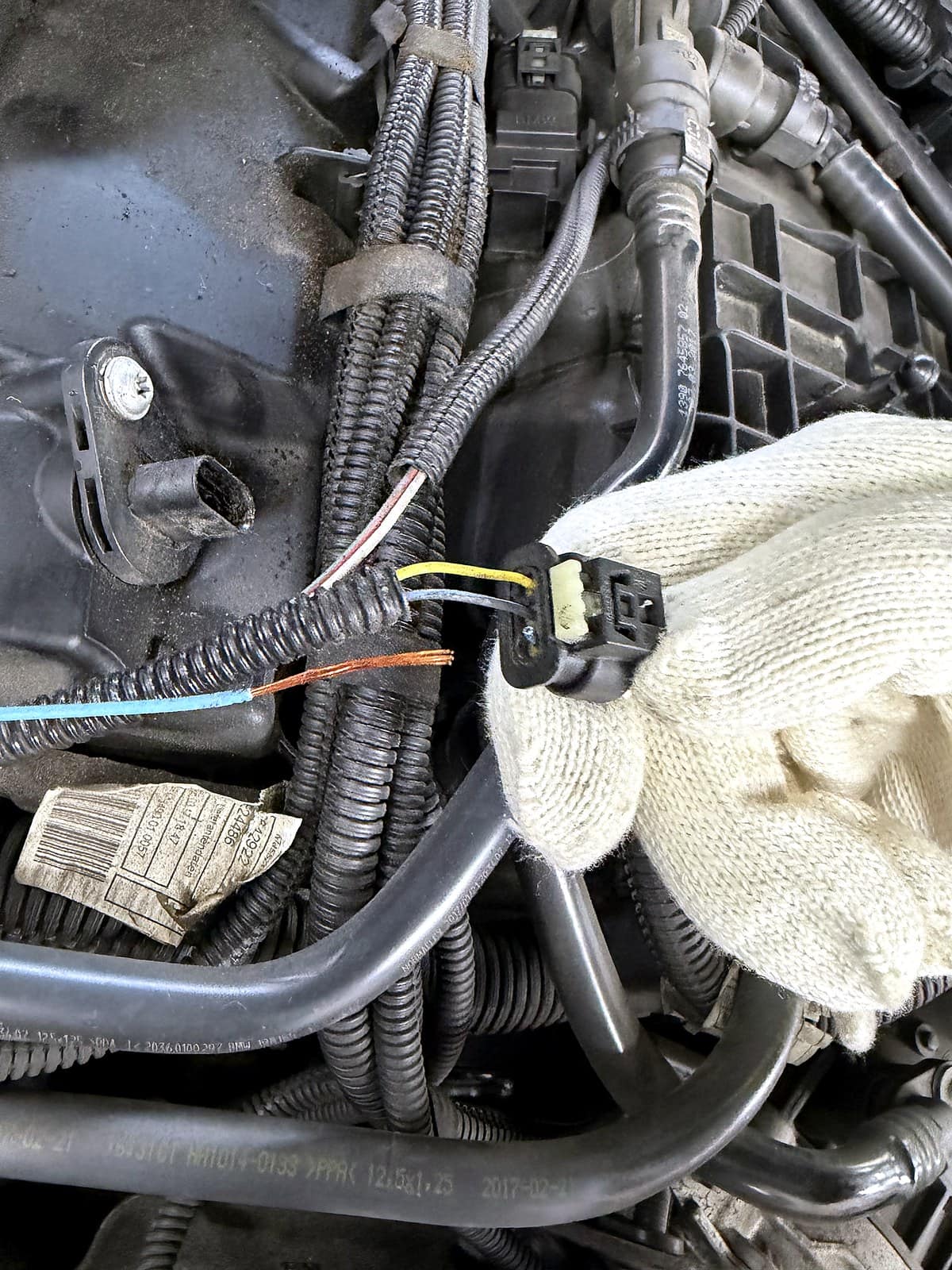

커넥터 쪽 배선을 감싼 보호 튜브를 걷어내자 피복이 벗겨진 구간이 나왔습니다. 겉으로 튜브가 멀쩡해 보여도 그 안쪽은 전혀 다른 상태였습니다.

피복 안쪽 구리선이 그대로 드러나 있었고, 옆 배선과 맞닿을 듯 말 듯한 간격이었습니다. 주행 중 진동으로 두 선이 스치듯 붙었다 떨어지기를 반복하면서 간헐적으로 신호가 끊긴 것으로 보였습니다.

왜 하필 이 자리가 벗겨졌을까요?

이 배선은 밸브커버 옆 뜨거운 구간을 지나면서 다른 호스·배선과 함께 묶여 있는 자리였습니다. 엔진 열기와 진동을 오래 받다 보면 보호 튜브 안에서 피복이 서서히 마모됩니다.

겉에서 만져봐서는 이상을 느끼기 어려운 위치라서, 코드를 잡아 배선을 하나하나 따라가 보지 않으면 놓치기 쉬운 부분이었습니다.

센서를 갈아도 다시 뜨는 이유

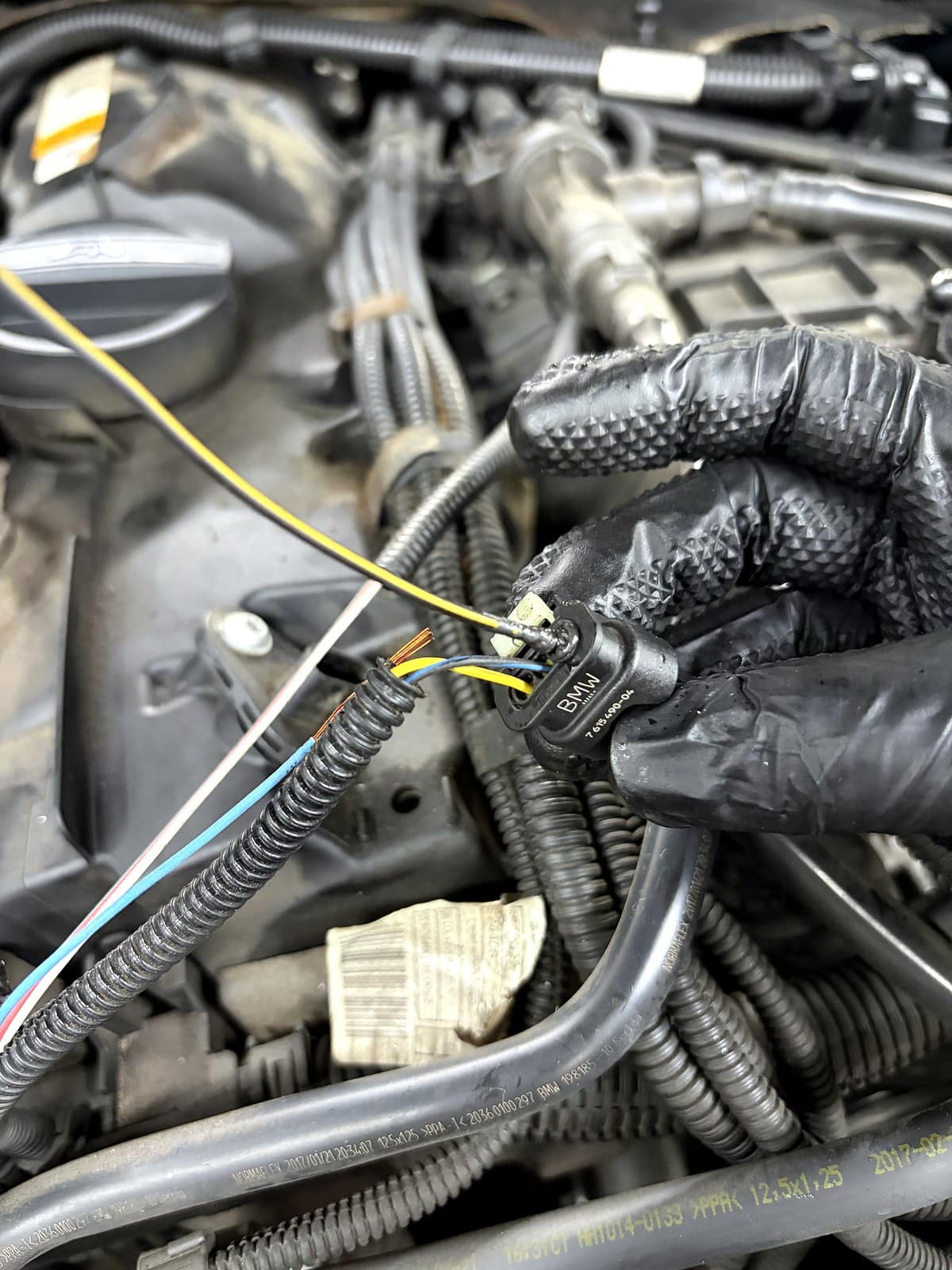

노출된 구간을 정리하고 배선을 다시 연결한 뒤, 절연 처리와 보호 튜브까지 새로 정돈했습니다. 캠축센서 자체는 정상으로 확인돼 교체하지 않았습니다.

배선을 손보지 않고 센서만 바꿨다면, 똑같은 자리가 똑같은 이유로 다시 벗겨지면서 경고등도 다시 켜졌을 겁니다. 재점검까지 마치고 간헐적으로 뜨던 코드가 더 이상 잡히지 않는 것을 확인했습니다.

간헐적 경고등, 이렇게 접근해야 하는 이유

계속 켜져 있지 않고 껐다 켜졌다 하는 경고등은 오히려 원인 파악이 더 까다롭습니다. 이번처럼 배선 쪽 문제인 경우, 코드 이름만 보고 부품부터 갈면 시간과 비용만 들고 증상은 그대로 남을 수 있습니다.

간헐적으로 뜨는 엔진경고등이 있다면 부품 교체 전에 배선 상태까지 확인해보시는 걸 권해드립니다.

자주 묻는 질문

BMW 530i 캠축센서 코드가 뜨면 센서부터 갈아야 하나요?

꼭 그렇지 않습니다. 특히 간헐적으로 뜨는 코드는 센서 자체보다 센서로 가는 배선 쪽 문제인 경우가 많아서, 배선 상태부터 확인하는 게 순서입니다.

간헐적 코드와 상시 코드는 뭐가 다른가요?

상시 코드는 센서나 배선이 완전히 끊어졌다는 뜻이고, 간헐적 코드는 흔들리거나 온도가 바뀔 때만 순간적으로 신호가 끊긴다는 뜻입니다. 원인을 찾는 접근 방법도 달라집니다.

배선 피복이 왜 벗겨지나요?

이번 경우처럼 엔진 열기와 진동을 오래 받는 자리에 배선이 지나가면, 보호 튜브 안에서 피복이 서서히 마모되면서 안쪽 구리선이 드러날 수 있습니다.

센서만 새것으로 갈면 안 되나요?

원인이 배선이라면 센서만 바꿔도 같은 자리가 같은 이유로 다시 벗겨져 증상이 재발합니다. 배선을 정리하고 절연 처리까지 마쳐야 재발을 막을 수 있습니다.

엔진경고등이 켜졌다 꺼졌다 반복하면 그냥 타도 되나요?

권장하지 않습니다. 간헐적인 증상은 특정 조건에서만 나타나기 때문에 방치하면 원인을 찾기가 더 어려워질 수 있어 초기에 진단받아 보시는 게 좋습니다.

광주에서 BMW 캠축센서·배선 관련 정비가 가능한가요?

가능합니다. 광주 H모터스는 BMW를 포함한 수입차 전장·배선 계통 정비를 진행하고 있으며, 방문 전 예약해 주시면 증상에 맞게 준비해 두겠습니다.

간헐적으로 엔진경고등이 켜진다면 H모터스로 문의하세요

코드 이름만 보고 부품을 바로 갈기보다, 간헐적 증상이라면 배선 상태까지 확인하는 게 먼저입니다.

이번 530i처럼 커넥터 안쪽 배선이 원인인 경우가 적지 않으니, 경고등이 반복해서 켜진다면 한 번쯤 점검받아 보시길 권해드립니다.
