광주 BMW 7시리즈 겉벨트 세트·인터쿨러 호스 교환, 호스 표면이 갈라져 있었습니다 (광주 H모터스)

계기판 누적 138,742km의 BMW 7시리즈(G11/G12)가 수완광산점에 입고되어 겉벨트 세트(벨트·텐셔너·아이들러 풀리), 인터쿨러 호스, 흡기 하단부 냉각수 라인을 교환했습니다. 손으로 구부려 보니 인터쿨러 호스 고무 표면이 갈라져 있었고, 작업 중 헤드커버 부위의 누유 흔적도 확인되어 빠른 정비를 안내해 드렸습니다.

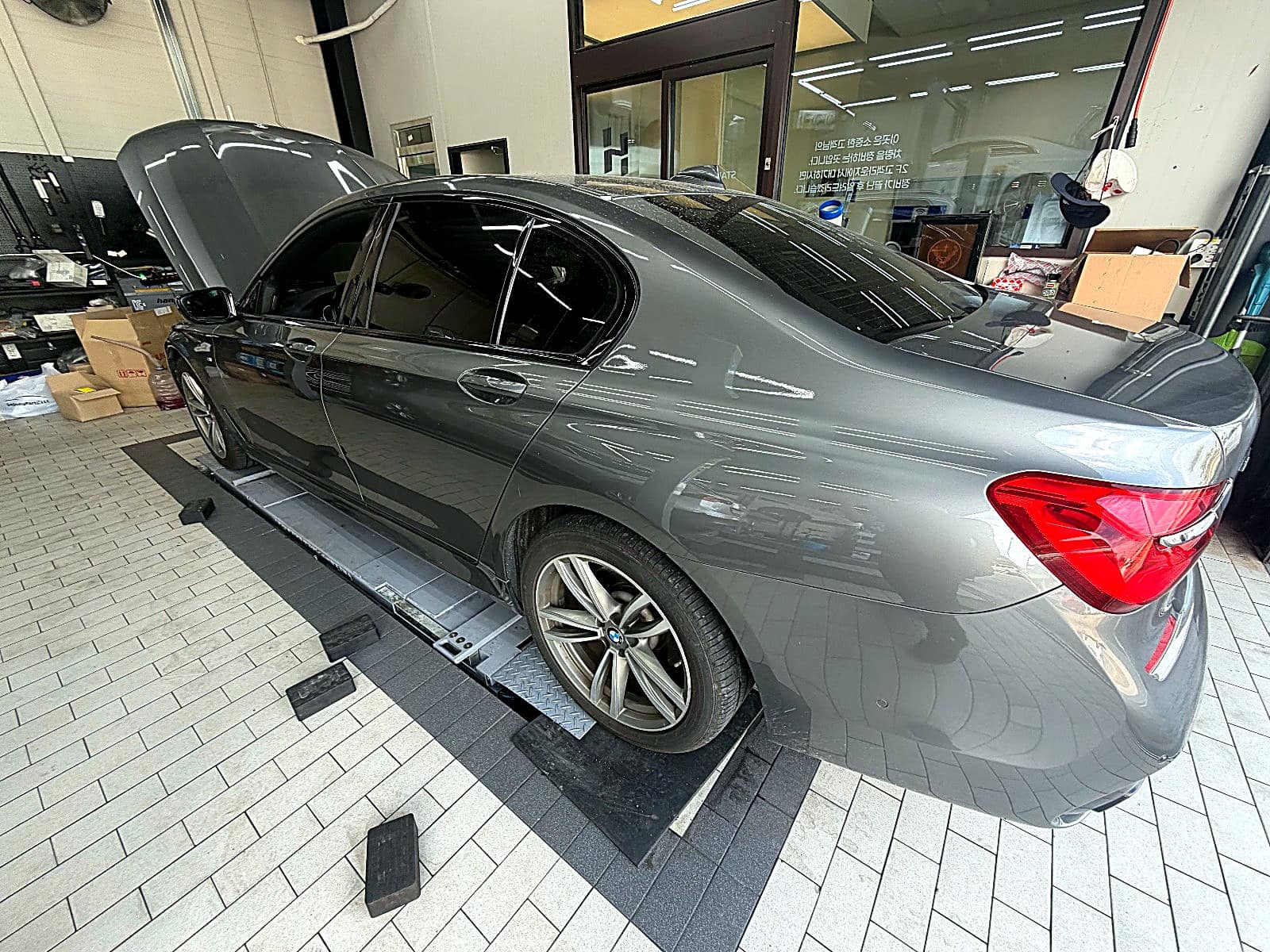

수완광산점 H모터스에 겉벨트 세트와 인터쿨러 호스 교환으로 입고된 회색 BMW 7시리즈 G11/G12 측면

이 글에서 다루는 내용

1. 어떤 차가 입고됐나

2. 겉벨트 세트는 왜 같이 바꾸나요?

3. 벨트를 풀려면 앞부분을 먼저 열어야 합니다

4. 새 겉벨트 세트 장착

5. 인터쿨러 호스는 왜 갈라지나요?

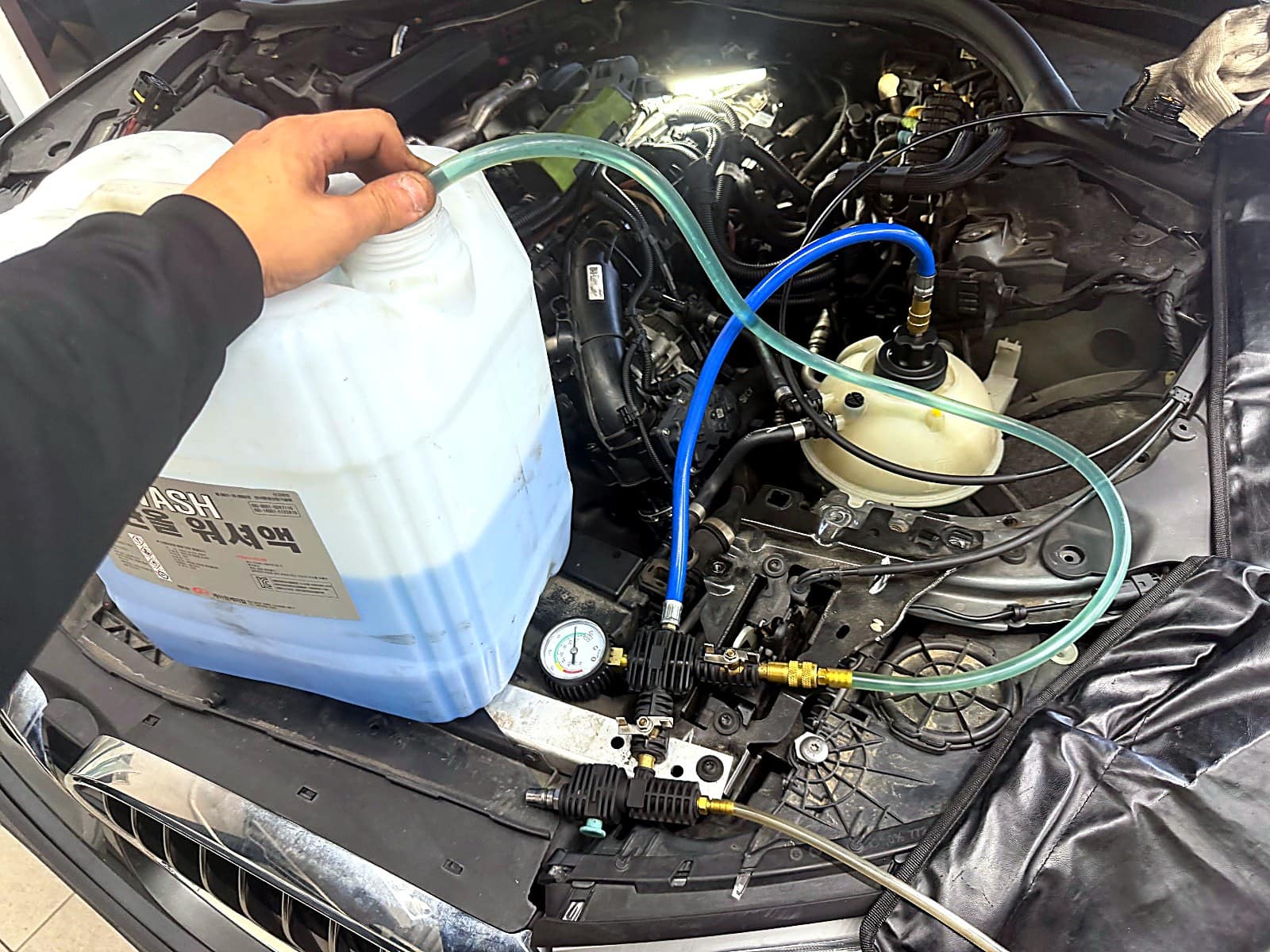

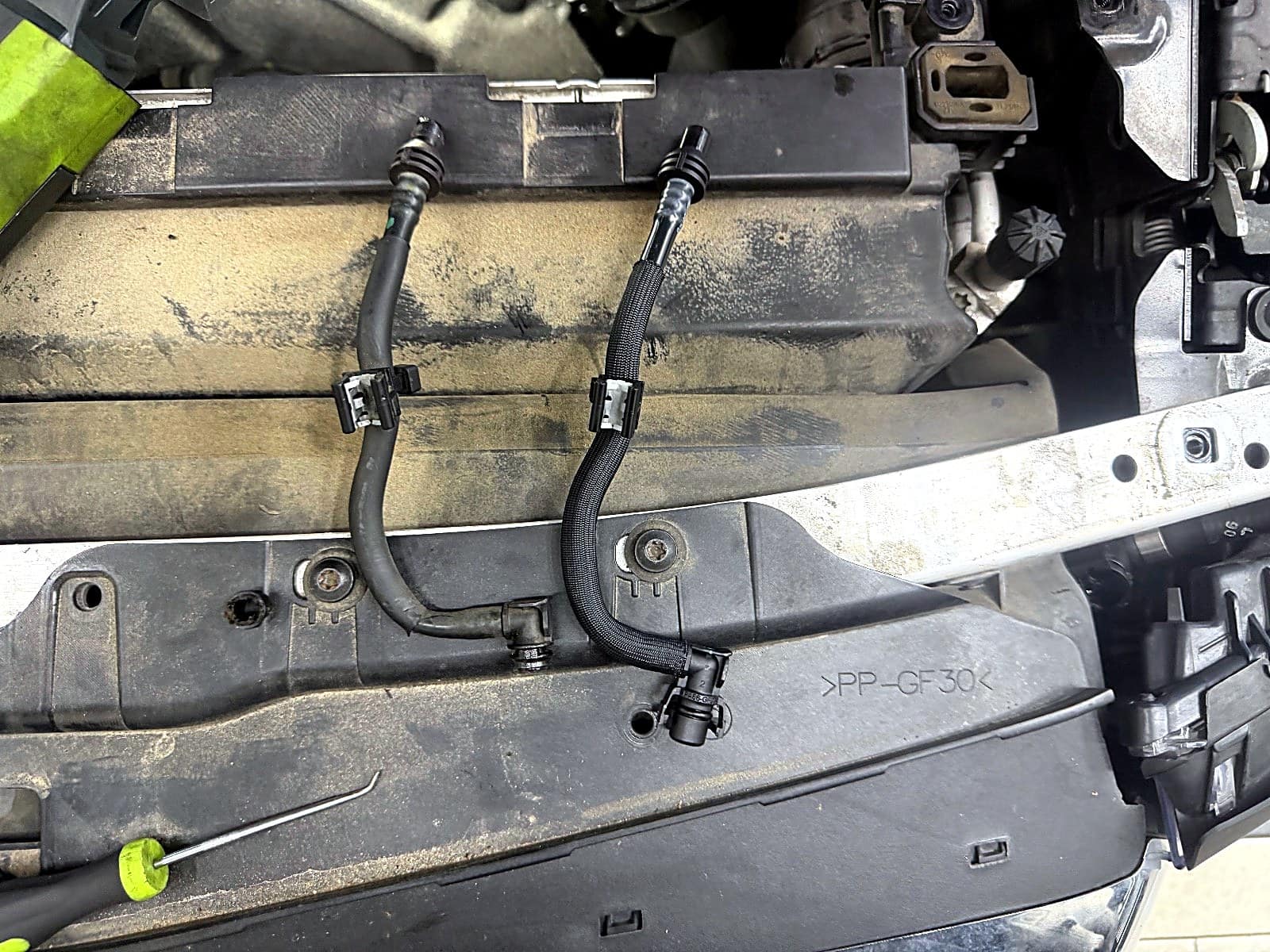

6. 흡기 하단부 냉각수 라인 교환과 에어빼기

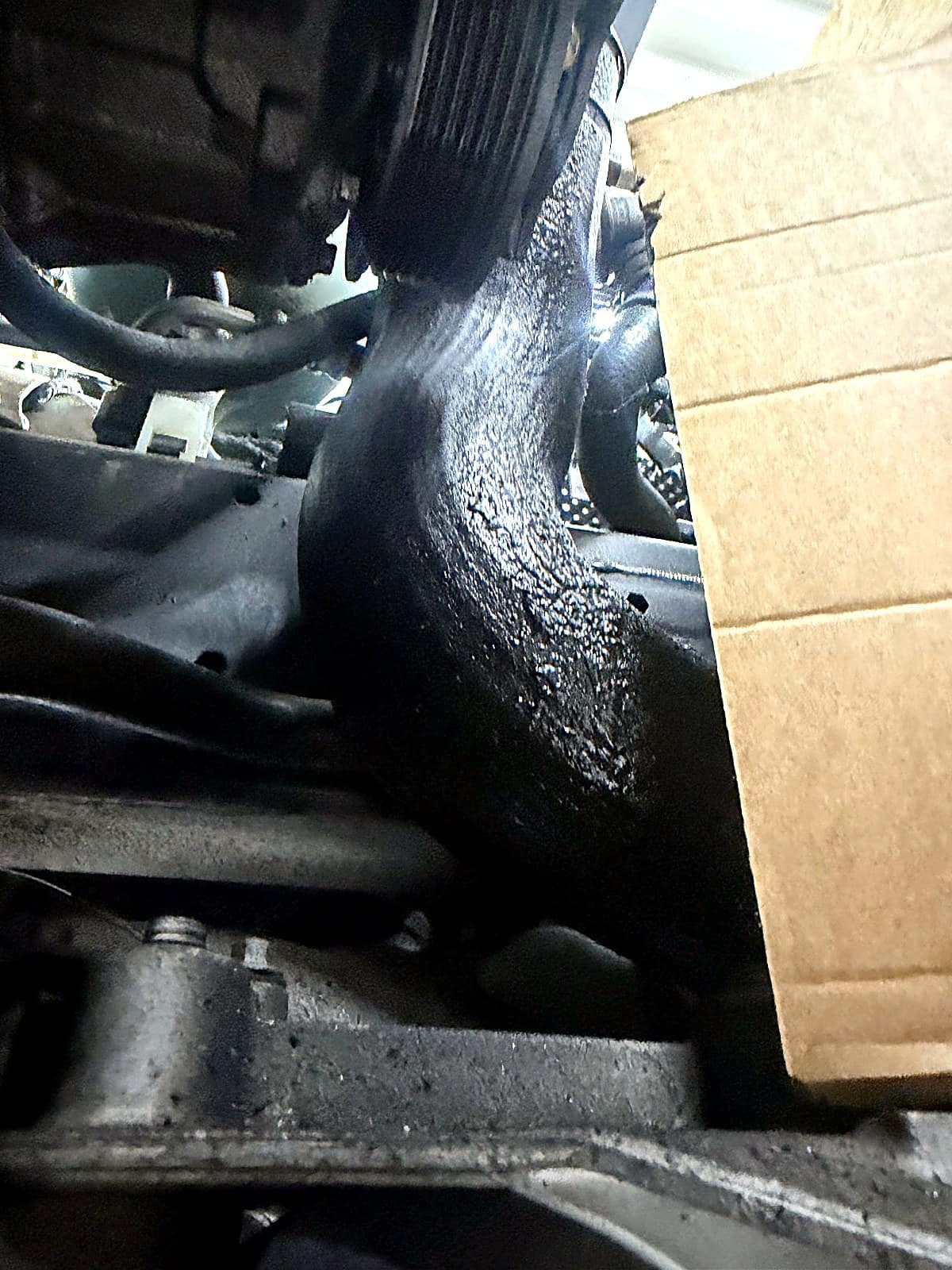

7. 점검 중 발견한 헤드커버 누유와 브레이크 디스크

8. 겉벨트·인터쿨러 호스 점검 시기

어떤 차가 입고됐나

회색 BMW 7시리즈(G11/G12)입니다. 직렬 6기통 가솔린 터보 엔진이 들어간 차로, 겉벨트 세트와 인터쿨러 호스, 흡기 하단부 냉각수 라인을 교환하기 위해 수완광산점에 입고됐습니다.

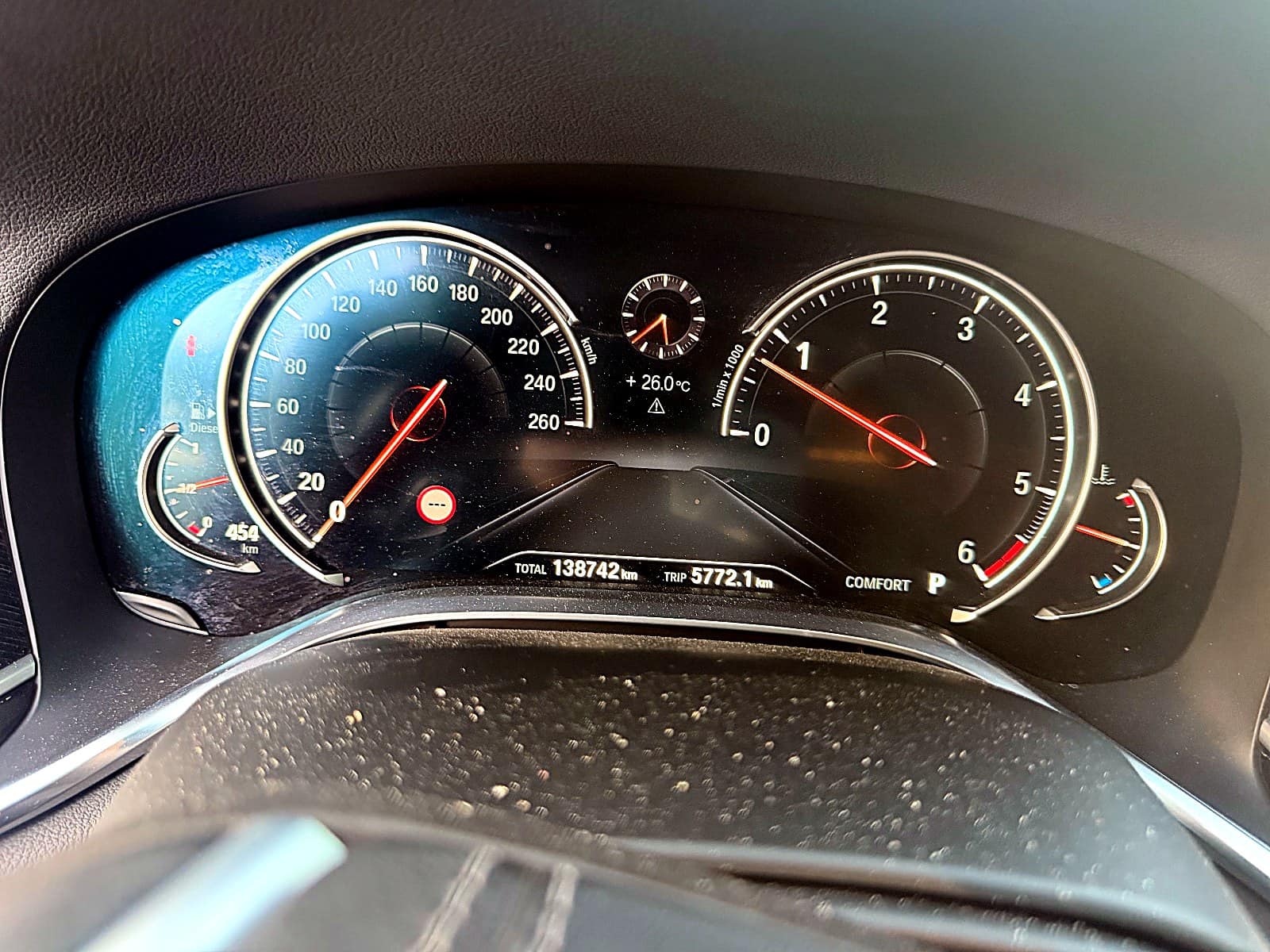

계기판의 누적 주행거리는 138,742km입니다. 10만 km를 훌쩍 넘긴 구간이라 고무와 플라스틱으로 된 부품이 한꺼번에 나이를 먹는 시기이고, 그래서 이번처럼 벨트와 호스, 냉각수 라인을 함께 정리하는 경우가 많습니다.

겉벨트 세트는 왜 같이 바꾸나요?

겉벨트는 엔진 앞쪽에서 발전기, 워터펌프, 에어컨 컴프레서 같은 보조 장치를 돌리는 고무 벨트입니다. 이 벨트가 일정한 힘으로 팽팽하게 걸려 있도록 잡아 주는 부품이 텐셔너이고, 벨트의 방향과 접촉각을 잡아 주는 부품이 아이들러 풀리입니다.

벨트만 새것으로 바꾸고 텐셔너와 풀리를 그대로 두면, 오래된 베어링이 새 벨트에 소음이나 마모를 일으킬 수 있습니다. 그래서 벨트, 텐셔너, 아이들러 풀리를 한 세트로 같이 교환하는 방식으로 작업했습니다.

벨트를 풀려면 앞부분을 먼저 열어야 합니다

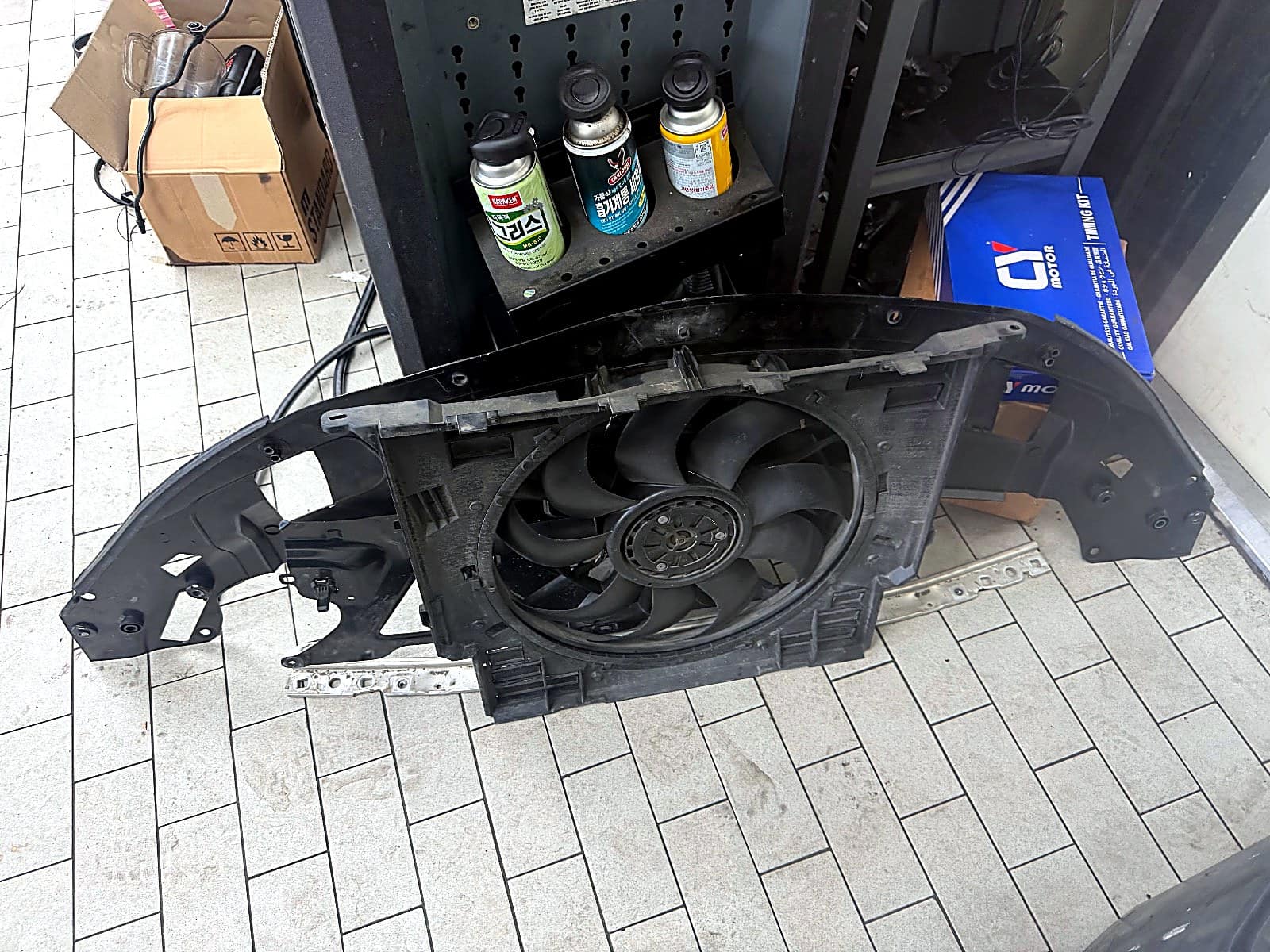

BMW 7시리즈 작업 공간 확보를 위해 떼어 내 바닥에 둔 냉각팬과 팬 슈라우드

7시리즈는 엔진룸이 빽빽해서 벨트 쪽에 손이 닿으려면 앞부분을 먼저 분해해야 합니다. 사진은 냉각팬과 팬 슈라우드를 떼어 바닥에 내려놓은 모습입니다. 벨트와 풀리 주변 작업 공간을 확보하기 위한 과정입니다.

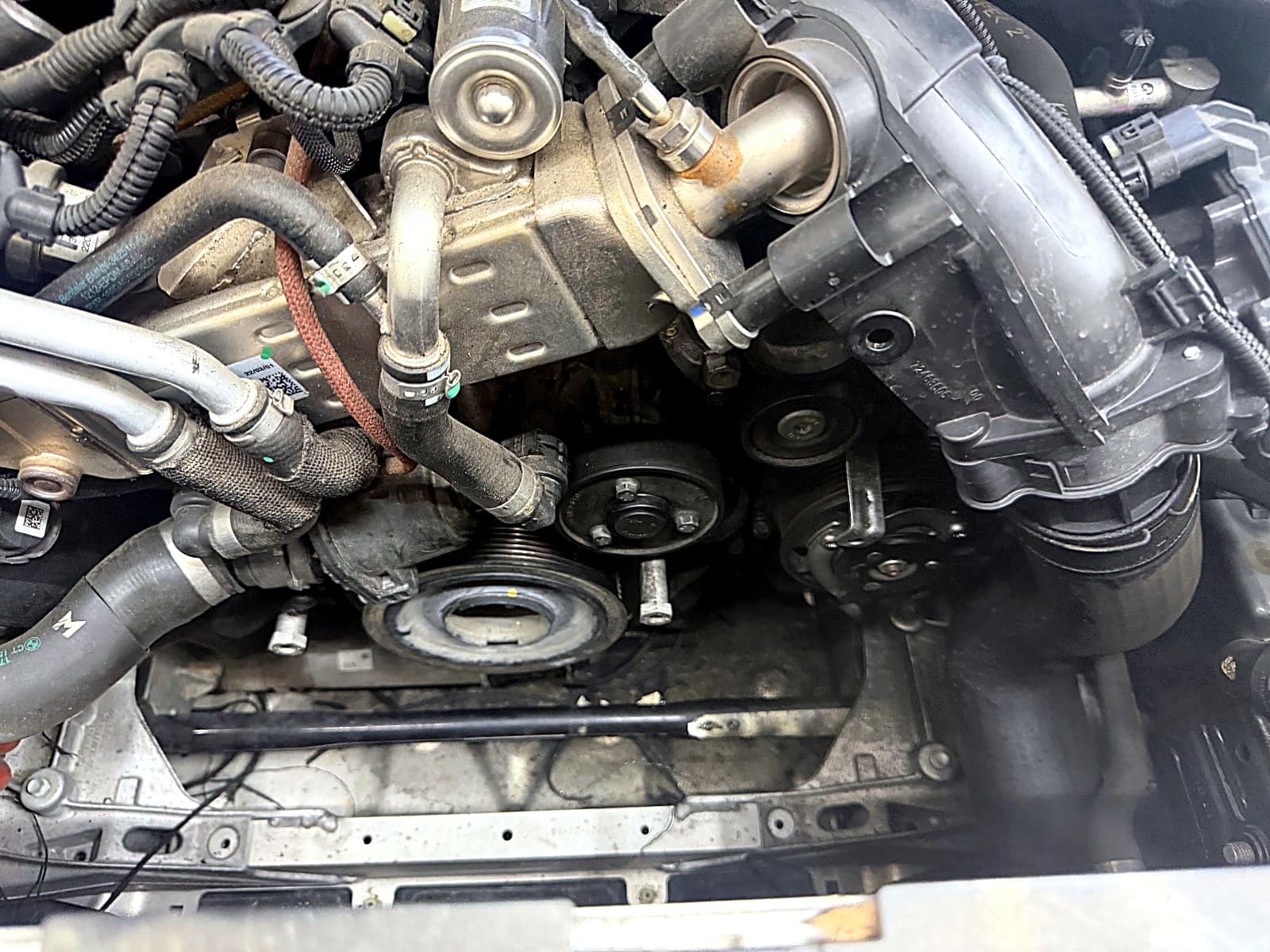

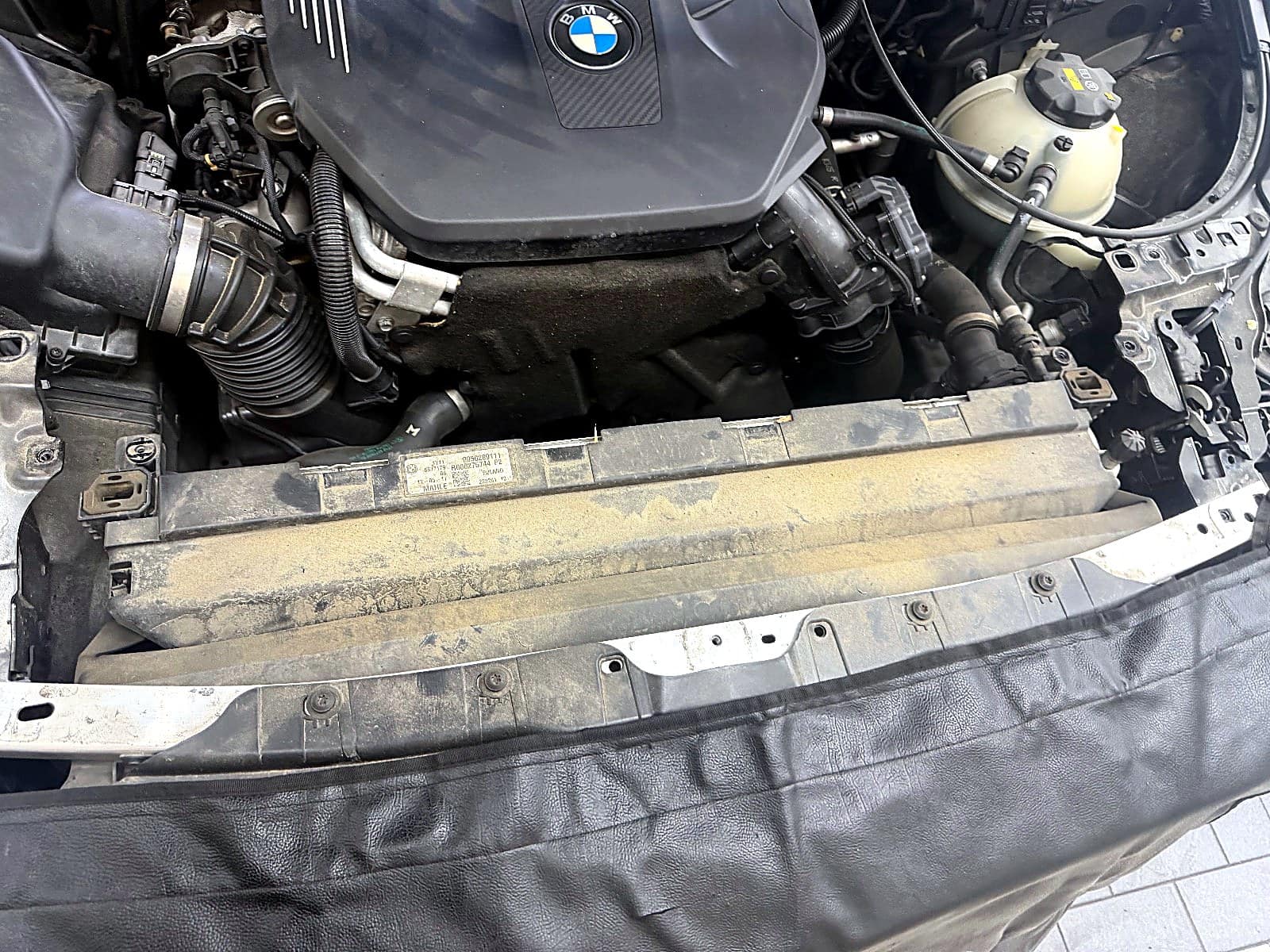

팬을 걷어 내면 라디에이터 앞과 벨트, 풀리 주변이 한눈에 보입니다. 이 상태에서 벨트가 걸린 경로와 풀리 상태를 먼저 살펴본 뒤 탈거를 시작했습니다.

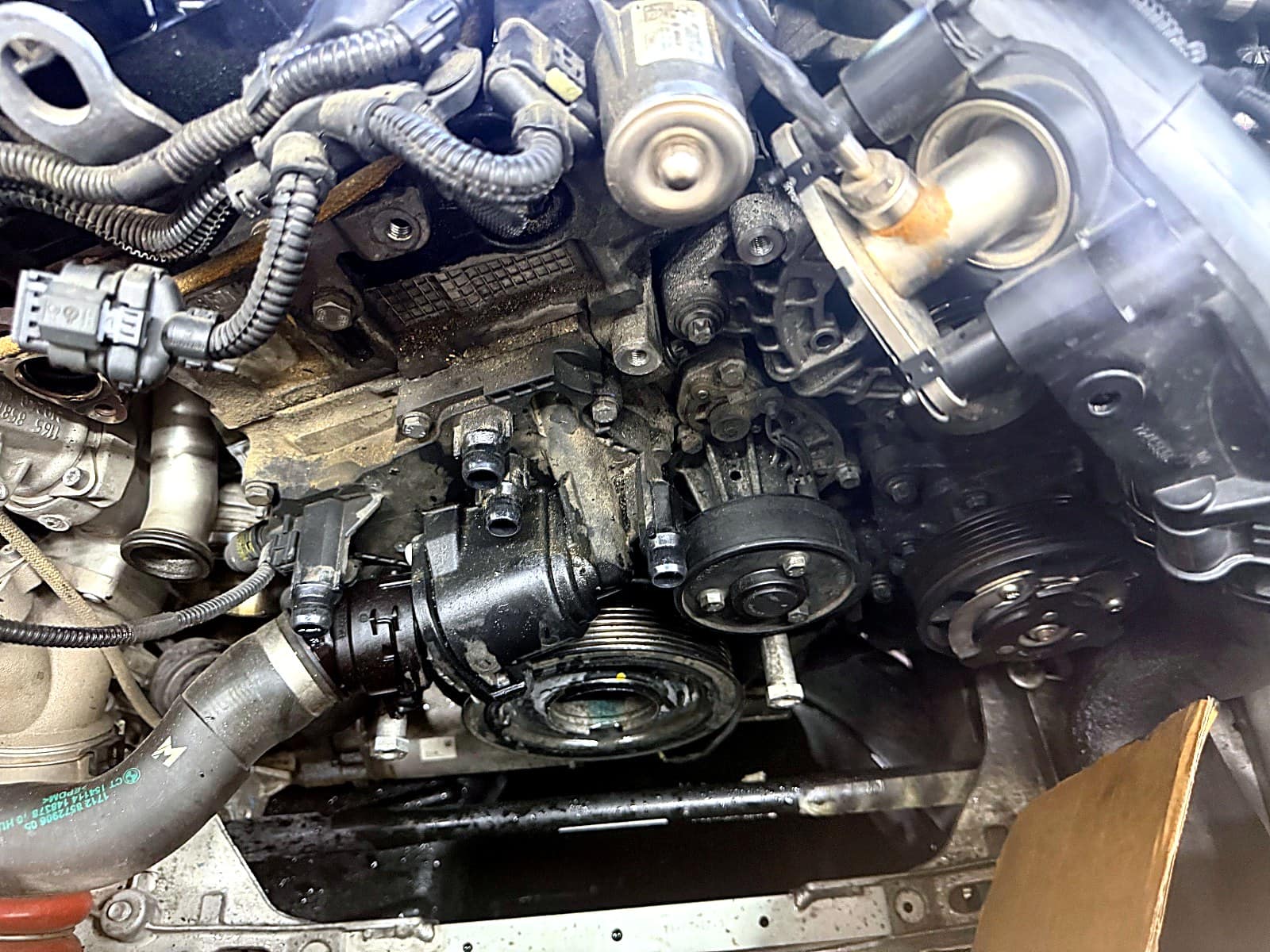

벨트를 벗겨 낸 모습입니다. 이 상태에서 풀리가 부드럽게 도는지, 텐셔너가 제 역할을 하는지도 손으로 확인할 수 있습니다.

새 겉벨트 세트 장착

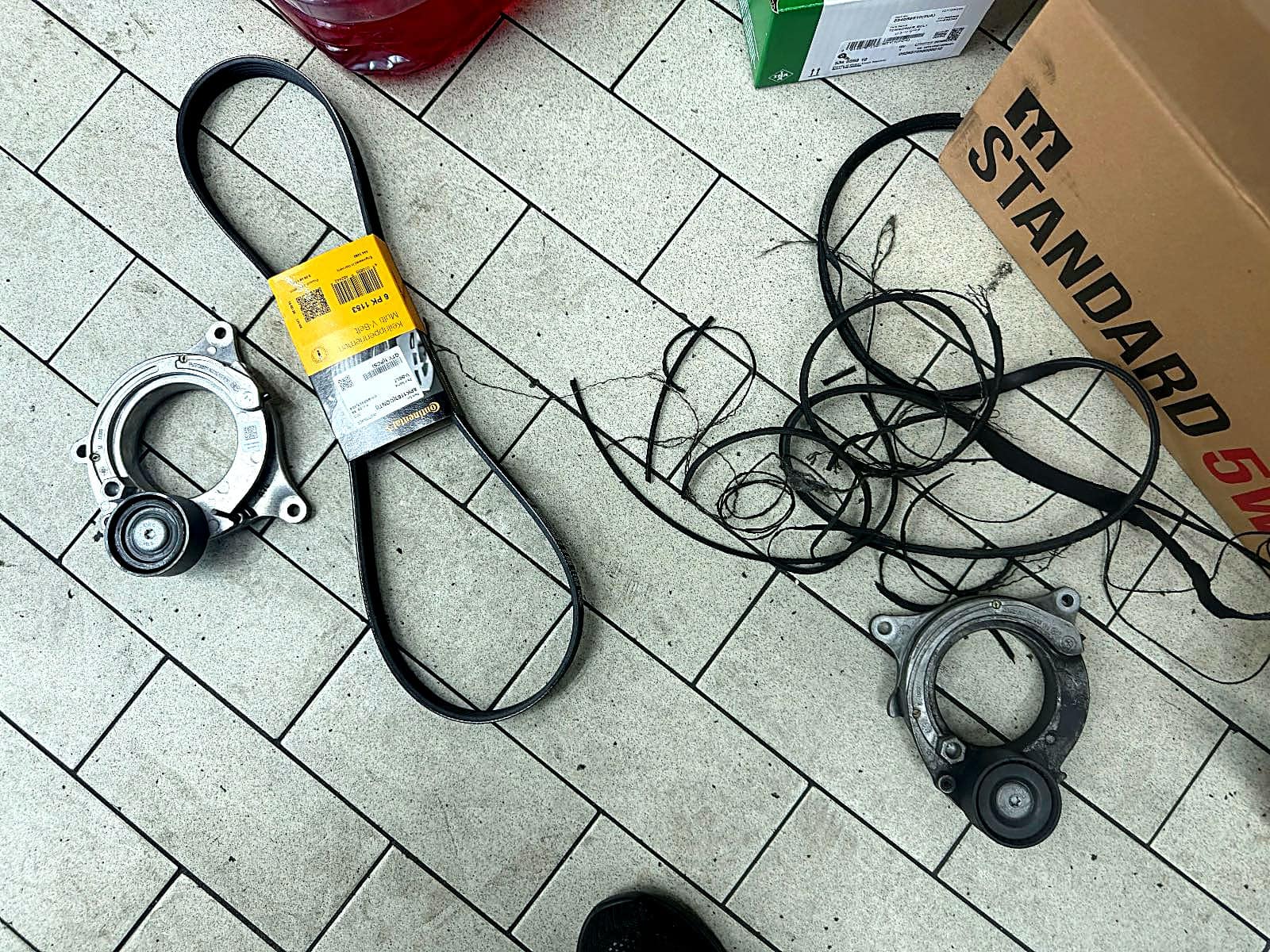

바닥에 놓인 것이 포장 라벨이 붙은 신품 벨트와 떼어 낸 텐셔너, 풀리입니다. 교환 전 부품과 새 부품을 나란히 두고 보면 상태 차이를 한눈에 확인할 수 있습니다.

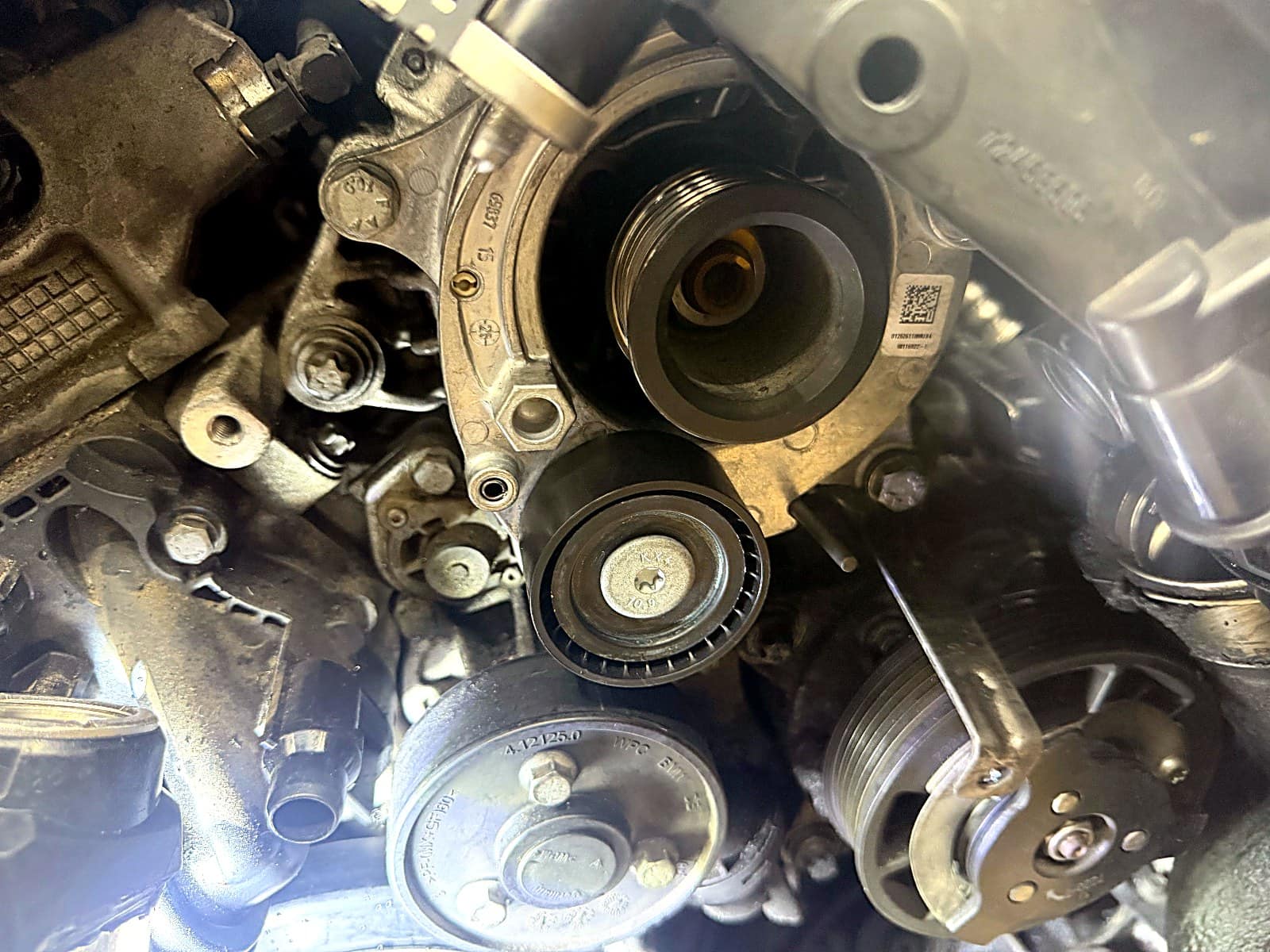

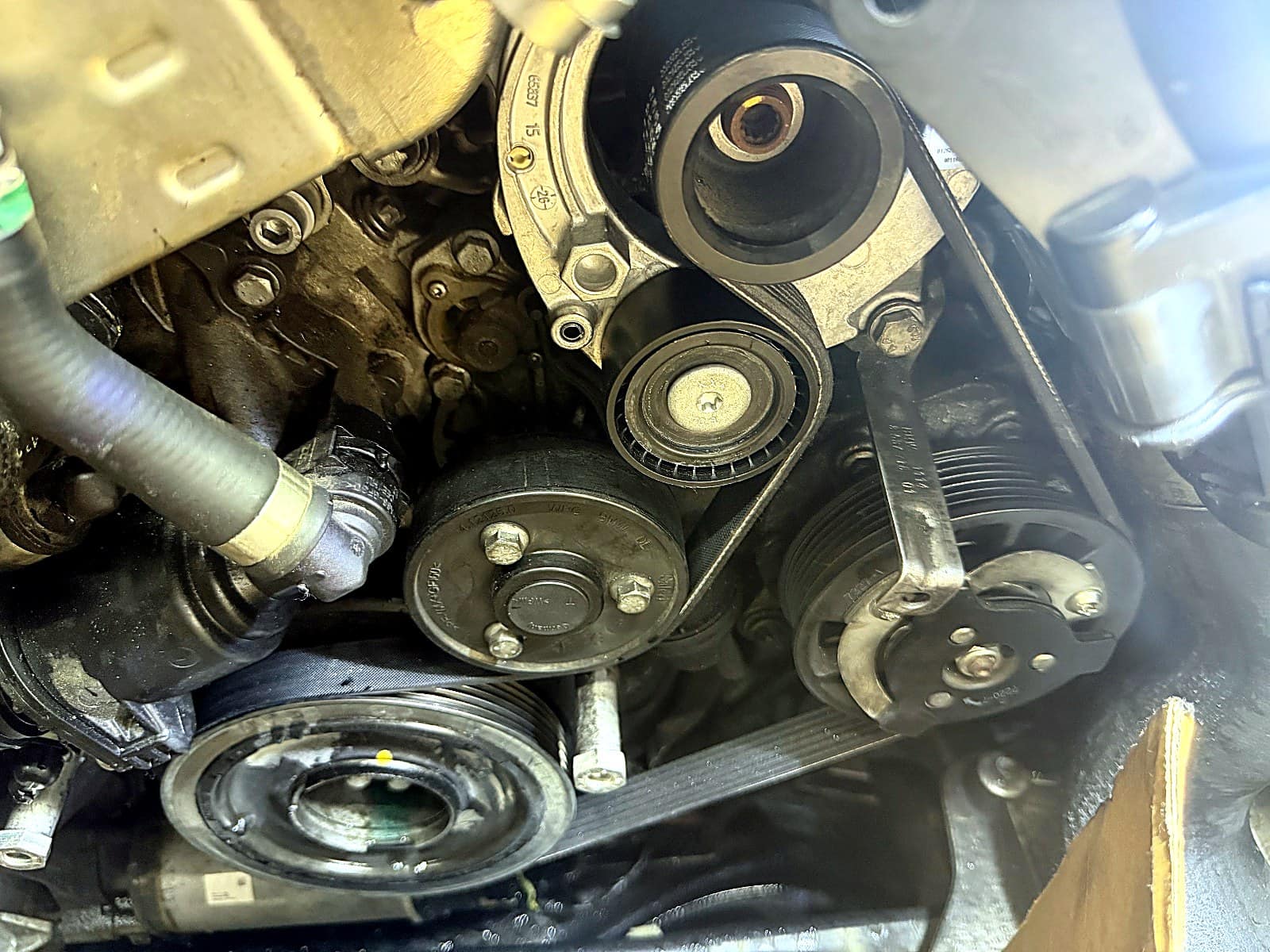

새 텐셔너를 먼저 달고 새 벨트를 정해진 경로대로 걸었습니다. 벨트가 풀리 홈에 정확히 올라앉았는지까지 확인하고 이 단계를 마무리했습니다.

인터쿨러 호스는 왜 갈라지나요?

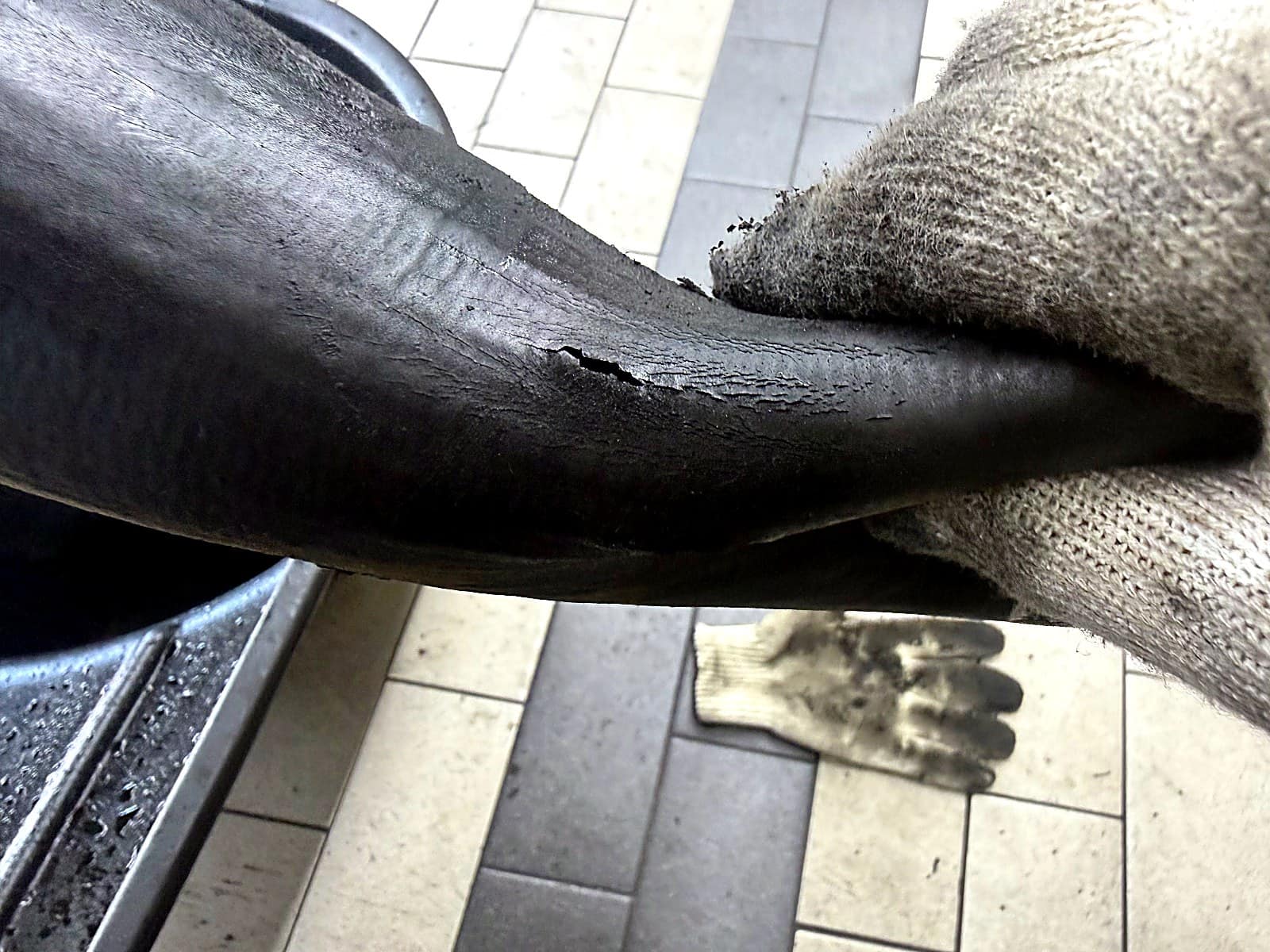

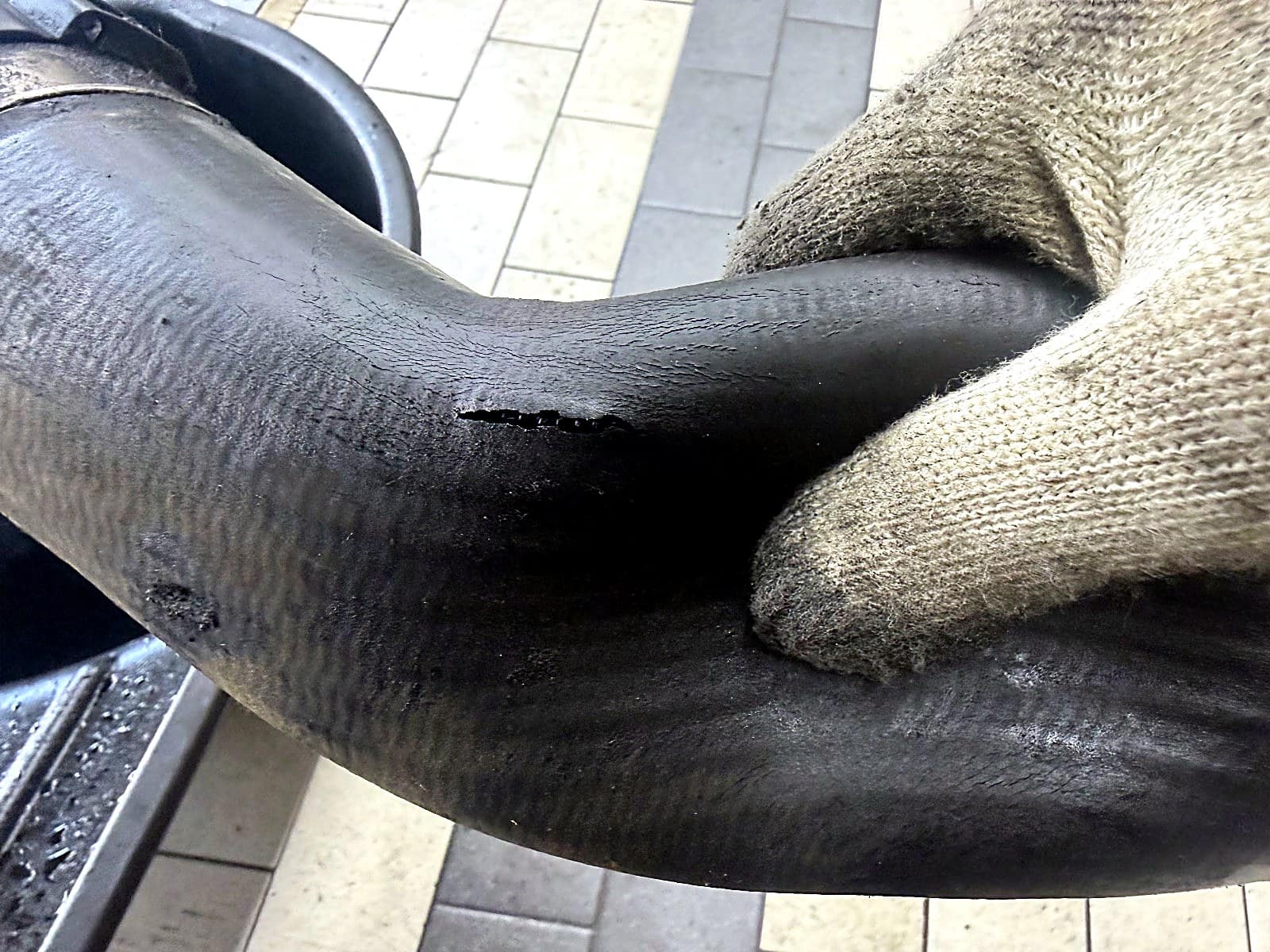

BMW 7시리즈 인터쿨러 호스를 손으로 구부리자 고무 표면이 갈라져 보이는 모습

인터쿨러 호스를 손으로 구부려 보니 고무 표면이 갈라지는 것이 확인됐습니다. 겉으로 볼 때는 멀쩡해 보여도, 구부릴 때 균열이 벌어지는 호스는 이미 고무가 굳어 탄력을 잃었다는 신호입니다.

인터쿨러 호스는 터보가 압축한 공기가 지나가는 길입니다. 열과 압력을 오래 받으면 고무가 딱딱해지고 갈라질 수 있는데, 이렇게 균열이 커지면 일반적으로 압력이 새어 출력이 떨어지거나 경고등이 들어올 가능성이 있습니다. 이 차에서 그런 증상이 있었다는 뜻이 아니라, 균열을 미리 발견해 교환한 사례입니다.
