광주 벤츠 GLC300e 엔진경고등, 하이브리드 냉각회로 전환밸브가 원인이었습니다 (광주 H모터스)
벤츠 GLC300e 4MATIC이 엔진경고등과 냉각수 온도 경고 아이콘을 함께 띄운 채 입고됐습니다. 전체 모듈을 스캔하니 고장코드가 6개 잡혔는데, 그중 4개가 구동장치 컨트롤유닛(PTCU)에서 나온 것이었습니다. 하이브리드/고전압 배터리 모듈 냉각회로의…
벤츠 GLC300e 4MATIC이 엔진경고등과 냉각수 온도 경고 아이콘을 함께 띄운 채 입고됐습니다. 전체 모듈을 스캔하니 고장코드가 6개 잡혔는데, 그중 4개가 구동장치 컨트롤유닛(PTCU)에서 나온 것이었습니다. 하이브리드/고전압 배터리 모듈 냉각회로의 전환밸브(스위치오버밸브)가 원인이었습니다.
이 글에서 다루는 내용
1. 어떤 상태로 입고됐나
2. 진단기를 물려보니 — 6개 고장코드 중 4개가 한 곳에서
3. 왜 하이브리드 차량에만 있는 부품인가
4. 스위치오버밸브 교체
5. 작업을 마치고 확인한 것
어떤 상태로 입고됐나

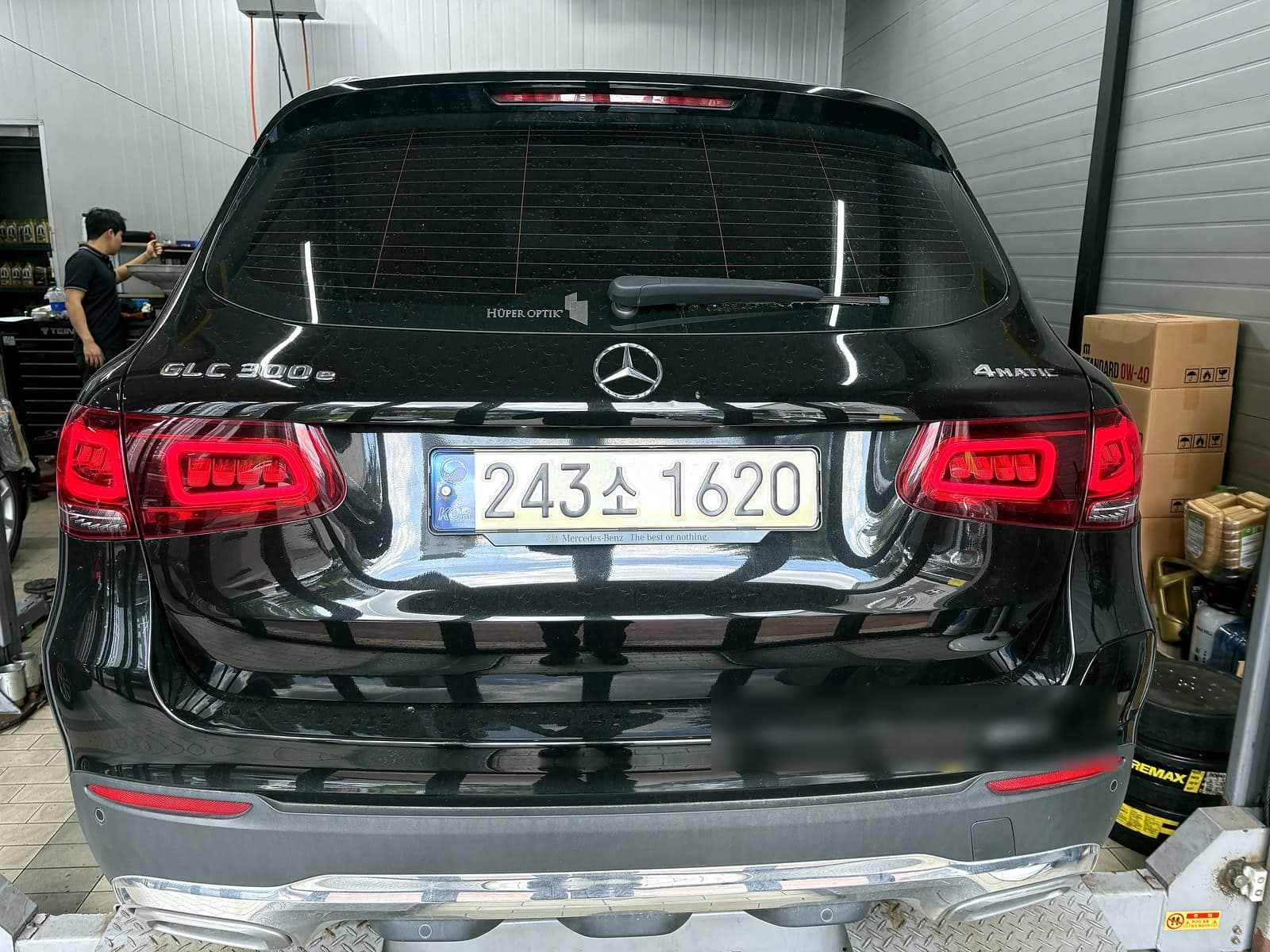

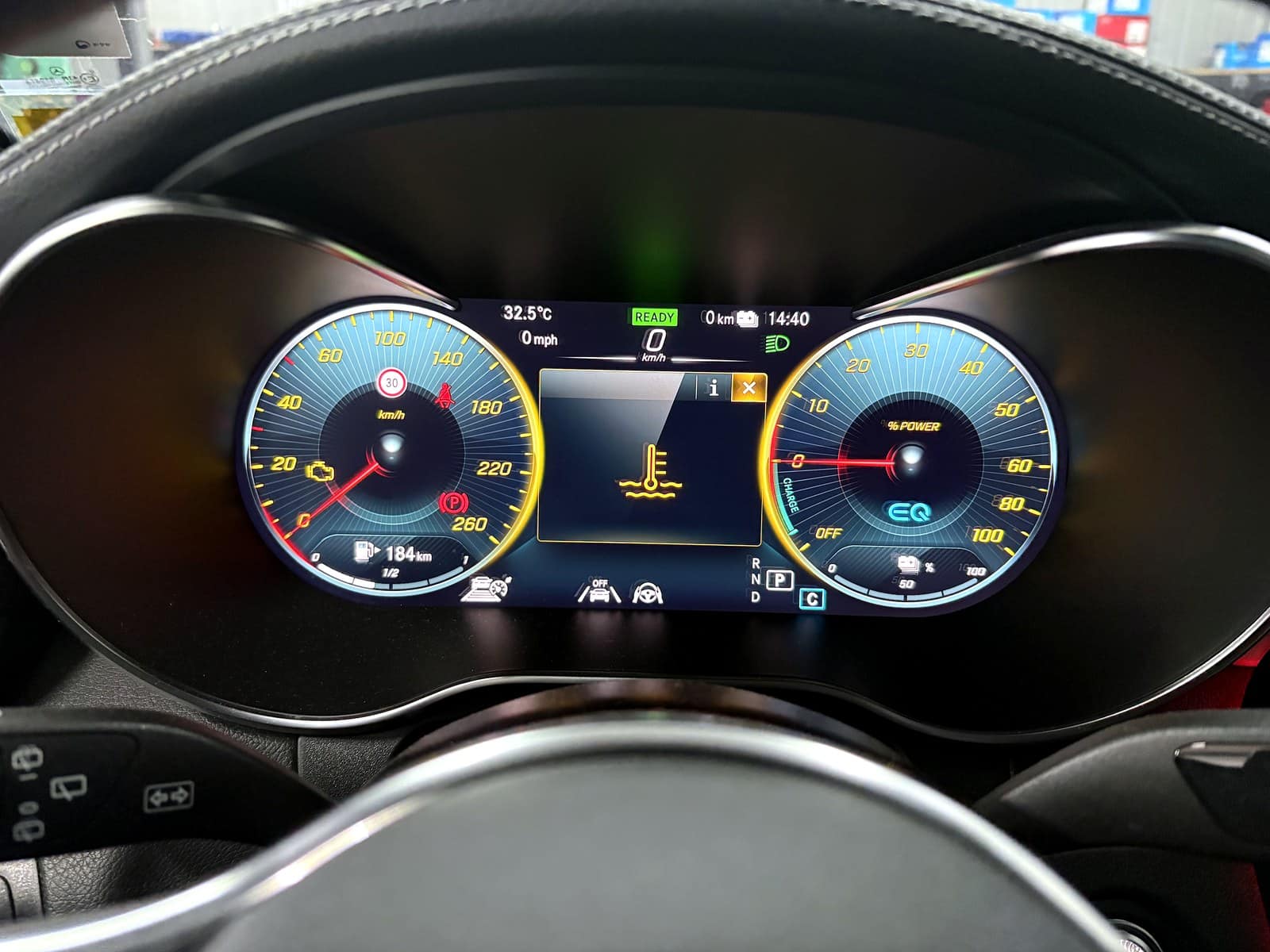

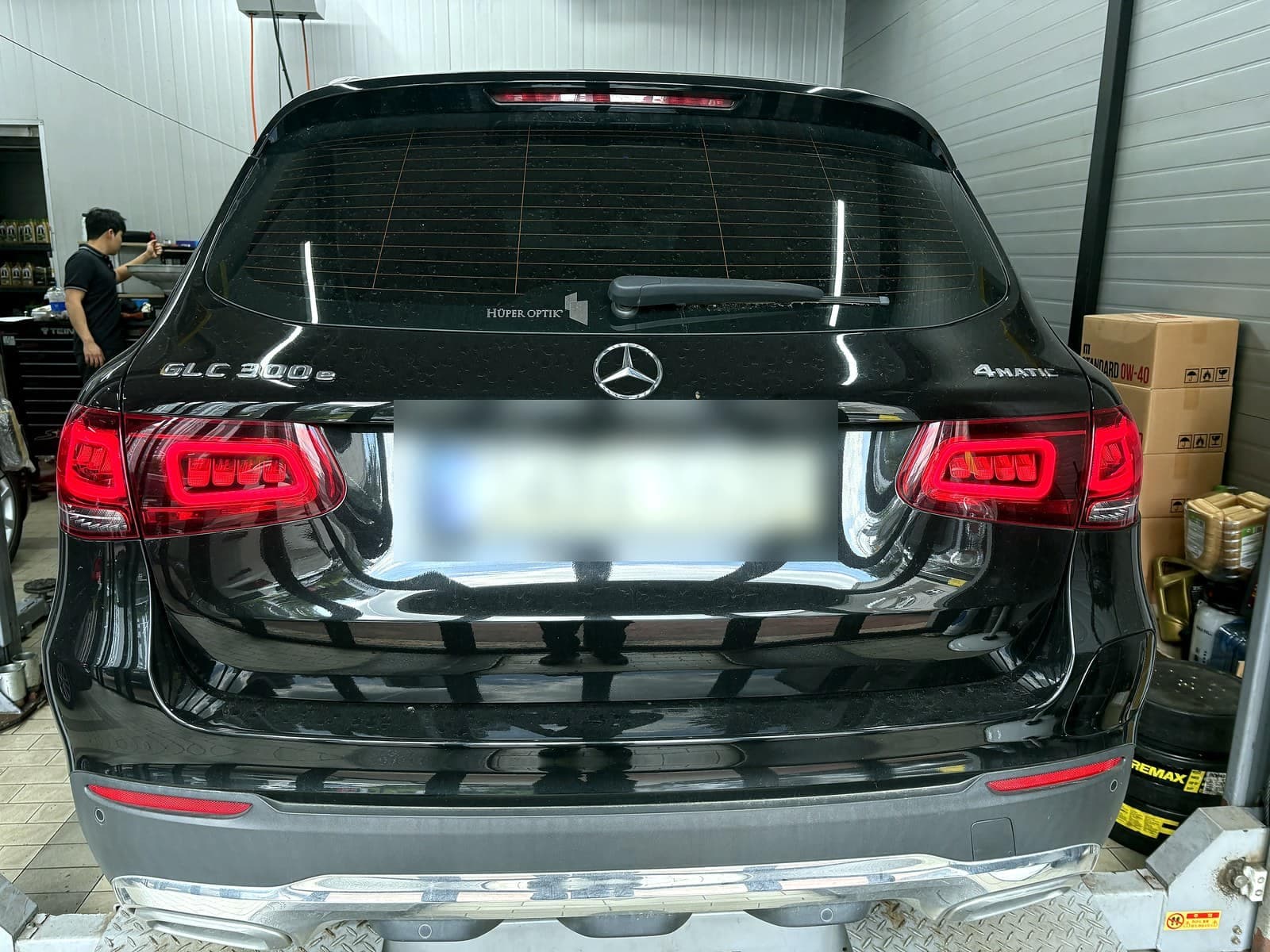

벤츠 GLC300e 4MATIC이 계기판에 엔진경고등과 냉각수 온도 관련 경고 아이콘을 함께 띄운 채 입고됐습니다. 두 경고가 동시에 떠 있으면 냉각 계통 쪽 문제일 가능성이 먼저 떠오르지만, 정확한 원인은 진단기로 확인해야 합니다.
진단기를 물려보니 — 6개 고장코드 중 4개가 한 곳에서

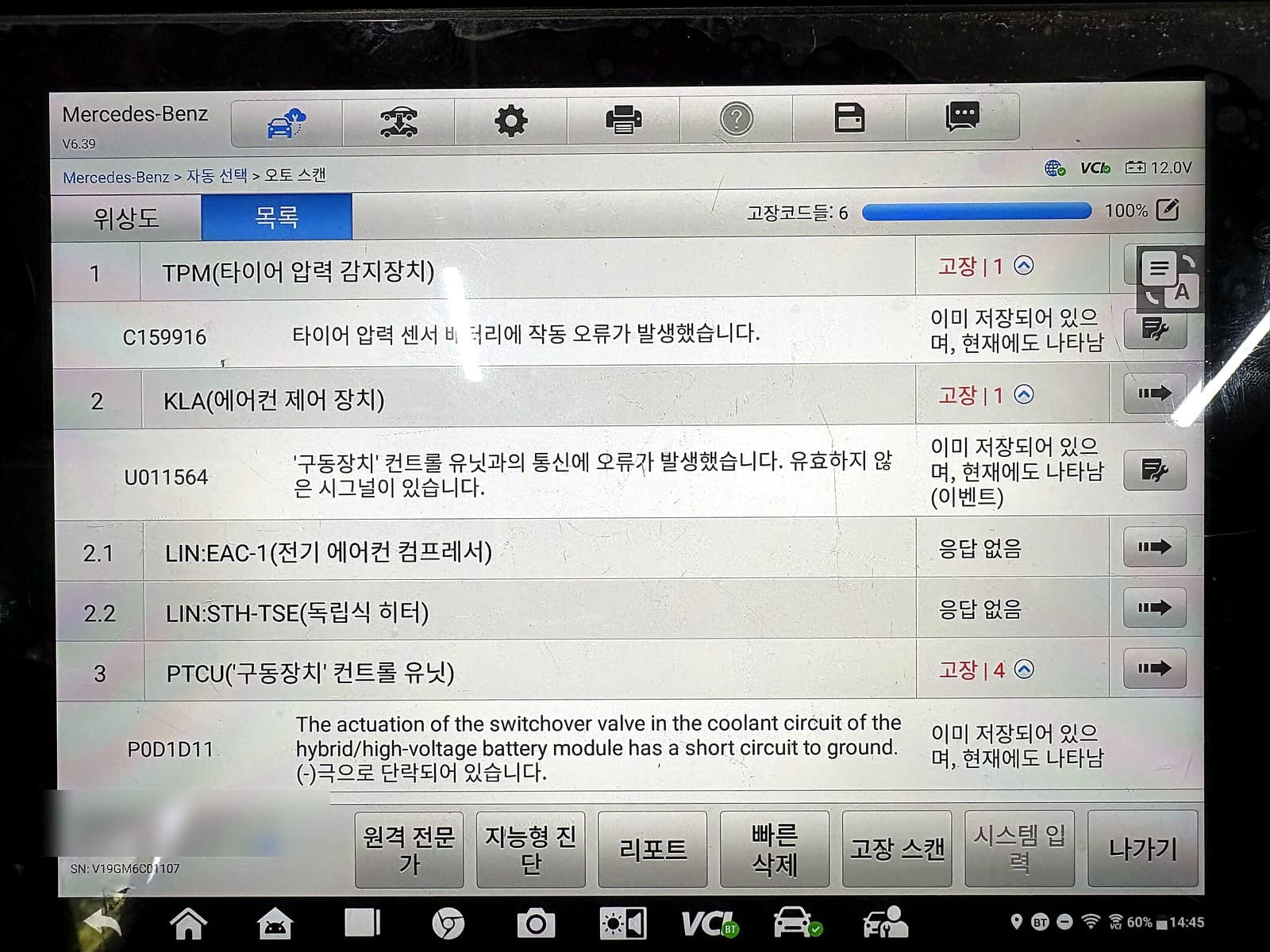

전체 모듈을 스캔하니 고장코드가 6개 잡혔습니다. 타이어 압력 센서 배터리 오류 1개, 에어컨 제어장치와 구동장치 컨트롤유닛 간 통신 오류 1개, 그리고 나머지 4개가 전부 PTCU(구동장치 컨트롤유닛)에서 나왔습니다.
PTCU 쪽 코드의 내용은 '하이브리드/고전압 배터리 모듈 냉각회로의 전환밸브(스위치오버밸브) 작동부가 접지 쪽으로 단락되어 있다'는 것이었습니다. 에어컨 제어장치와의 통신 오류도 같은 컨트롤유닛이 얽힌 문제라 별개 고장이라기보다 전환밸브 단락에서 갈래친 증상으로 판단했습니다.
왜 하이브리드 차량에만 있는 부품인가
GLC300e는 내연기관과 별도로 고전압 배터리 모듈을 냉각해야 하는 플러그인 하이브리드입니다. 스위치오버밸브는 상황에 따라 냉각수가 흐르는 회로를 바꿔주는 부품으로, 내연기관 전용 모델에는 없는 하이브리드 고유 부품입니다. 이 밸브의 작동부가 접지 쪽으로 단락되면 컨트롤유닛이 정상적으로 회로를 전환하지 못해 경고등으로 이어집니다.
스위치오버밸브 교체

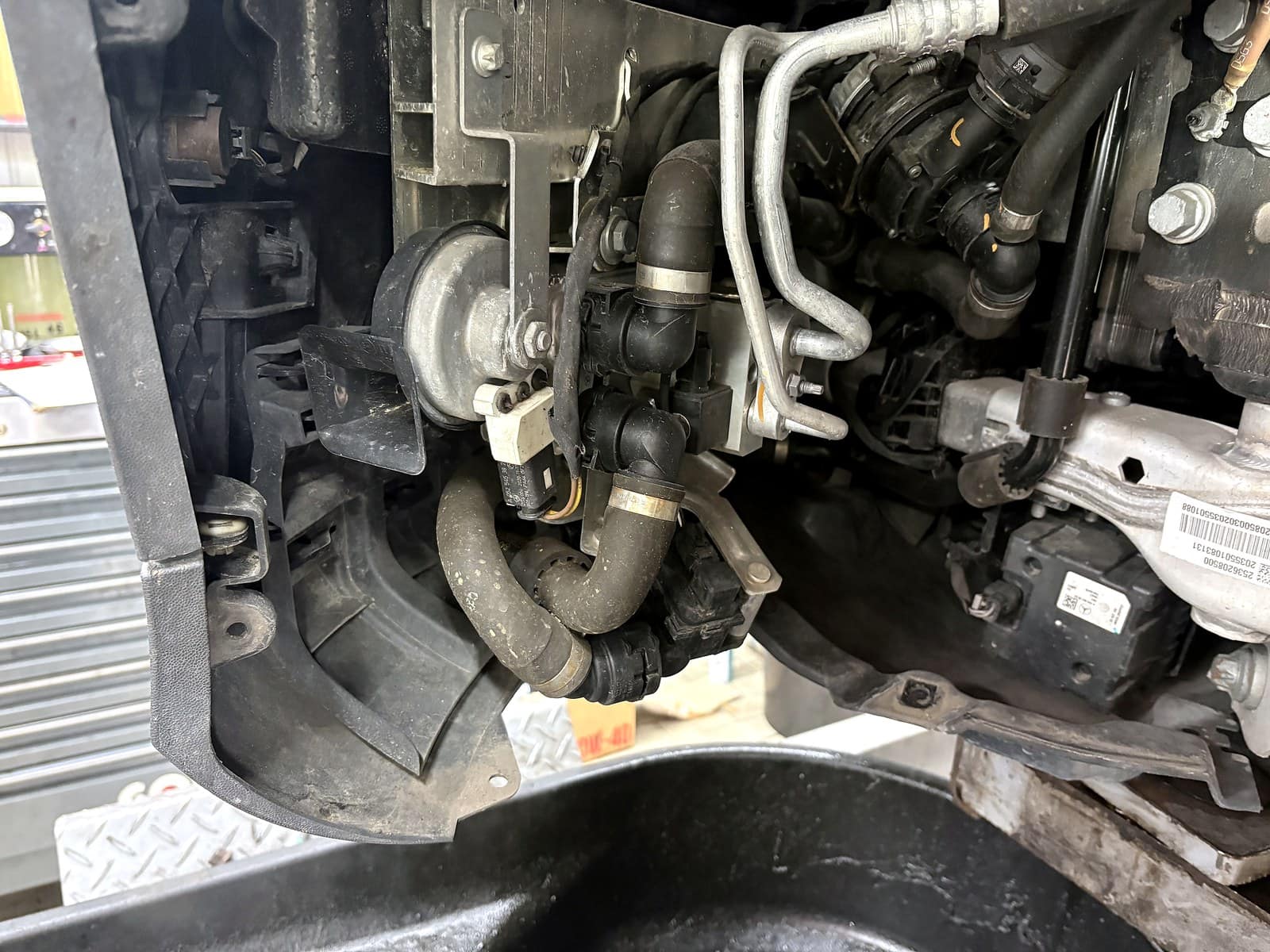

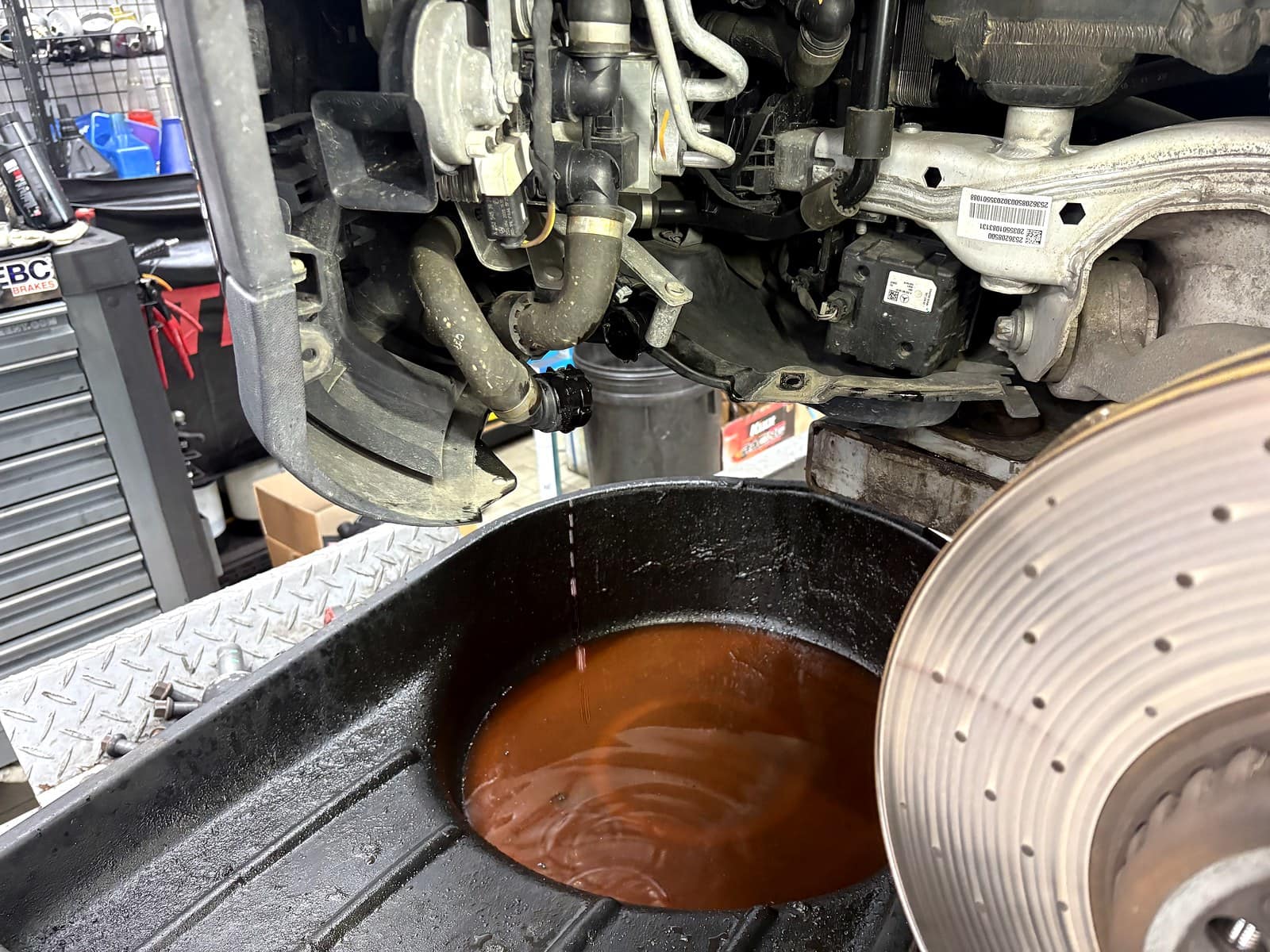

밸브를 교체하려면 먼저 해당 라인의 냉각수를 배출해야 합니다. 배출을 마친 뒤 기존 스위치오버밸브를 분리했습니다.

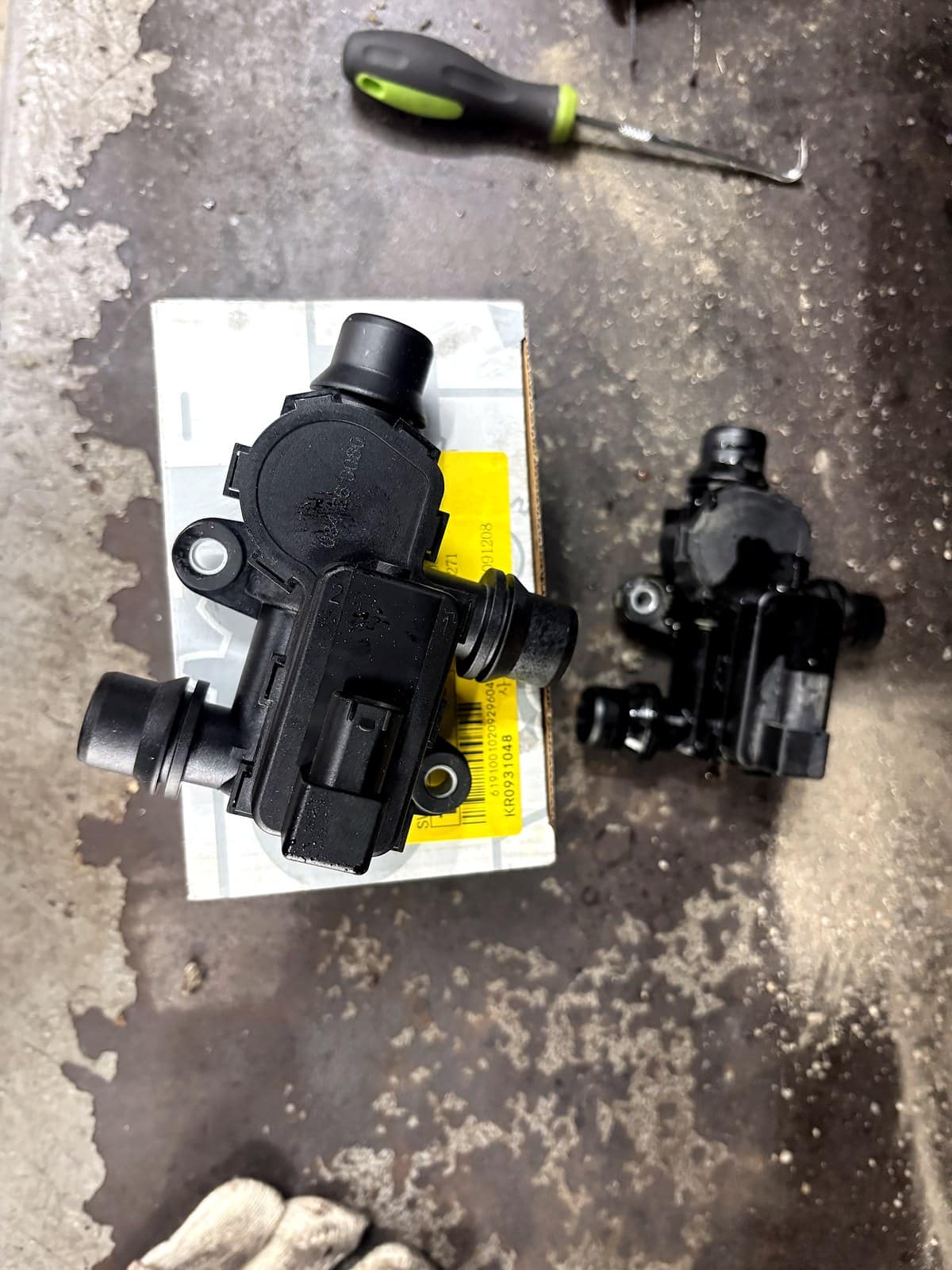

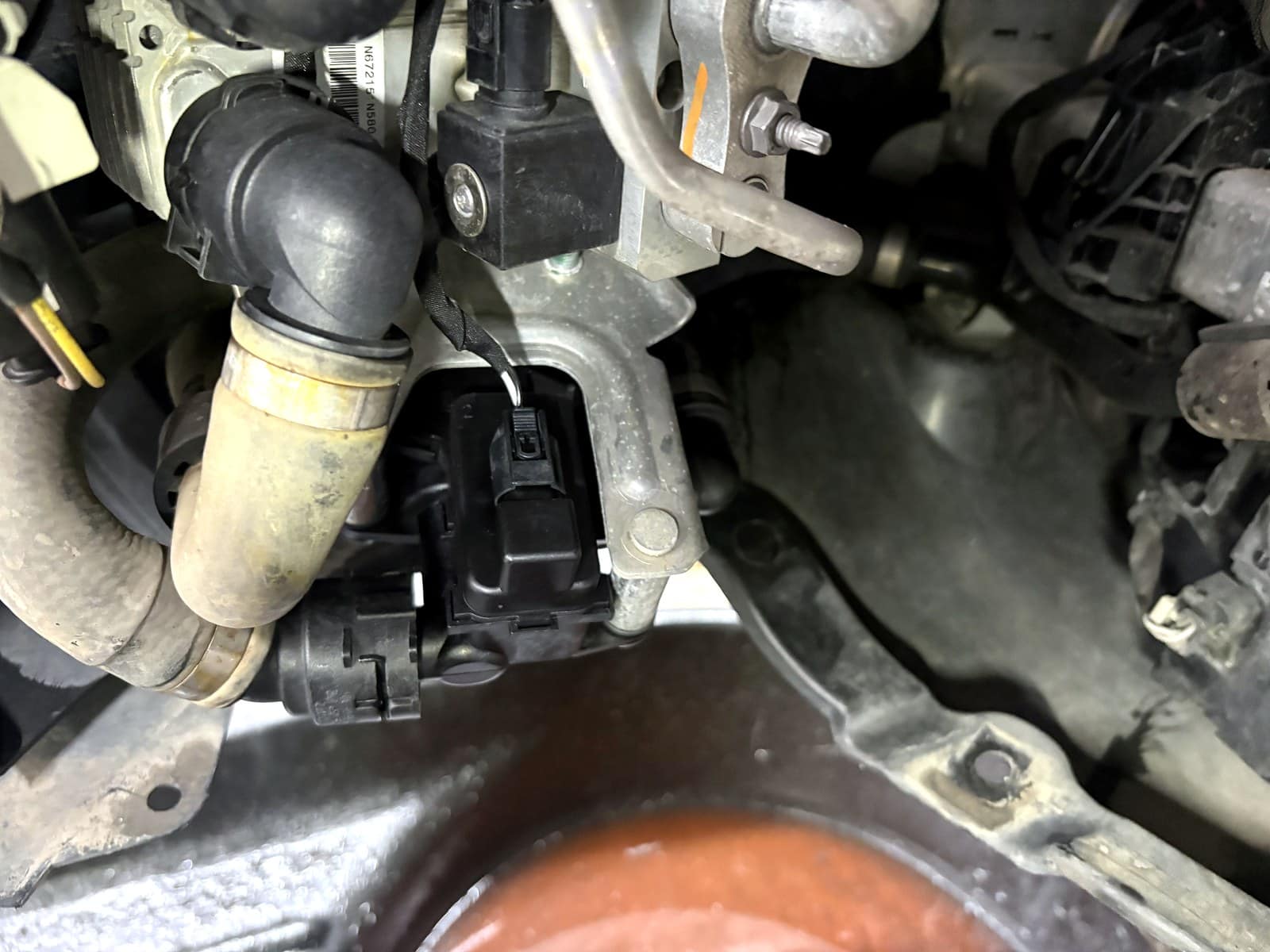

분리한 부품과 새 부품을 나란히 놓고 규격을 다시 확인한 뒤 장착했습니다.
작업을 마치고 확인한 것

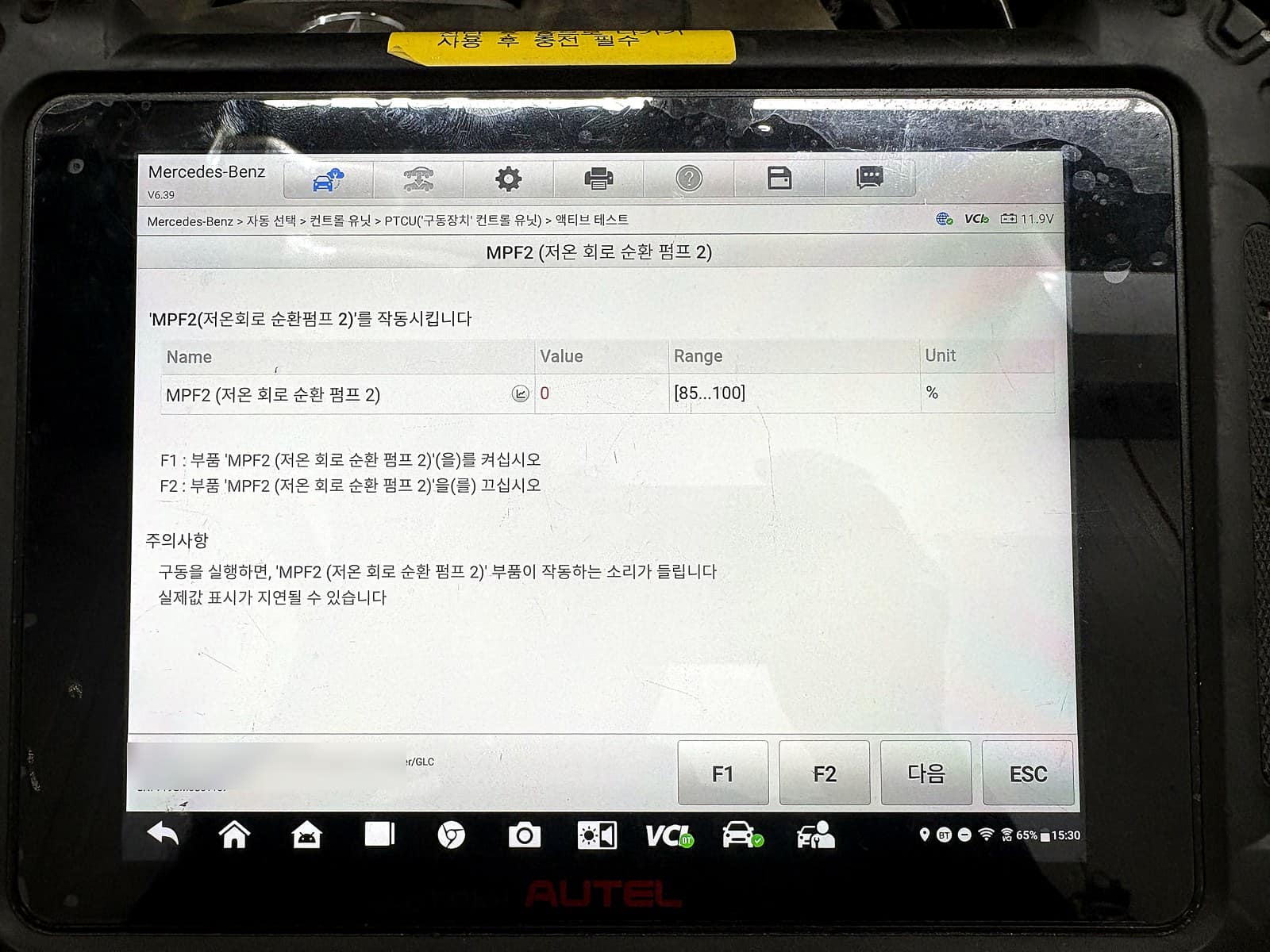

부품 교체 후에는 진단기의 액티브테스트 기능으로 냉각회로 순환 펌프를 직접 구동시켜 정상 작동 여부를 재확인했습니다. 고장코드도 함께 소거해 계기판 경고가 다시 뜨지 않는 것을 확인하고 작업을 마쳤습니다.
자주 묻는 질문
엔진경고등과 냉각수 경고가 같이 뜨면 항상 같은 원인인가요?
그렇지는 않습니다. 다만 두 경고가 함께 떴다면 냉각 계통을 우선 의심해볼 근거는 됩니다. 정확한 원인은 진단기로 전체 모듈을 스캔해 확인해야 합니다.
고장코드가 6개나 떴는데 전부 다른 고장인가요?
아닙니다. 이번 GLC300e는 4개 코드가 같은 컨트롤유닛(PTCU)에서 나왔고, 나머지 통신 오류 코드도 같은 유닛이 얽혀 있어 실제로는 스위치오버밸브 단락 하나에서 갈래친 증상으로 판단했습니다. 코드 개수보다 발생 위치의 공통점을 보는 것이 중요합니다.
스위치오버밸브는 모든 GLC에 있는 부품인가요?
아닙니다. 고전압 배터리 모듈을 별도로 냉각해야 하는 플러그인 하이브리드(GLC300e 등)에만 있는 부품으로, 일반 내연기관 모델에는 없습니다.
부품 교체 후 코딩이나 추가 작업이 필요한가요?
네. 이번처럼 진단기의 액티브테스트로 관련 부품(순환 펌프 등)이 정상 작동하는지 직접 구동해 확인하고, 고장코드를 소거하는 과정까지 마쳐야 작업이 끝났다고 볼 수 있습니다.
광주에서 벤츠 하이브리드 모델 진단·수리가 가능한가요?
가능합니다. 광주 H모터스는 벤츠를 포함한 수입차 하이브리드 모델의 전체 모듈 진단과 냉각계통 부품 교체 경험을 보유하고 있으며, 방문 전 예약해 주시면 준비해 두겠습니다.
엔진경고등이 꺼지지 않는다면 H모터스로 문의하세요
고장코드가 여러 개 뜨더라도 발생 위치의 공통점을 먼저 확인하면 진짜 원인을 좁힐 수 있습니다. 이번 GLC300e도 6개 코드 중 4개가 같은 컨트롤유닛에서 나온 것이 판단의 실마리였습니다.
플러그인 하이브리드 차량은 내연기관 전용 모델에 없는 냉각계통 부품이 추가로 있다는 점, 정비 시 참고하시면 좋겠습니다.
