광주 벤츠 GLE450 브레이크 경고등, 전동식 주차 브레이크 모터 부식이 원인이었던 이유 (광주 H모터스)

3만km를 갓 넘긴 벤츠 GLE450에 브레이크 경고등이 들어왔습니다. 진단기에는 여러 모듈에 걸쳐 고장코드가 35개나 떠 있었지만, 경고등과 직접 관련된 건 우측 전동식 주차 브레이크(EPB) 모터 하나였습니다.

이 글에서 다루는 내용

1. 어떤 증상으로 입고됐나

2. 진단기에 뜬 고장코드 35개

3. 실제로 봐야 할 건 우측 브레이크 캘리퍼 쪽

4. 액티브 테스트로 확인한 모터 상태

5. 탈거해보니 부식이 원인이었다

6. 신품 모터로 교체

7. 함께 진행한 엔진오일 교체

8. 정비를 마치고

어떤 증상으로 입고됐나

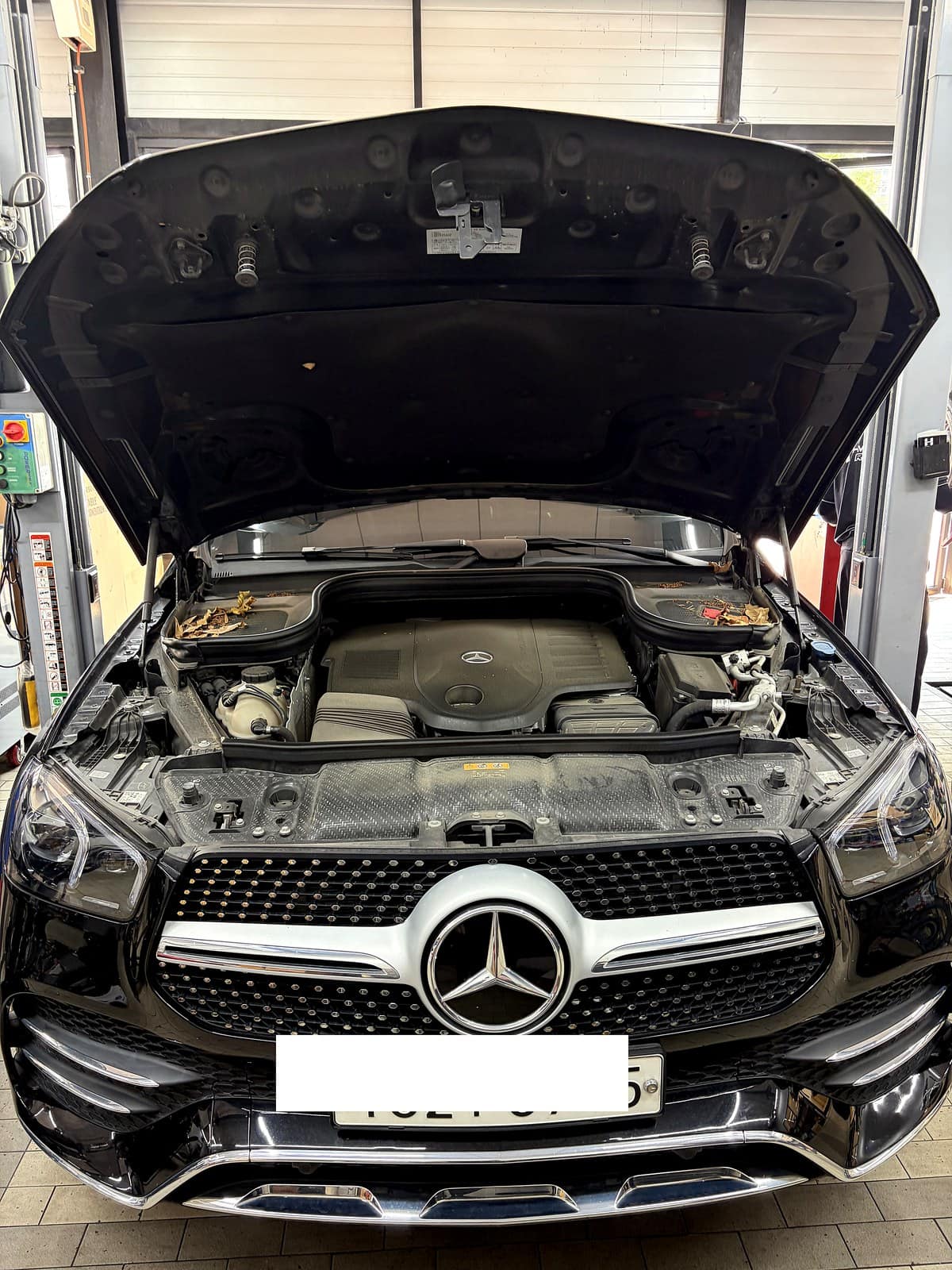

벤츠 GLE450이 계기판에 브레이크 경고등이 들어온 채로 입고됐습니다. 주행거리는 3만km 초반으로 비교적 최근에 나온 차량인데도 전동식 주차 브레이크 계통에서 문제가 생긴 경우였습니다.

진단기에 뜬 고장코드 35개

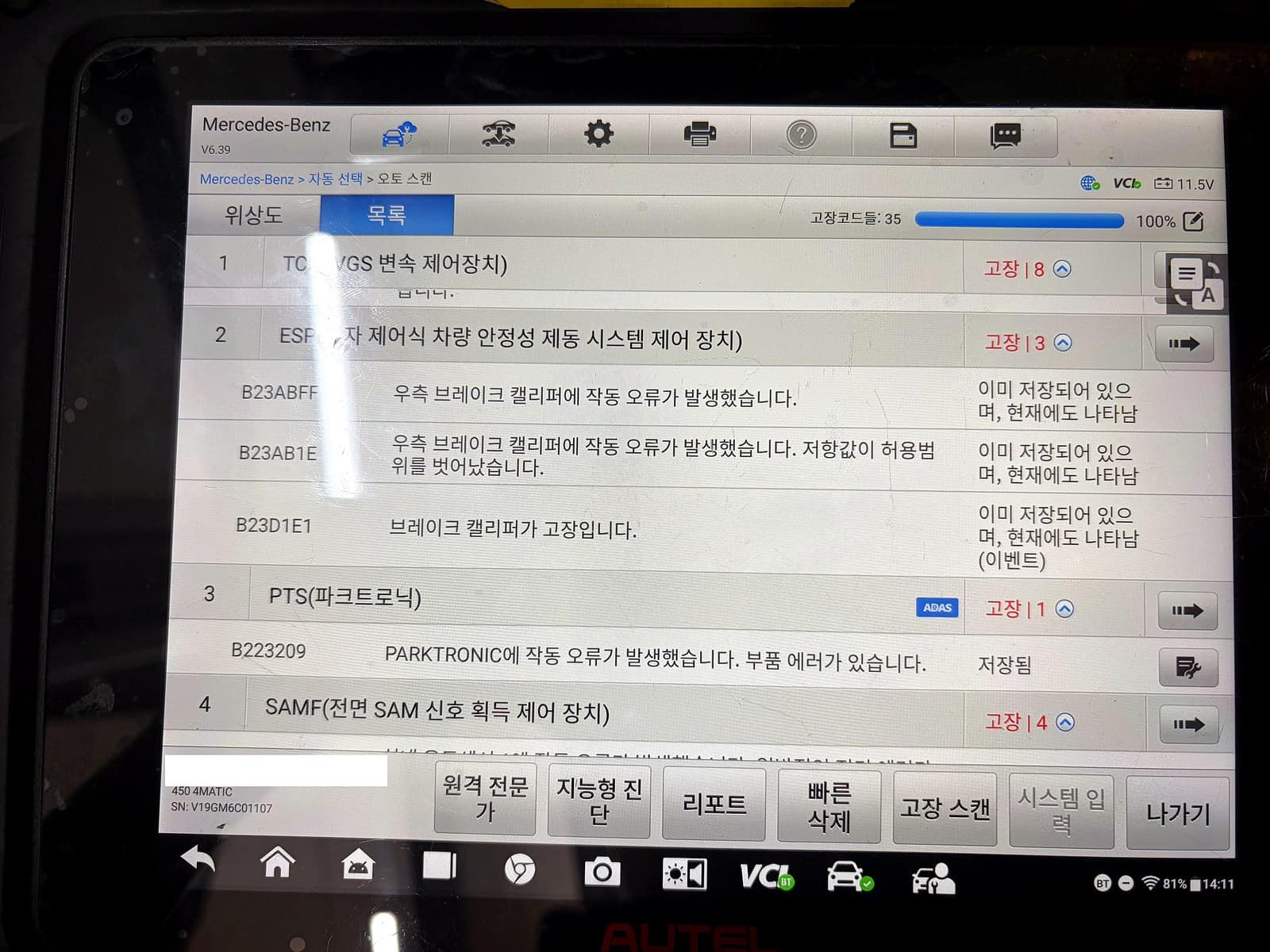

전체 스캔을 돌려보니 변속 제어장치(TCU), 차량 안정성 제어장치(ESP), 파크트로닉(PTS), 전면 SAM 등 여러 모듈에 걸쳐 고장코드가 총 35개 저장돼 있었습니다. 숫자만 보면 손댈 곳이 한둘이 아닌 것처럼 보이지만, 이번에 들어온 경고등과 직접 관련된 코드는 ESP 모듈 쪽 3건이었습니다.

그 3건 모두 우측 브레이크 캘리퍼를 지목하고 있었습니다. '우측 브레이크 캘리퍼에 작동 오류가 발생했다', '저항값이 허용범위를 벗어났다', '브레이크 캘리퍼가 고장이다'는 내용이었고, 세 코드 모두 현재도 나타나는 상태로 표시돼 있었습니다.

실제로 봐야 할 건 우측 브레이크 캘리퍼 쪽

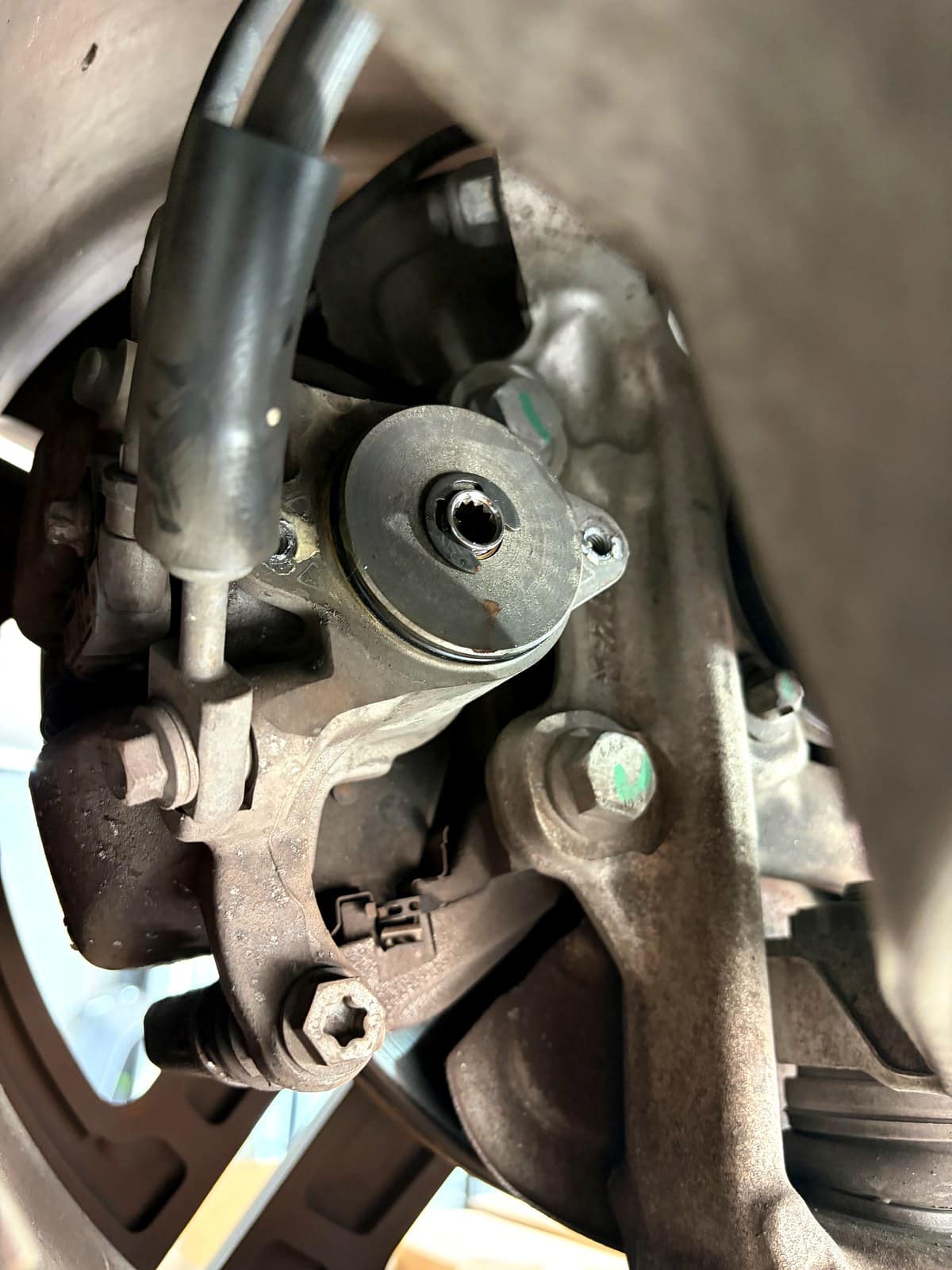

GLE의 전동식 주차 브레이크는 리어 캘리퍼에 소형 모터가 직접 결합돼, 버튼을 누르면 이 모터가 캘리퍼 피스톤을 돌려 브레이크를 걸고 푸는 구조입니다. 저항값이 허용범위를 벗어났다는 코드는 이 모터 내부 회로에 이상이 있다는 뜻이라, 캘리퍼를 직접 열어 모터 상태부터 확인했습니다.

액티브 테스트로 확인한 모터 상태

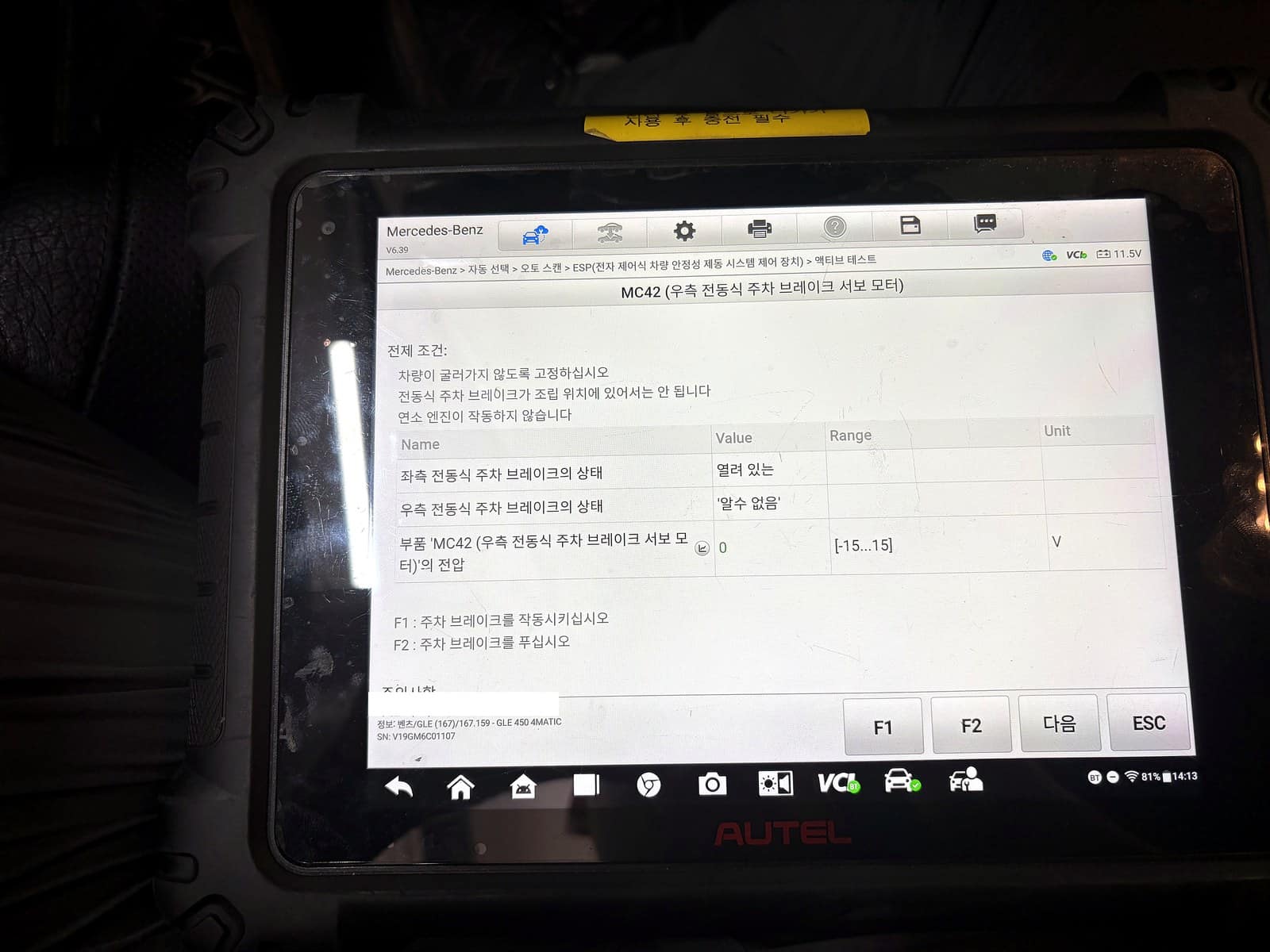

진단기의 액티브 테스트로 좌우 모터를 직접 구동해봤습니다. 좌측은 정상적으로 '열려 있는' 상태가 표시됐지만, 우측은 상태값이 '알 수 없음'으로 나왔고 모터 전압도 0V에 머물러 움직이지 않았습니다. 모터 자체가 응답하지 않고 있다는 뜻입니다.

탈거해보니 부식이 원인이었다

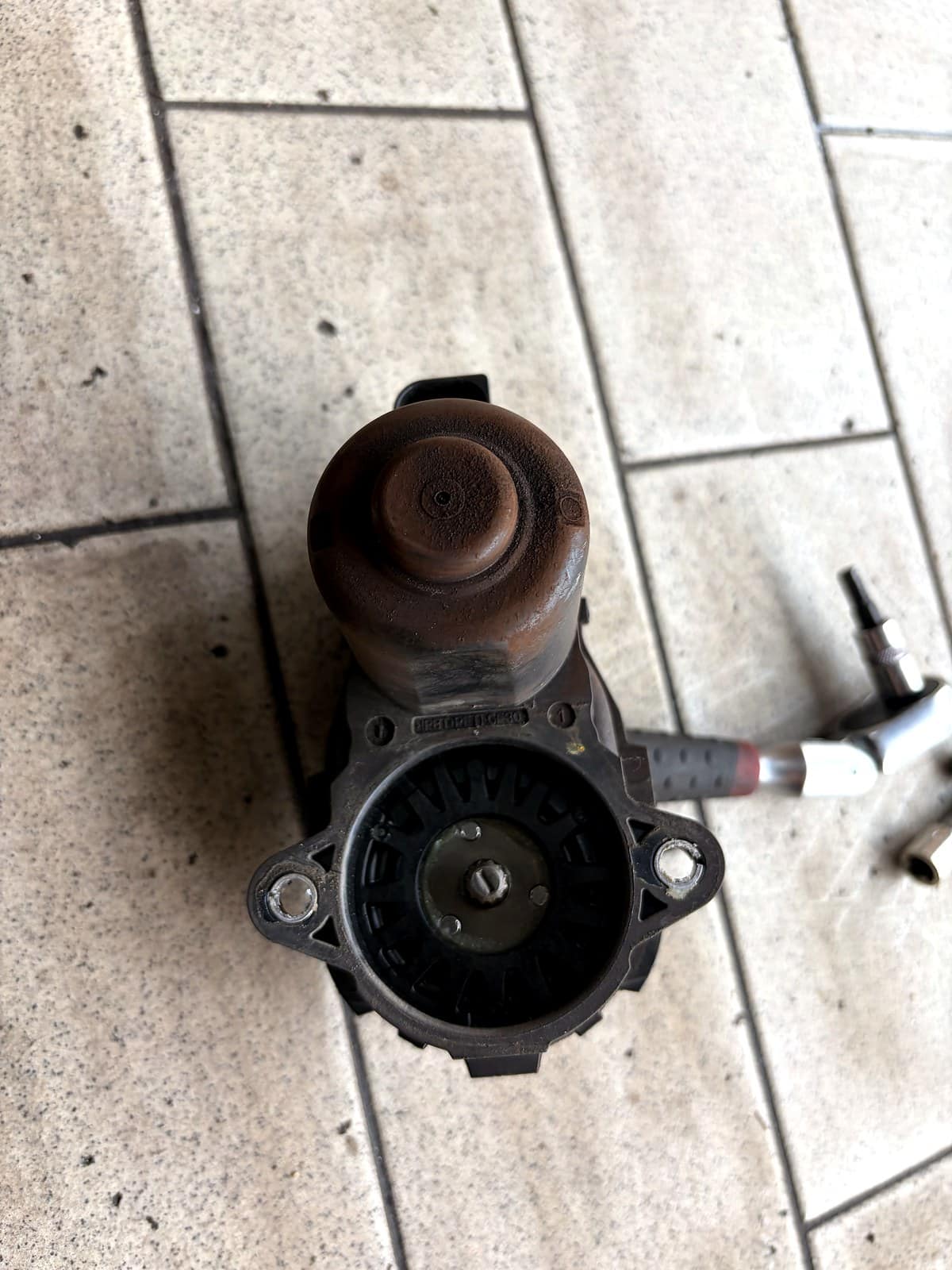

우측 모터를 탈거해보니 하우징 안쪽으로 부식이 진행돼 있었습니다. 수분이 유입돼 내부 접점이나 권선 쪽에 부식이 생기면 모터가 전원을 받아도 정상적으로 회전하지 못하고, 진단기에는 저항값 이상이나 상태 인식 불가로 나타납니다.

신품 모터로 교체

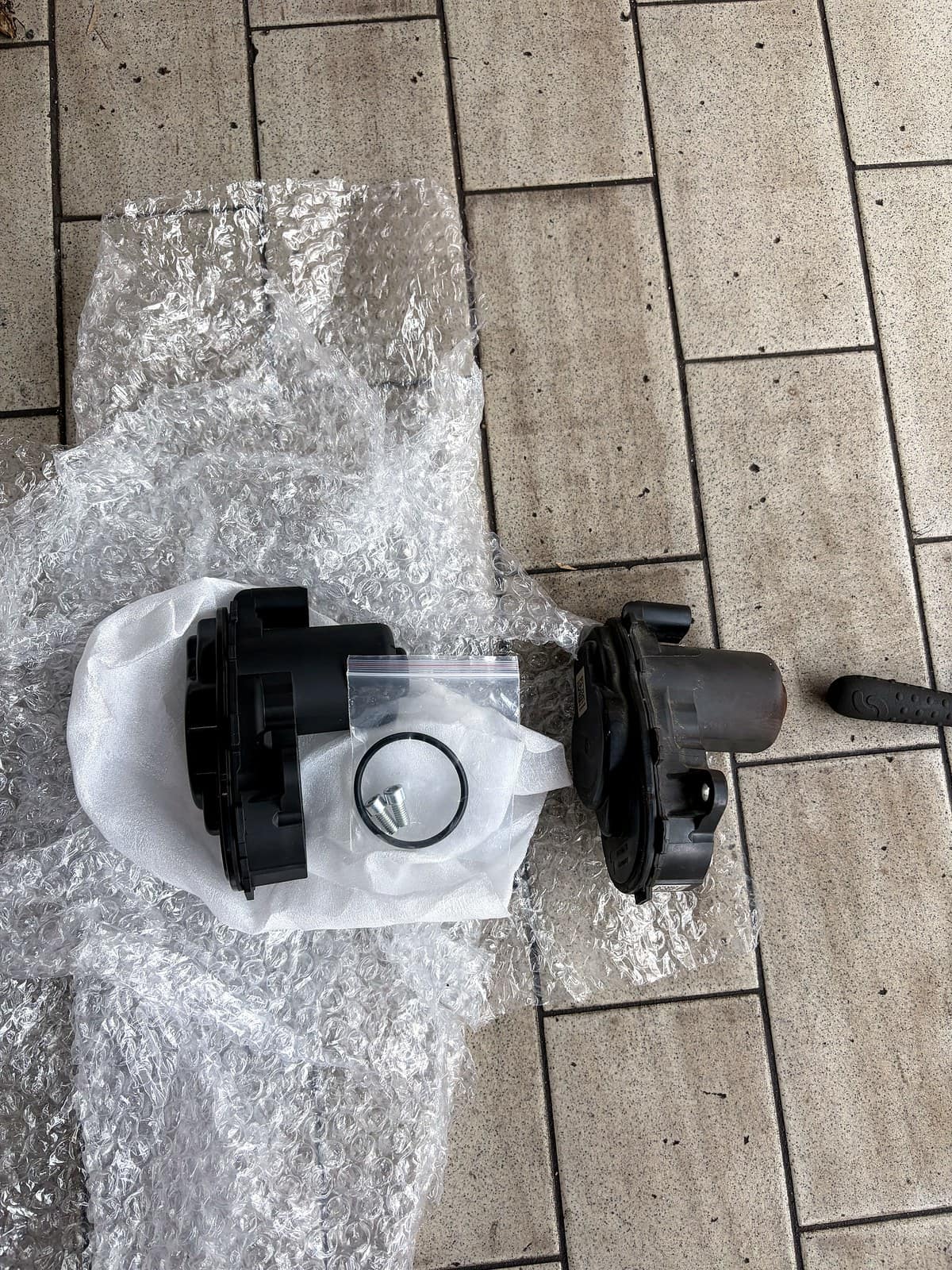

부식된 모터를 신품으로 교체하고 캘리퍼에 재조립했습니다. 이후 진단기로 다시 액티브 테스트를 돌려 우측 모터가 좌측과 동일하게 정상 반응하는지, 브레이크를 걸고 푸는 동작이 매끄럽게 이뤄지는지 확인했습니다.

함께 진행한 엔진오일 교체

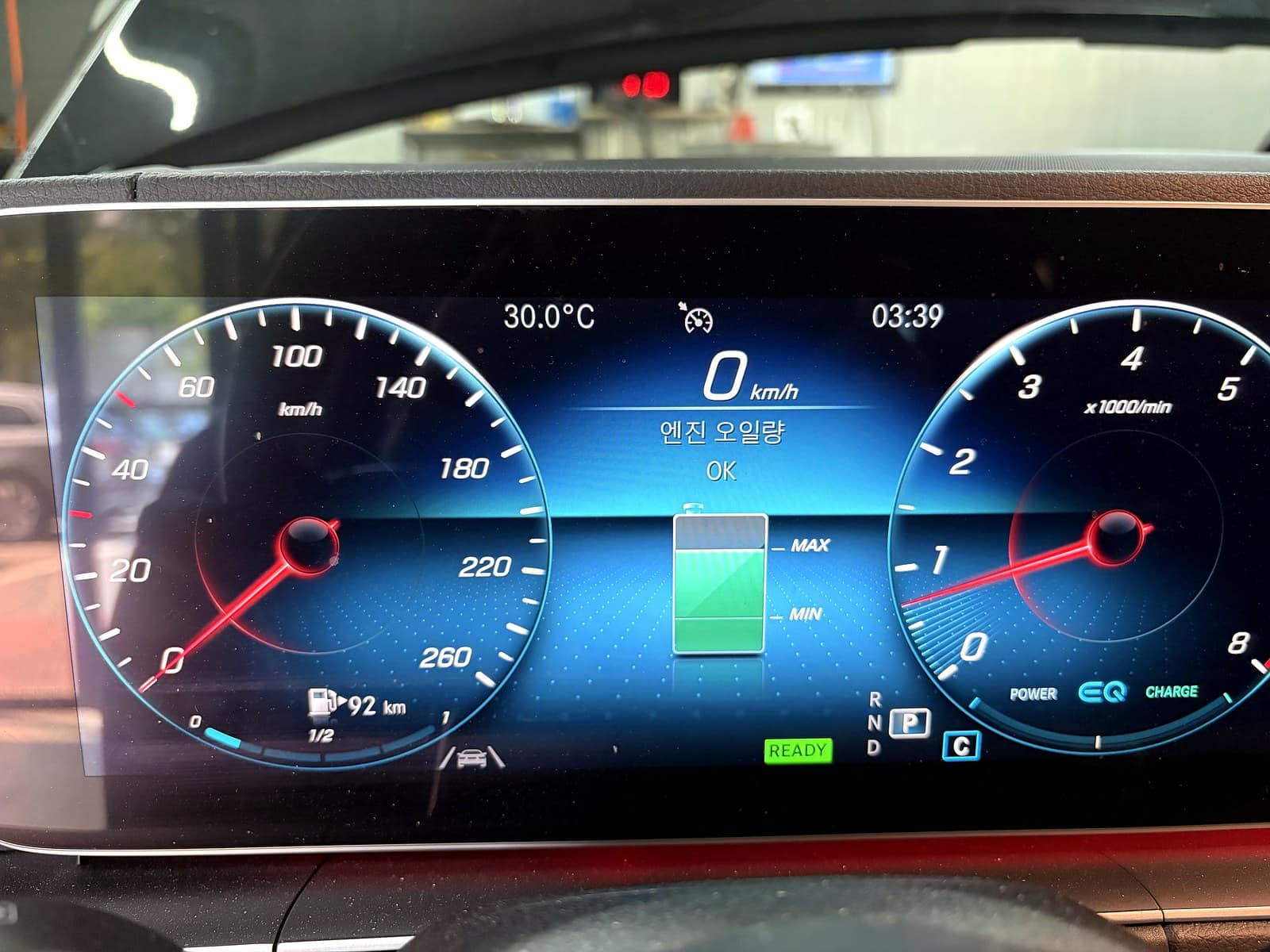

입고 김에 엔진오일 상태도 함께 점검했고, 교체 시기가 가까워져 있어 이번 방문에 같이 진행했습니다.

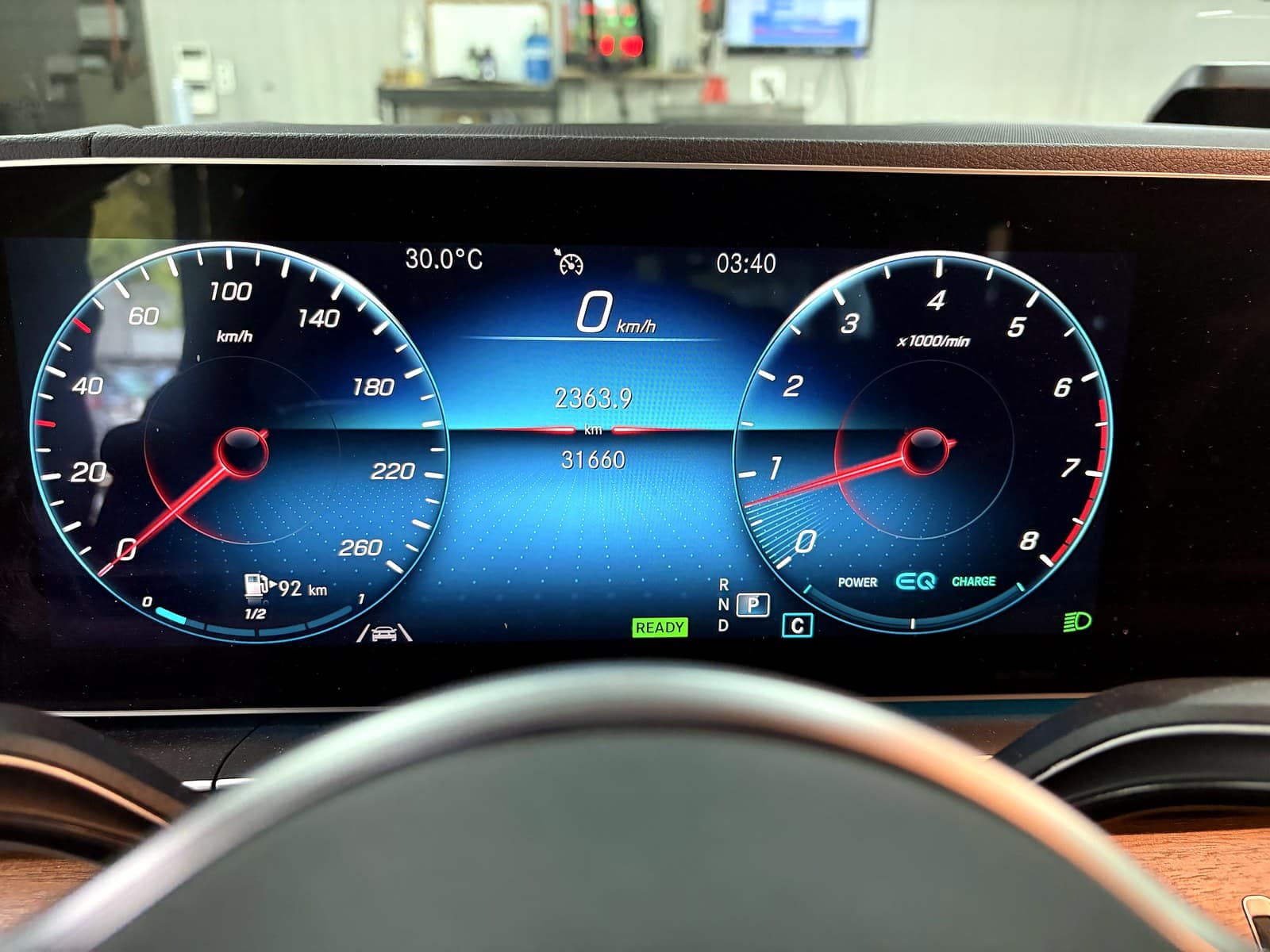

모든 작업을 마친 뒤 계기판에서 브레이크 경고등이 꺼진 것과 주행 준비(READY) 상태가 정상적으로 뜨는 것을 확인하고 마무리했습니다.

정비를 마치고

고장코드가 35개나 뜨면 당황하기 쉽지만, 지금 켜진 경고등과 실제로 연결된 코드가 무엇인지 가려내는 게 먼저입니다. 이번 경우 대부분의 코드와 무관하게 브레이크 경고등의 원인은 우측 EPB 모터 부식 하나였습니다.

전동식 주차 브레이크는 편리한 만큼 물이나 습기에 약한 부품이 들어가 있어, 세차나 우천 주행이 잦은 환경에서는 이런 부식이 비교적 이른 주행거리에서도 나타날 수 있습니다.
