광주 BMW 5시리즈 GT 리어 플렉시블 조인트 교환, 입고 점검에서 크랙이 확인돼 바꿨습니다 (광주 H모터스)

누적 149,240km의 BMW 5시리즈 GT(5GT)가 입고됐고, 점검 중 뒤쪽 플렉시블 조인트에서 크랙이 확인돼 교환했습니다. 배기 쪽 부품을 내려 조인트 자리를 드러내고, 새 조인트를 볼트로 체결한 뒤 배기와 열차단판을 다시 조립했습니다. 워셔액 부족 경고가 있어 워셔액도 보충했고, 뒤 타이어는 양호했습니다.

이 글에서 다루는 내용

1. 입고 차량은 누적 149,240km 흰색 5GT입니다

2. 플렉시블 조인트는 어떤 부품인가요?

3. 조인트는 어떻게 접근해서 떼어냈나요?

4. 새 조인트는 어떻게 장착했나요?

5. 교체 후 조립과 함께 확인한 곳

입고 차량은 누적 149,240km 흰색 5GT입니다

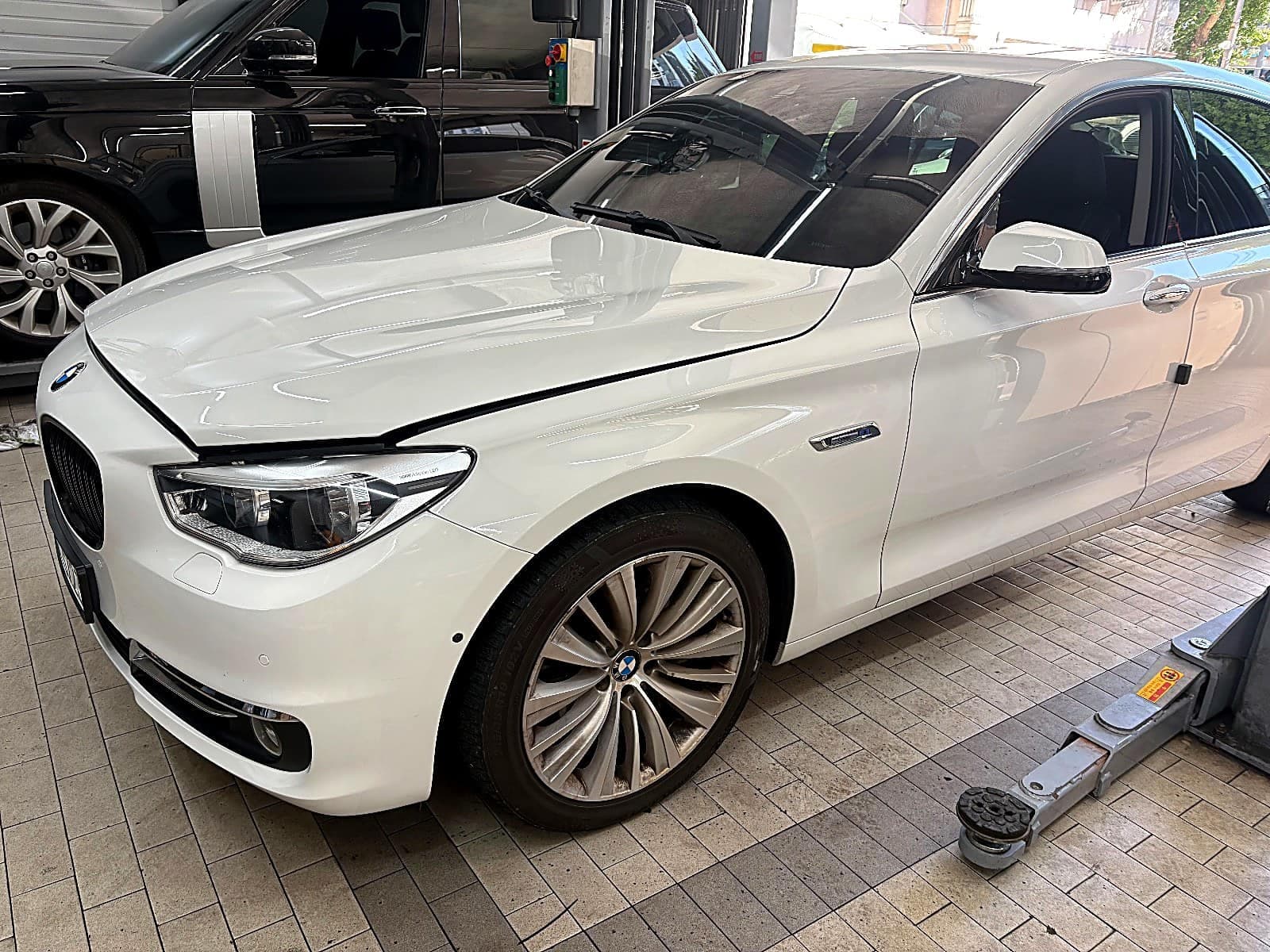

흰색 BMW 5시리즈 GT(5GT)입니다. 디젤 모델이고, 입고 점검 과정에서 리어 플렉시블 조인트에 크랙이 확인됐습니다. 그래서 이번 정비는 이 조인트 교환이 중심이 됐습니다.

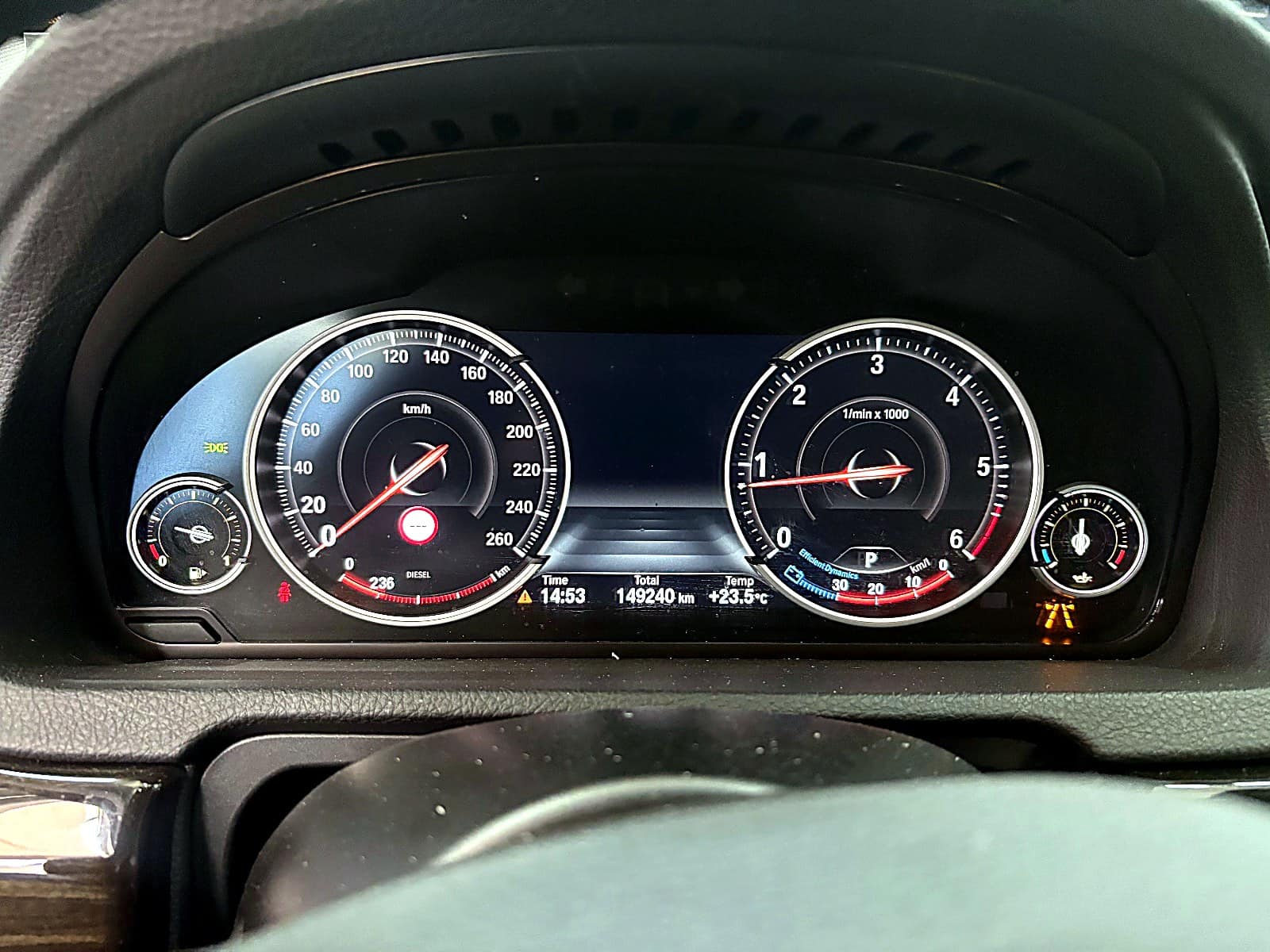

계기판 누적 주행거리는 149,240km였습니다. 고무 소재가 들어간 부품은 시간이 지나면 조금씩 경화되고 갈라지기 때문에, 주행거리가 늘어난 차는 하부 고무 부품도 눈으로 확인해 보는 것이 좋습니다.

플렉시블 조인트는 어떤 부품인가요?

플렉시블 조인트는 변속기 출력축과 프로펠러 샤프트(추진축) 사이에 들어가는 고무 원판 형태의 커플링입니다. 일명 번개탄이나 플렉시볼이라고도 부르는데, 엔진과 변속기에서 오는 진동과 충격을 흡수해 동력을 부드럽게 넘겨 주는 역할을 합니다.

고무로 만들어진 부품이라 오래 쓰면 갈라질 수 있습니다. 일반적으로 균열이 커지면 출발이나 변속 때 덜컥거림, 진동이 생길 수 있고, 끝내 끊어지면 동력 전달이 되지 않을 수 있는 부품입니다.

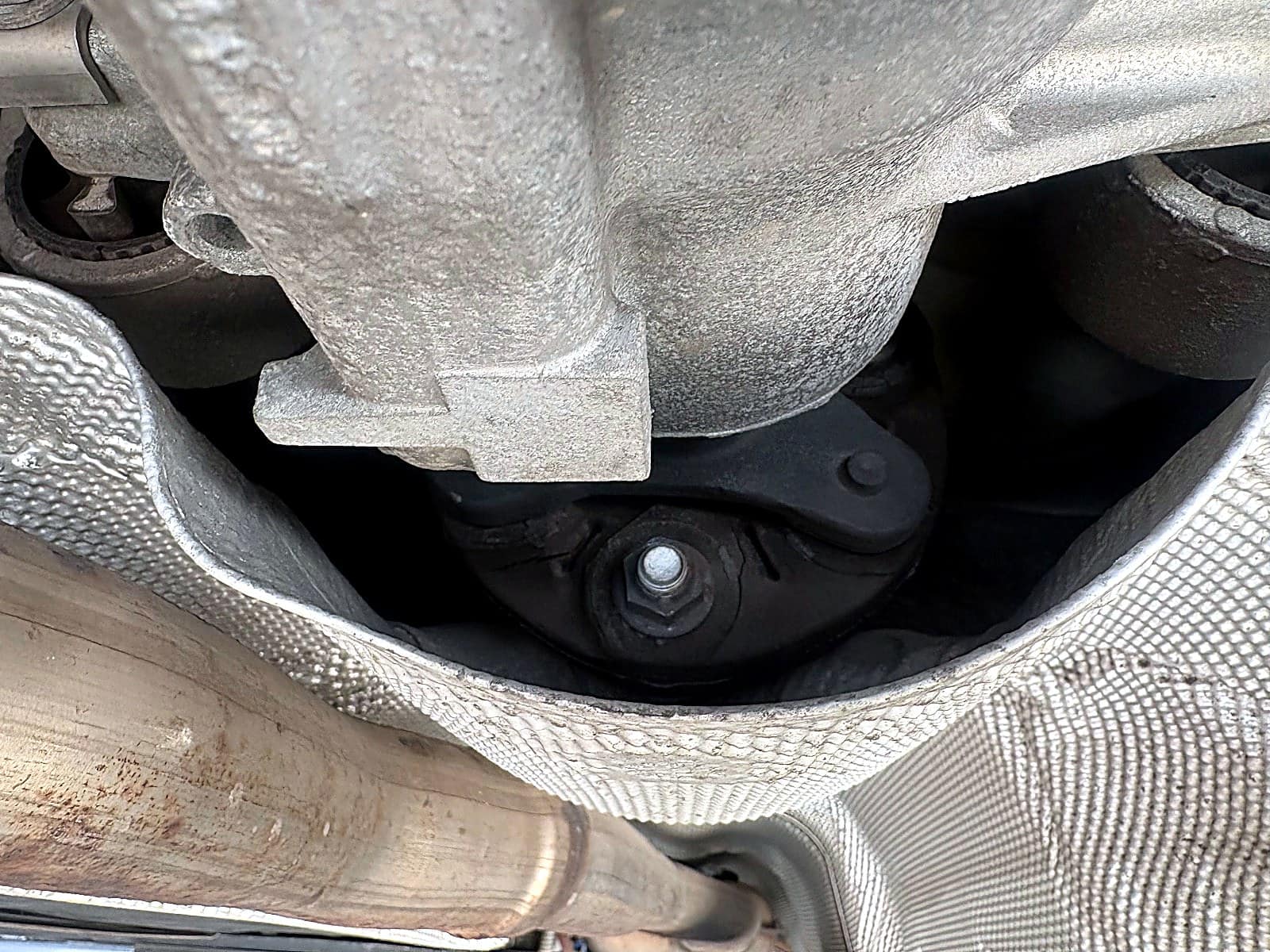

사진처럼 이 조인트는 배기관과 열차단판 위쪽에 가려져 있어서, 부품만 바꾸는 작업이 아니라 가리고 있는 배기 쪽을 먼저 정리해야 접근할 수 있습니다.

조인트는 어떻게 접근해서 떼어냈나요?

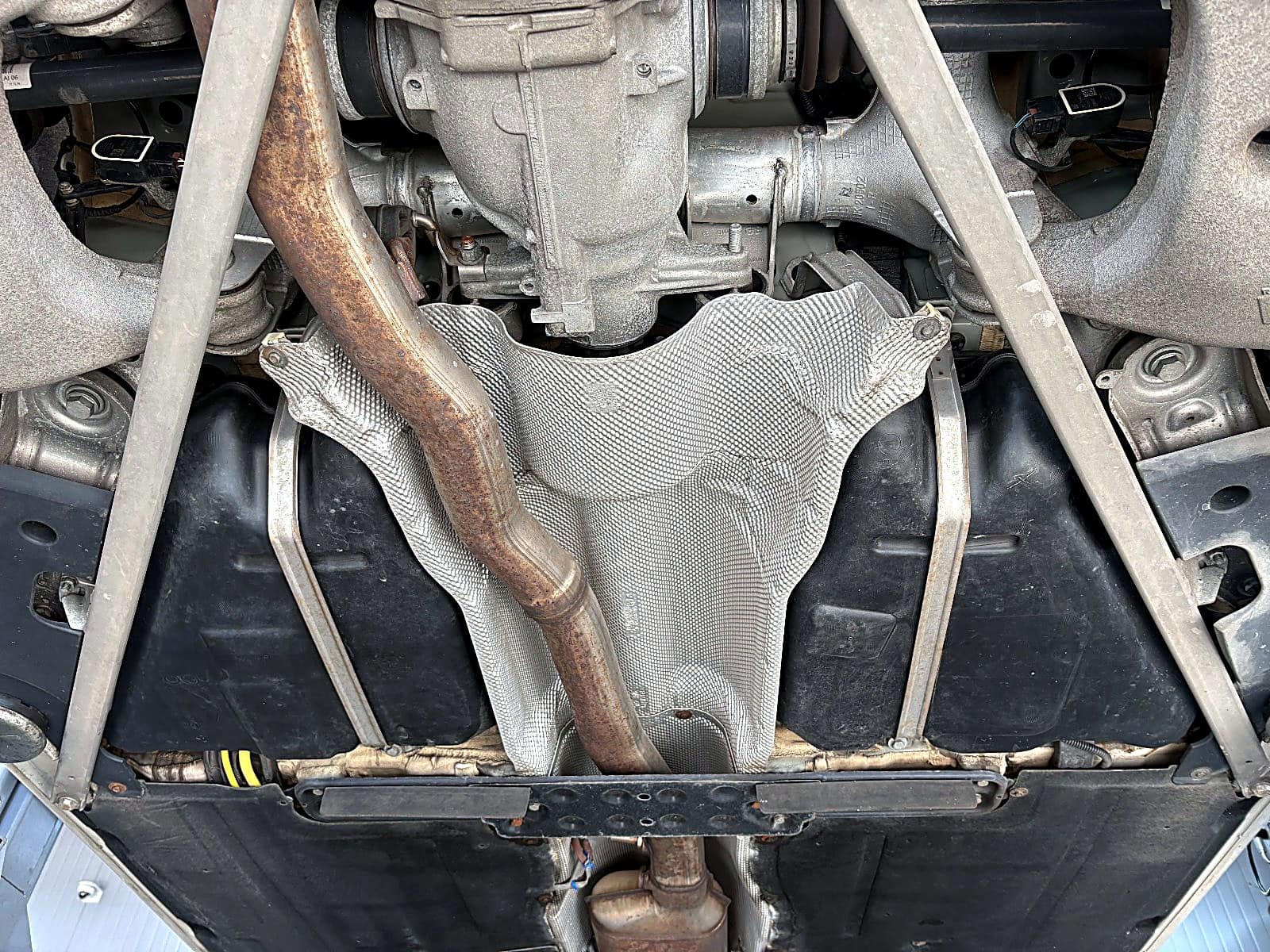

차를 리프트에 올리고 하부 배기 라인과 열차단판을 확인했습니다. 조인트 자리까지 손이 닿으려면 배기 쪽을 아래로 내려야 합니다.

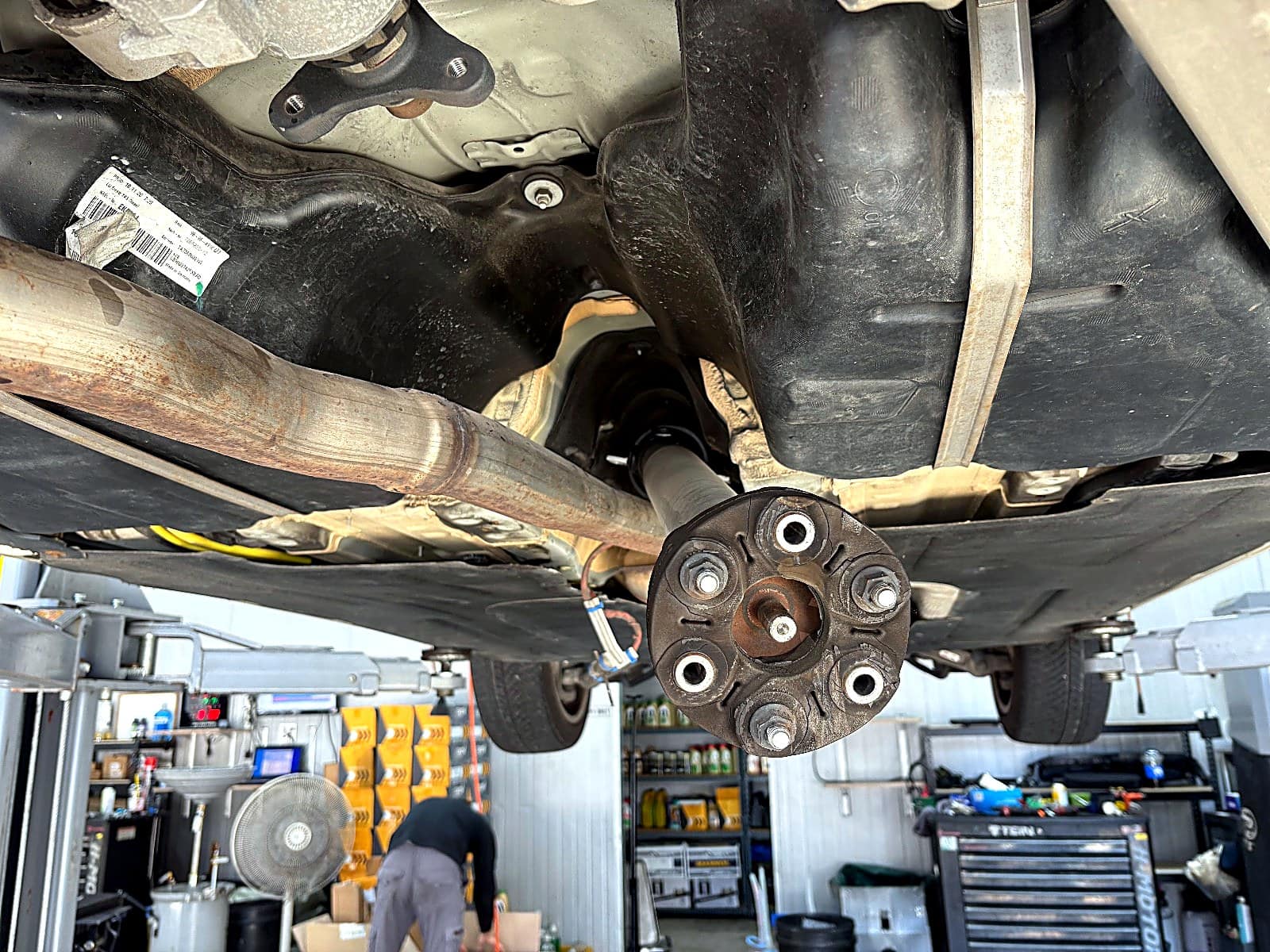

배기 쪽을 내리자 볼트 6개로 체결된 원판 모양의 조인트 자리가 드러났습니다. 이 볼트를 풀어 옛 조인트를 떼어냈습니다.

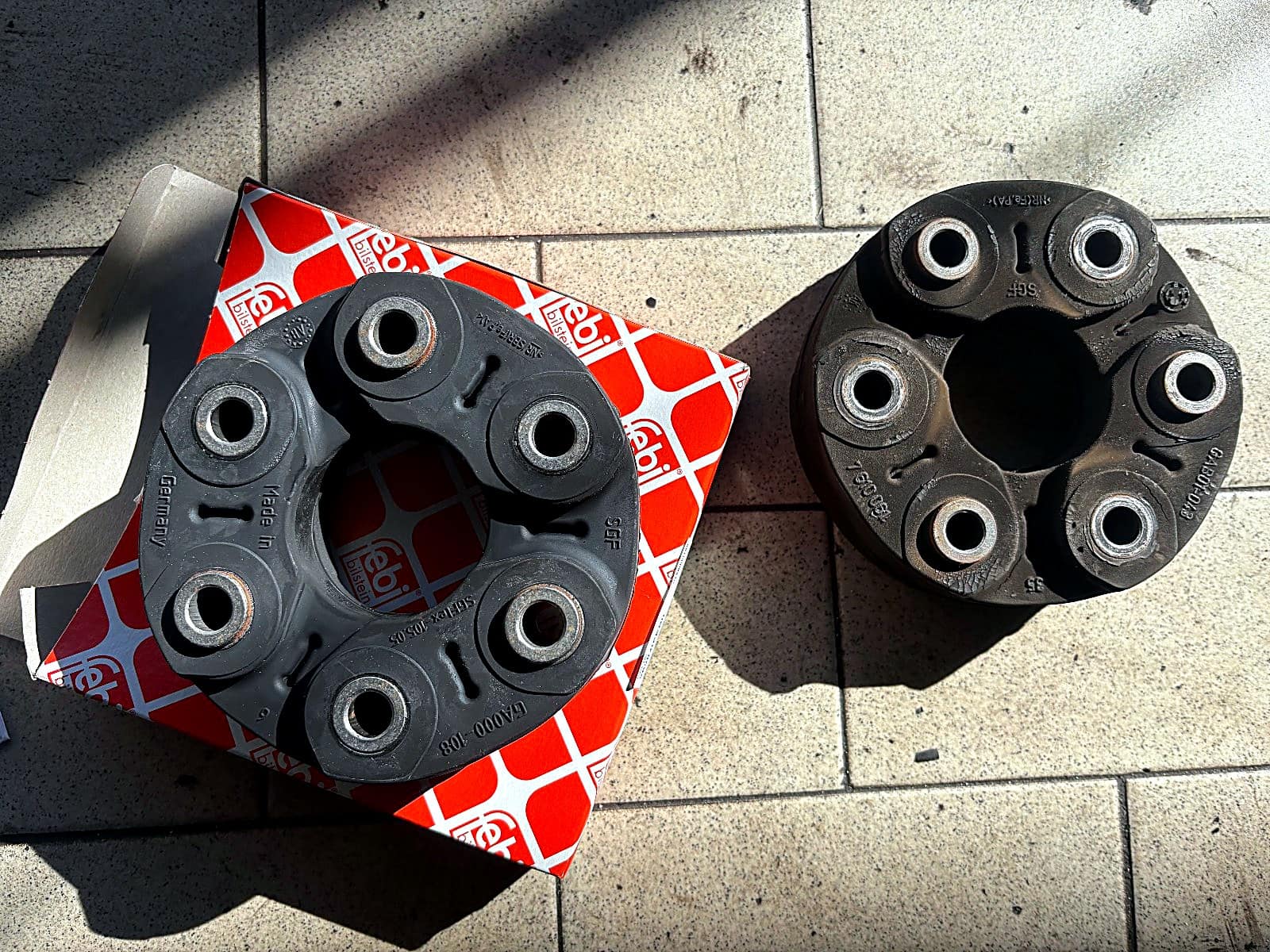

새 조인트와 떼어낸 옛 조인트를 나란히 놓고 크기와 볼트 구멍 위치가 같은지 비교했습니다. 같은 부품인지 맞춰 보고 나서 장착에 들어가야 조립 뒤 어긋남이 없습니다.

새 조인트는 어떻게 장착했나요?

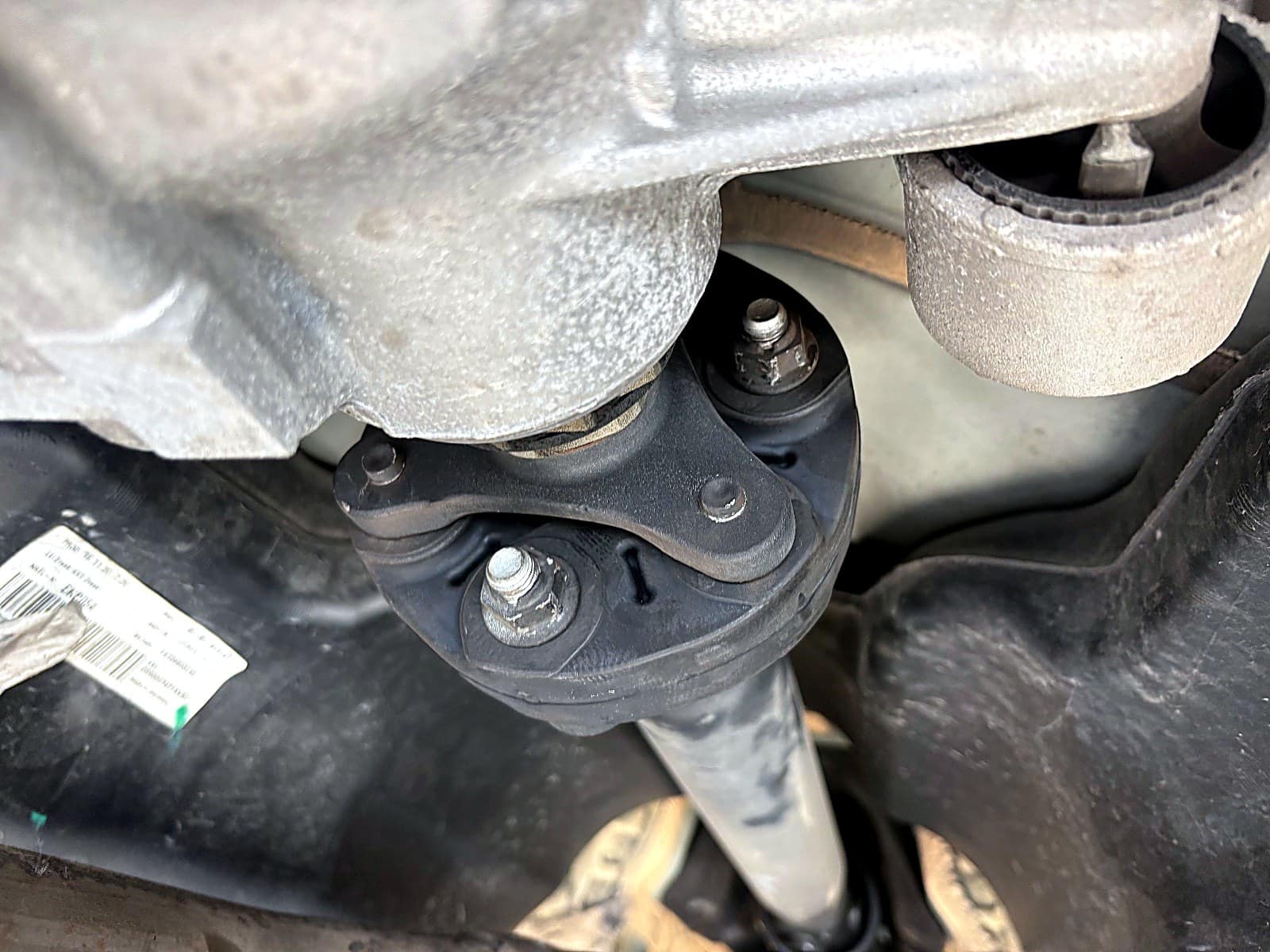

새 조인트를 제자리에 맞추고 볼트를 체결했습니다. 고무 원판은 한쪽으로 치우치게 조이면 진동의 원인이 될 수 있어서, 볼트를 순서를 맞춰 고르게 조여 줍니다.

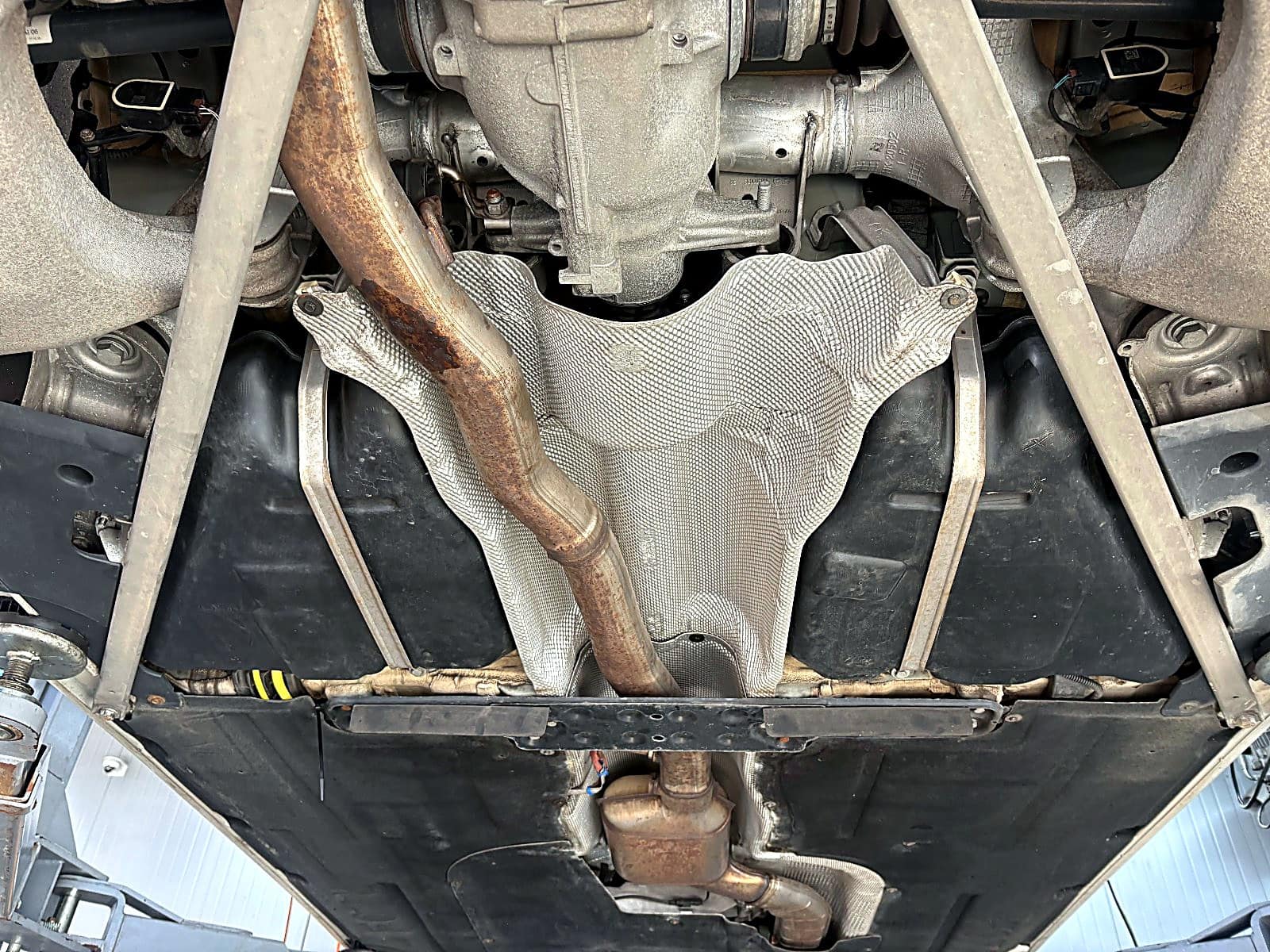

조인트 장착이 끝난 뒤 내려 두었던 배기 쪽과 열차단판을 원래 위치로 다시 조립했습니다. 열차단판과 배기관이 제자리에 있는지, 풀어 둔 곳이 빠짐없이 조여졌는지까지 확인해야 작업이 끝납니다.

교체 후 조립과 함께 확인한 곳

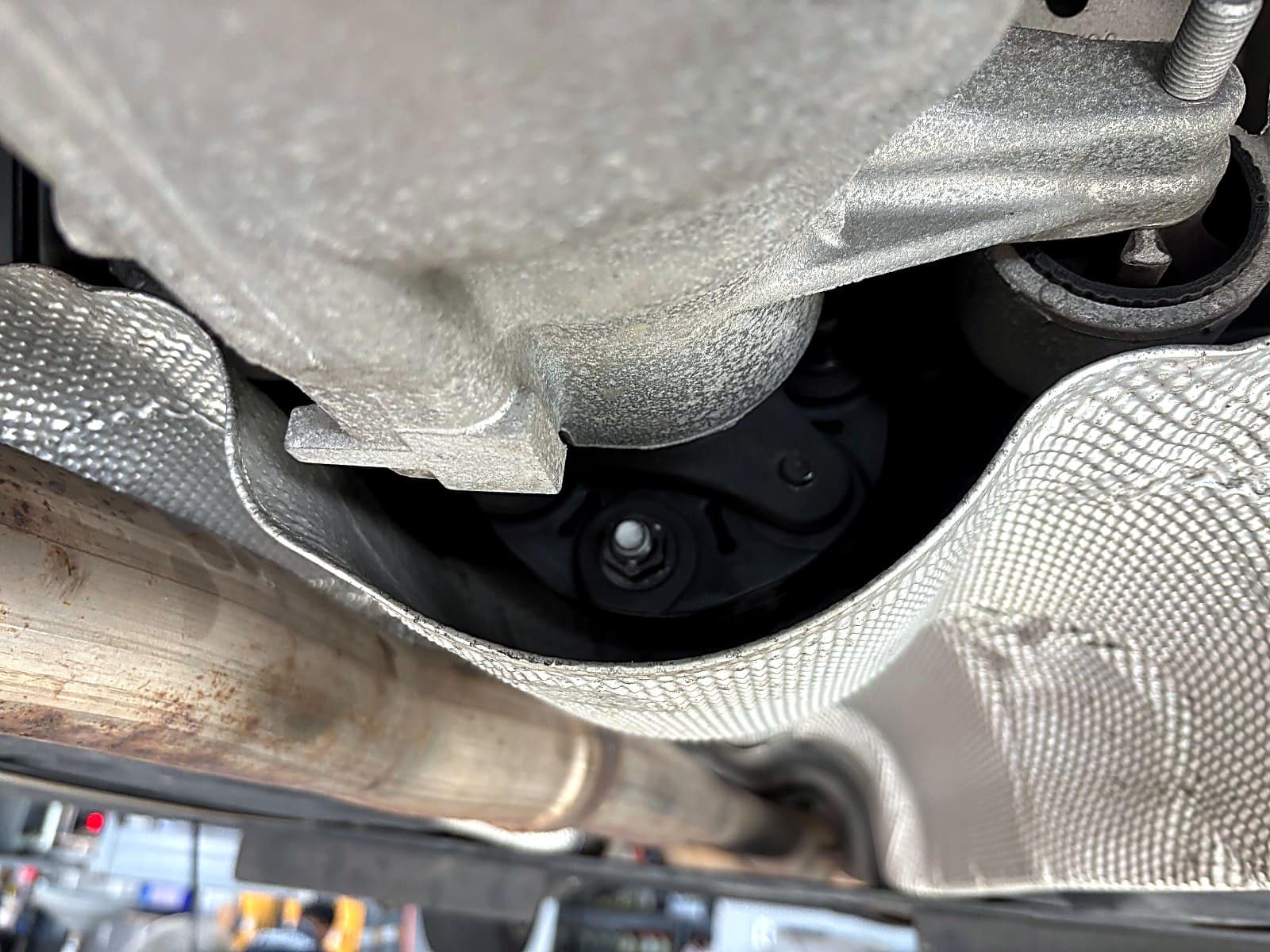

작업을 마무리하고 하부를 마지막으로 확인했습니다. 입고 때 워셔액 부족 경고 메시지가 있어 워셔액도 보충해 드렸고, 뒤 타이어 상태는 양호한 편이었습니다.

하부 고무 부품은 눈에 잘 띄지 않아 지나치기 쉽지만, 차를 올렸을 때 한 번 살펴보면 큰 고장으로 이어지기 전에 교체 시기를 잡을 수 있습니다.

자주 묻는 질문

BMW 하체 고무 부품 점검은 H모터스로 문의하세요

플렉시블 조인트처럼 가려진 곳에 있는 고무 부품은 차를 올려 직접 확인해야 상태를 알 수 있습니다. 저희는 차를 올렸을 때 보이는 부분을 꼼꼼히 확인해 안내드립니다.

광주에서 BMW 하체 점검이나 추진축 쪽 정비를 고민 중이시라면 편하게 문의해주세요.
